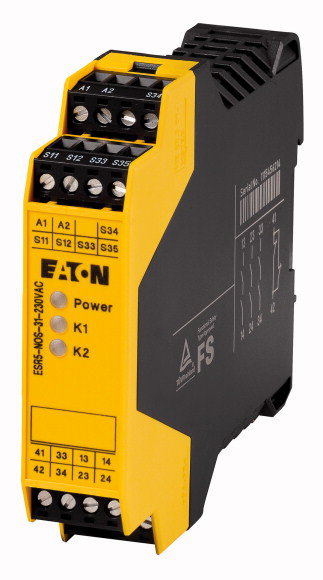

ESR5-NOS-31-230VAC Защитное реле контроля экстренной остановки и защитных дверей 230 В

Артикул: 153152
Наличие уточняйте у менеджеров
15 017,49

Категории: Реле безопасности Eaton

Обзор

Программа поставок

Ассортимент
Электронные предохранительные реле

Основная функция
Аварийный останов, аварийное выключение
Защитная дверь

Особенности

Конструктивная ширина
22.5 мм

Автоматический пуск или пуск с ручным управлением

Эксплуатация
одноканальный

Питающее напряжение [Us]
230 В перем. тока, 50/60 Гц

Параметры защиты
Кат. 1
PL c согласно EN ISO 13849-1
SILCL 1 согласно IEC 62061
SIL 1 согласно IEC 61508

Количество свободных путей в соответствии с EN 60204-1 категория функций останова

Последовательные цепи разблокировки в соответствии с EN 60204-1 категория останова 0
3

Последовательные цепи сигнализации
1

Технические характеристики

Общая информация

Использование по назначению
Защитное реле для контроля срабатывания аварийного выключателя и защитного выключателя двери.
Модуль предназначен для безопасного размыкания электрических цепей.

Директивы
EMV 2004/108/EG, Maschinen 2006/42/EG

Стандарты и положения
EN ISO 13849-1:2008,
EN 62061:2005+AC:2010,
EN 61508, части 1-7:2001,
EN 50178:1997,
EN 60204-1:2006+A1:2009
EN 50156-1:2013

Размеры (Ш x В x Г)
22,5 x 99 x 114,5 мм

Конструктивная ширина
22.5 мм

Вес
0,10 кг

установочное положение
любая

Монтаж
DIN рейка IEC/EN 60715, 35 мм

Способ подключения
Винтовое соединение M3

Механический срок службы [Переключения]
10 x 106

Поперечные сечения соединенияодножильный
1x (0,2 – 2,5)
2x (0,2 – 1) мм2

Поперечные сечения соединениятонкопроволочный с оконечной муфтой
1x (0,25 – 2,5)
2x (0,25 – 1) мм2

Поперечные сечения соединенияОдно- или многожильный
24 - 12 AWG

Соединительный винтОтвертка с профилем Pozidriv
2 Размер

Соединительный винтСтандартная отвёртка
0.6 x 3.5 мм

Соединительный винтмакс. начальный пусковой момент
0.6 Нм

Длина зачистки
7 мм

Материал
Корпус: неармированный полиамид PA
Контакты: материал: серебро-оксид олова, золотое напыление (AgSnO2, 0,2 мкм Au)

Продолжительность включения
100 % продолжительность включения

Рабочие условияКлиматические внешние условияСтойкость к климатическим воздействиям
Холод в соответствии с EN 60068-2-1
Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3

Рабочие условияТемпература окружающей средыЭксплуатация [ϑ]
-25 - +55 °C

Рабочие условияТемпература окружающей средыХранение [ϑ]
-40 - +85 °C

Рабочие условияТемпература окружающей средыКонденсация
без конденсации

Рабочие условияАтмосферные условияотносительная влажность воздуха
макс. 75 %

Рабочие условияАтмосферные условияДавление воздуха (эксплуатация)
795 - 1080 hPa

Рабочие условияАтмосферные условияПоложение по высоте [Над уровнем моря]
2000 M

Потеря мощности [P]
5.43 W

Механические внешние условия

Класс защиты согласно VDE 0470-1корпус
IP20

Класс защиты согласно VDE 0470-1Клеммы
IP20

Класс защиты согласно VDE 0470-1Класс защиты
Место установки: ≥ IP54

Класс защиты согласно VDE 0470-1B10d [циклы переключения]
300000

Защита от прикосновения при вертикальном управлении спереди (EN 50274)
защита от прикосновения пальцами и тыльной стороной кистей рук

Вибростойкость (IEC/EN 60068-2-6)
10 - 150 Гц
амплитуда: 0,15 мм
ускорение: 2 г

Измерение воздушных зазоров и путей утечки тока
EN 50178, UL 508, CSA C22.2, No. 14-95

Номинальная устойчивость к импульсу [Uimp]
4000 В перем. тока

Изоляция
Изоляция базы
Безопасное разъединение, усиленная изоляция и 6 кВ между A1-A2 / логическими / дорожками разблокировки и сообщений.

Категория перенапряжения / степень загрязнения
III/2

Категория останова [согласно EN60204-1]
2,42

Параметры техники безопасностиЗначения согласно EN ISO 13849-1Уровень эксплуатационных характеристик [согласно EN ISO 13849-1]
PL c

Параметры техники безопасностиЗначения согласно EN ISO 13849-1Категория [согласно EN ISO 13849-1]
Kat. 1

Уровень безопасной целостности Претензионный срок [согласно EN62061]
SILCL 1

Уровень безопасной целостности [согласно IEC 61508]
SIL 1

Вероятность отказа в час [PFHd]
2.42 x 10-10

Номинальное напряжение [Ue]
230 В перем. тока

Номинальное напряжение [Ue]
230 В перем. тока В

Допустимый диапазон
0.85 - 1.1 x Ue

Номинальные выдерживаемые напряжения изоляции [Ui]
250 В перем. тока

Квадратный суммарный ток
72 A2(ITH2= I12+ I22+ I32) A2

Примечание
Учесть кривую дерейтинга
→ Проектирование

ток включения
мин - макс0,01 - 6 A

Минимальная коммутационная способность
0.01 W

Входящие данные

Потребление тока
DC: 22 мА

Напряжение на цепи входящего тока, тока запуска и цепи обратной связи
прибл. 24 В пост. тока

Время срабатывания (K1, K2) при UN в автоматическом режиме, тип. [tA]
300 мс

Время срабатывания (K1, K2) при UN в ручном режиме, тип. [tA]
50 мс

время срабатывания
при Ue в автоматическом режиме: тип. 300
при Ue в ручном режиме: тип. 50 мс

Время втягивания тип.
300 мс (при управлении через A1 или S11/S12)

Время отключения (K1, K2) при UN, типичн. [tR]
150 (при управлении через A1)
20 (при управлении через S11/S12) мс

Время повторной готовности [tW]
прибл. 1000 мс

Одновременность входа 1/2 [tsync]
∞ мс

Максимально допустимое сопротивление всего провода (контуры входа и пуска при UN) [RL]
50 Ω

Максимальная частота переключения
0.5 Гц

Индикация состояния
зеленый Светодиод

Исходящие данные

Исполнение контактаЦепи тока разблокировки без задержки
3

Исполнение контактаТраектория сигнализации с задержкой
1

Переключающее напряжение
мин - макс10 - 250 V AC
10 - 250 V DC

Предельный длительный ток
proЗамыкающие контакты: 6
Размыкающие контакты: 5 A

Защита при коротком замыкании для выходных контуров, внешняя
Предохранитель 10 A gL/gG (последовательные цепи разблокировки)
Предохранитель 6 A gL/gG (последовательные цепи сигнализации)

Выходной предохранительNEOZED (замыкающий контакт)
10 gL/gG

Выходной предохранительNEOZED (размыкающий контакт)
6 gL/gG

Максимальная разрывная мощностьОмическая нагрузка (τ = 0 мс)24 В пост. тока
144 W

Максимальная разрывная мощностьОмическая нагрузка (τ = 0 мс)48 В пост. тока
230 W

Максимальная разрывная мощностьОмическая нагрузка (τ = 0 мс)110 В пост. тока
68 W

Максимальная разрывная мощностьОмическая нагрузка (τ = 0 мс)220 В пост. тока
88 W

Максимальная разрывная мощностьОмическая нагрузка (τ = 0 мс)250 В переменного тока
2000 VA

Максимальная разрывная мощностьиндуктивная нагрузка (τ = 40 мс)24 В пост. тока
48 W

Максимальная разрывная мощностьиндуктивная нагрузка (τ = 40 мс)48 В пост. тока
40 W

Максимальная разрывная мощностьиндуктивная нагрузка (τ = 40 мс)110 В пост. тока
35 W

Максимальная разрывная мощностьиндуктивная нагрузка (τ = 40 мс)220 В пост. тока
33 W

Коммутационная способность
согласно IEC 60947-5-1

Дополнительные сведения (каталог для перелистывания)
Описание

Электромагнитная совместимость (ЭМС)

Излучаемые радиопомехи
согласно EN 61000-6-4

Иммунитет
согласно EN 61000-6-2

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Номинальный ток для указания потери мощности [In]
0 A

Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W

Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W

Статическая потеря мощности, не зависит от тока [Pvs]
5.43 W

Способность отдавать потери мощности [Pve]
0 W

Мин. рабочая температура
-20 °C

Макс. рабочая температура
+55 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.

10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Relays (EG000019) / Device for monitoring of safety-related circuits (EC001449)

Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Device for monitoring of safety-related circuits (ecl@ss10.0.1-27-37-18-19 [ACO304011])

Model
Basic device

Suitable for monitoring of position switches
Yes

Suitable for monitoring of emergency-stop circuits
Yes

Suitable for monitoring of valves
No

Suitable for monitoring of optoelectronic protection equipment
No

Suitable for monitoring of tactile sensors
No

Suitable for monitoring of magnetic switches
No

Suitable for monitoring of proximity switches
No

Type of electric connection
Screw connection

Rail mounting possible
Yes

Rated control supply voltage Us at AC 50HZ
0 - 0 V

Rated control supply voltage Us at AC 60HZ
0 - 0 V

Rated control supply voltage Us at DC
0 - 0 V

Voltage type for actuating
AC

With detachable clamps
Yes

Evaluation inputs
1-channel

With start input
Yes

With muting function
No

With feedback circuit
Yes

Release-delay
0 - 0 s

Number of outputs, safety related, undelayed, with contact
3

Number of outputs, safety related, delayed, with contact
0

Number of outputs, safety related, undelayed, semiconductors
0

Number of outputs, safety related, delayed, semiconductors
0

Number of outputs, signalling function, undelayed, with contact
1

Number of outputs, signalling function, delayed, with contact
0

Number of outputs, signalling function, undelayed, semiconductors
0

Number of outputs, signalling function, delayed, semiconductors
0

Category according to EN 954-1
1

Type of safety acc. IEC 61496-1
None

Stop category acc. IEC 60204
0

Performance level acc. EN ISO 13849-1
Level c

SIL according to IEC 61508
1

With approval for TÜV
Yes

With approval for BG BIA
No

With approval according to UL
Yes

Width
22.5 mm

Height
99 mm

Depth
114.5 mm

Апробации

Product Standards
IEC/EN see Technical Data; UL 508; CSA-C22.2 No. 14-95; CE marking

UL File No.
E29184

UL Category Control No.
NKCR; NKCR7

CSA File No.
UL report applies to both US and Canada

CSA Class No.
3211-83; 3211-03

North America Certification
UL listed, certified by UL for use in Canada

Degree of Protection
IEC: IP20, UL/CSA Type: -

Отзывы
