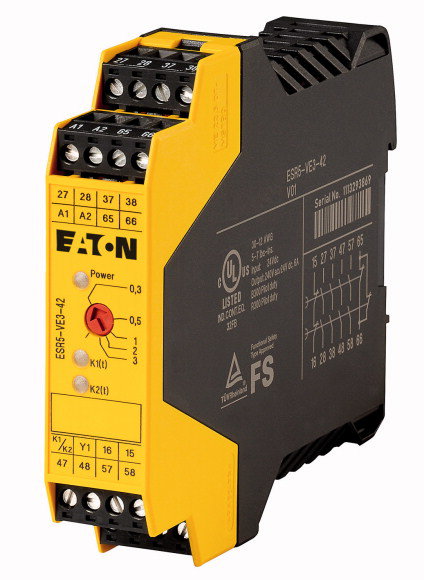

ESR5-VE3-42 реле безопасности с задержкой выключения, 24 v dc, 24 v ac, 50/60 hz

Артикул: 118706
Наличие уточняйте у менеджеров
18 911,01

Категории: Реле безопасности Eaton

Обзор

Программа поставок

Ассортимент Электронные предохранительные реле
Основная функция Функция таймера
контактный модуль расширения
Особенности
Конструктивная ширина мм 22.5
Строка схемы подтверждения
Эксплуатация одноканальный
Питающее напряжение Us 24 В пост. тока
Контрольные знаки
Параметры защиты Кат. 3
PL d согласно EN ISO 13849-1
SILCL 2 согласно IEC 62061
SIL 2 согласно IEC 61508
Количество свободных путей в соответствии с EN 60204-1 категория функций останова
Линии разрешающего тока согл. IEC/EN 60204-1, категория останова 1 4
Последовательные цепи сигнализации 2
указания Достигается максимальная категория останова основного устройства в соответствии с IEC 61508 и IEC 60204.

Технические характеристики

Общая информация
Использование по назначению Sicherheitsrelais als Kontakterweiterungsblock nach DIN EN60204-1/VDE 0113 Teil 1 zur Kontaktvervielfachung.
Das Erweiterungsgerat kann zur Kontaktvervielfachung fur Not-Halt-Relais und Zweihand-Steuerungen eingesetzt werden.
Директивы EMV 2004/108/EG, Maschinen 2006/42/EG
Стандарты и положения EN ISO 13849-1:2008,
EN 62061:2005+AC:2010,
EN 61508, части 1-7:2001,
EN 50178:1997,
EN 60204-1:2006+A1:2009
Размеры (Ш x В x Г) мм 22,5 x 114,5 x 99
Конструктивная ширина мм 22.5
Вес кг 0,23
установочное положение любая
Монтаж DIN рейка IEC/EN 60715, 35 мм
Способ подключения Винтовое соединение M3
Механический срок службы Переключения x 106 10
Поперечные сечения соединения
одножильный мм2 1x (0,2 – 2,5)
2x (0,2 – 1)
тонкопроволочный с оконечной муфтой мм2 1x (0,25 – 2,5)
2x (0,25 – 1)
одно- или многожильные AWG 24 - 12
Соединительный винт Нм
Отвертка с профилем Pozidriv Размер 2
Стандартная отвёртка мм 0.6 x 3.5
макс. начальный пусковой момент Нм 0.6
Длина зачистки мм 7
Материал Корпус: неармированный полиамид PA
Контакты: материал: серебро-оксид олова, золотое напыление (AgSnO2, 0,2 мкм Au)
Продолжительность включения % продолжительность включения 100
Рабочие условия
Климатические внешние условия
Стойкость к климатическим воздействиям Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3
Температура окружающей среды
Эксплуатация ? °C -20 - +55
Хранение ? °C -40 - +70
Конденсация без конденсации
Атмосферные условия
относительная влажность воздуха % макс. 75
Давление воздуха (эксплуатация) hPa 795 - 1080
Положение по высоте Над уровнем моря M 2000
Потеря мощности P W 4.52
Механические внешние условия
Класс защиты согласно VDE 0470-1
корпус IP20
Клеммы IP20
Класс защиты Место установки: >= IP54
B10d [циклы переключения] 300000
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
Вибростойкость (IEC/EN 60068-2-6) 10 - 150 Гц
амплитуда: 0,15 мм
ускорение: 2 г
Измерение воздушных зазоров и путей утечки тока EN 50178, UL 508, CSA C22.2, No. 14-95
Номинальная устойчивость к импульсу Uimp В перем. тока 4000
Изоляция Изоляция базы
Безопасное разъединение, усиленная изоляция и 6 кВ между контуром входящего тока / размыкающими контактами и дорожками разблокировки.
Категория перенапряжения / степень загрязнения III/2
Категория останова согласно EN60204-1 13,5
Параметры техники безопасности
Значения согласно EN ISO 13849-1
Уровень эксплуатационных характеристик согласно EN ISO 13849-1 PL d
Категория согласно EN ISO 13849-1 Kat. 3
Уровень безопасной целостности Претензионный срок согласно EN62061 SILCL 3
Уровень безопасной целостности согласно IEC 61508 SIL 3
Вероятность отказа в час PFHd x 10-10 13.5
Prooftest High Demand Месяцы 240
Prooftest Low Demand Месяцы 67
Номинальное напряжение Ue В перем. тока 230
Номинальное напряжение Ue В 24 В пост. тока
Допустимый диапазон 0.85 - 1.1 x Ue
Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 250
Квадратный суммарный ток A2 50 A2 (ITH2 = I12 + I22 + I32 + I42)
Примечание Учесть кривую дерейтинга
? Проектирование
ток включения A мин - макс 0,025 - 6 (замыкающий контакт) 0,025 - 3 (размыкающий контакт)
Минимальная коммутационная способность W 0.4
Цепь управления
Цепь питания
Управляется постоянным током DC W 2
Входящие данные
Расчетный рабочий ток мА A1, A2:84, K1/K2:5
Потребление тока мА Переменный ток: 94
DC: 94
Время срабатывания (K1, K2) при UN в автоматическом режиме, тип. tA мс 20
Время срабатывания (K1, K2) при UN в ручном режиме, тип. tA мс 20
время срабатывания мс при Ue в автоматическом режиме: тип. 20
при Ue в ручном режиме: тип. 20
Замедление возврата trz с 0,3 - 3 +50%
Время повторной готовности tW мс прибл. 1000
Одновременность входа 1/2 tsync мс ?
Максимальная частота переключения Гц 0.5
Индикация состояния Светодиод зеленый
Исходящие данные
Исполнение контакта
Цепи тока разблокировки с задержкой 4
Траектория сигнализации с задержкой 1
Строка схемы подтверждения с задержкой 1
Переключающее напряжение мин - макс 15 - 250 V AC
15 - 250 V DC
Предельный длительный ток A pro Замыкающие контакты: 6
Размыкающие контакты: 3
Защита при коротком замыкании для выходных контуров, внешняя Предохранитель 10 A gL/gG (последовательные цепи разблокировки)
Предохранитель 4 A gL/gG (последовательные цепи сигнализации)
Выходной предохранитель
NEOZED (замыкающий контакт) gL/gG 10
NEOZED (размыкающий контакт) gL/gG 4
Максимальная разрывная мощность
Омическая нагрузка (? = 0 мс)
24 В пост. тока W 144
Примечание для размыкающих контактов 65 - 66
48 В пост. тока W 288
Примечание для размыкающих контактов 65 - 66
110 В пост. тока W 77
220 В пост. тока W 88
250 В переменного тока VA 1500
Примечание для размыкающих контактов 65 - 66
индуктивная нагрузка (? = 40 мс)
24 В пост. тока W 48
48 В пост. тока W 40
110 В пост. тока W 35
220 В пост. тока W 33
Коммутационная способность
согласно IEC 60947-5-1
AC-15
230 В A 3 A bei 3600S/h
DC-13
24 В A 3 A bei 3600S/h
Дополнительные сведения (каталог для перелистывания) Описание
Электромагнитная совместимость (ЭМС)
Излучаемые радиопомехи согласно EN 61000-6-4
Иммунитет согласно EN 61000-6-2

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 0
Потеря мощности на полюс, в зависимости от тока span>vid W 0
Потеря мощности оборудования, в зависимости от тока span>vid W 0
Статическая потеря мощности, не зависит от тока span>vs W 4.52
Способность отдавать потери мощности span>ve W 0
Мин. рабочая температура °C -20
Макс. рабочая температура °C 55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Relays (EG000019) / Device for monitoring of safety-related circuits (EC001449)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Monitoring equipment (low-voltage switch technology) / Device for monitoring of safety-related circuits (ecl@ss8.1-27-37-18-19 [ACO304008])
Model Expansion device
Suitable for monitoring of position switches Yes
Suitable for monitoring of emergency-stop circuits Yes
Suitable for monitoring of valves No
Suitable for monitoring of optoelectronic protection equipment No
Suitable for monitoring of tactile sensors No
Suitable for monitoring of magnetic switches No
Suitable for monitoring of proximity switches No
Type of electric connection Screw connection
Rail mounting possible Yes
Rated control supply voltage Us at AC 50HZ V 0 - 26.4
Rated control supply voltage Us at AC 60HZ V 0 - 0
Rated control supply voltage Us at DC V 0 - 0
Voltage type for actuating DC
With detachable clamps Yes
Evaluation inputs 1-channel
With start input No
With muting function No
With feedback circuit Yes
Release-delay s 0 - 0
Number of outputs, safety related, undelayed, with contact 0
Number of outputs, safety related, delayed, with contact 4
Number of outputs, safety related, undelayed, semiconductors 0
Number of outputs, safety related, delayed, semiconductors 0
Number of outputs, signalling function, undelayed, with contact 0
Number of outputs, signalling function, delayed, with contact 1
Number of outputs, signalling function, undelayed, semiconductors 0
Number of outputs, signalling function, delayed, semiconductors 0
Category according to EN 954-1 3
Type of safety acc. IEC 61496-1 -
Stop category acc. to IEC 60204 1
Performance level acc. to EN ISO 13849-1 Level d
SIL according to IEC 61508 3
With approval for TUV Yes
With approval for BG BIA No
With approval according to UL Yes
Width mm 22.5
Height mm 99
Depth mm 114.5

Апробации

Product Standards IEC/EN see Technical Data; UL 508; CSA-C22.2 No. 14-95; CE marking
UL File No. E29184
UL Category Control No. NKCR; NKCR7
CSA File No. UL report applies to both US and Canada
CSA Class No. 3211-83; 3211-03
North America Certification UL listed, certified by UL for use in Canada
Degree of Protection IEC: IP20, UL/CSA Type: -
