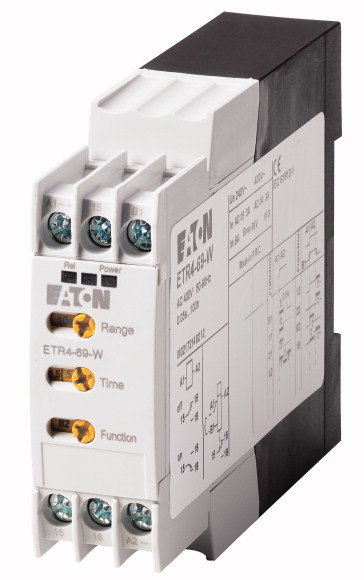

ETR4-69-W Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС

31887

14 419,05 ₽

Наличие уточняйте у менеджеров

- +

Товар в корзине

31887

14 419,05 ₽

Наличие уточняйте у менеджеров

Доставка по России транспортными компаниями
Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору

Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО

Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально

Доставка курьером по Москве и Московской области
Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально

Наличными при получении заказа
Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса

Оплата счета
Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание ETR4-69-W Реле времени многофункциональное, 1 перекидных контакта, разъем для подкл. Потенциометра, 400 В АС

Программа поставок

Ассортимент			Реле времени ETR4
Основная функция			Реле времени
Функция			многофункциональный с задержкой включения задержка выключения импульс задержки включения импульс задержки выключения мигание с началом импульса задержка включения и выключения формирование импульса подача импульса
			Возможность настройки функции таймера
Количество переключающих контактов			1
Диапазон времени			0,05 с - 100 ч
Диапазон времени			0,05 - 1 с 0,15 - 3 с 0,5 - 10 с 1,5 - 30 с 5 - 100 с 15 - 300 с 1,5 - 30 мин 15 - 300 мин 1,5 - 30 ч 5 - 100 ч
Расчетный рабочий ток
AC-14
380 В 400 В 415 В	Ie	A	3
			Значение действительно с версии 001.
AC-15
220 В 230 В 240 В	Ie	A	3
380 В 400 В 415 В	Ie	A	3
			Значение действительно с версии 001.
Диапазон напряжений	ULN	В	400 В перем. тока, 50/60 Гц
Ширина		мм	22.5
Обозначение соединений в соответствии с EN 50042
Обозначение соединений в соответствии с EN 50042

Технические характеристики

Общая информация
Стандарты и положения			Норма IEC/EN 61812 VDE 0435
Механический срок службы
Работа от перем. тока	Переключения	x 106	30
Управляется постоянным током DC	Переключения	x 106	30
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Температура окружающей среды, хранение		°C	- 45 - + 85
разомкнут		°C	-25 - +60
в капсульном корпусе		°C	- 25 - + 45
установочное положение			любая
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 20 мс		g
Замыкающие контакты		g	4
Класс защиты
Клеммы			IP20
Вес		кг	0.1
Поперечные сечения соединения		мм?
одножильный		мм2	1 x (0,5 - 2,5) 2 x (0,5 - 1,5)
тонкопроволочный с оконечной муфтой		мм2	1 x (0,5 - 2,5) 2 x (0,5 - 1,5)
одно- или многожильные		AWG	1 x (20 - 14)
Контакты
Номинальная устойчивость к импульсу	Uimp	В перем. тока	6000
			Значение действительно с версии 001.
Категория перенапряжения / степень загрязнения			III/2
Номинальные выдерживаемые напряжения изоляции	Ui	В перем. тока	600
			Значение действительно с версии 001.
Номинальное напряжение	Ue	В перем. тока	440
			Значение действительно с версии 001.
Безопасное разъединение согласно EN 61140
между катушкой и вспомогательными контактами		В перем. тока	250
Между вспомогательными контактами		В перем. тока	250
Включающая способность
AC-14 cos ? = 0,3 400 В		A	48
AC-15 cos ? = 0,3 220 В		A	50
DC-11 Л/П 40 мс		x Ie	1.1
Отключающая способность
AC-14 cos ? = 0,3 440 В		A	3
AC-15 cos ? = 0,3 220 В		A	3
DC-11 Л/П 40 мс		x Ie	1.1
Расчетный рабочий ток	Ie	A
AC-14	Ie
380 В 400 В 415 В	Ie	A	3
			Значение действительно с версии 001.
AC-14
440 В	Ie	A	3
AC-15
220 В 230 В 240 В	Ie	A	3
DC-11
Примечание			Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
L/R макс. 15 мс		A
24 В	Ie	A	1.5
L/R макс. 50 мс		A	1.2
Обычный термический ток	Ith	A	6
Стойкость к коротким замыканиям без сваривания
Примечание			при прямом уменьшении от сети или трансформатора > 1000 ВА
макс. плавкий предохранитель Замыкающий контакт		A gG/gL	6
макс. плавкий предохранитель Размыкающий контакт		A gG/gL	6
макс. орган тока перегрузки, 220/230 В		Тип	FAZ-B4/1-HI
Механические приводы
Номинальное напряжение	Ue	В
Перем. ток (AC)			400
Безопасность по напряжению
Напряжение натяжения		x Us
Напряжение втягивания, перем. ток мин.		x Uc	0.85
Напряжение втягивания, перем. ток макс.		x Uc	1.1
потребляемая мощность
Мощность трогания, перем. ток		VA	0.5
Мощность удержания переменного тока		VA	0.5
Продолжительность включения		% продолжительность включения	100
максимальная частота коммутаций		S/h	4000
Минимальная длительность команд
Перем. ток (AC)		мс	50
Точность воспроизведения (отклонение)		%	0.5
Время повторной готовности (после истечения 100% времени задержки)		мс	70
Время изменения контакта	tu	мс	4
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (ESD)
примененный стандарт			IEC/EN 61000-4-2
Выход воздуха		кВ	8
Разряд контакта		кВ	6
Электромагнитные поля (RFI)
примененный стандарт			IEC/EN 61000-4-3
		V/m	80 - 1000 MHz: 10 1.4 - 2 GHz: 3 2.0 - 2.7 GHz: 1
Подавление радиочастотных помех			EN 55011, класс B (проводной) EN 55011, класс B (излучаемый)
Импульсное напряжение		кВ	Кабели питания: 2 Сигнальные провода: 1 согласно IEC/EN 61000-4-4
мощные импульсы (скачок напряжения)			2 кВ (симметр.) 4 кВ (несимметр.) согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6		В	10

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	In	A	6
Потеря мощности на полюс, в зависимости от тока	Pvid	W	1.4
Потеря мощности оборудования, в зависимости от тока	Pvid	W	0
Статическая потеря мощности, не зависит от тока	Pvs	W	0.5
Способность отдавать потери мощности	Pve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Relays (EG000019) / Timer relay (EC001439)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Relay and socket / Timed relay (ecl@ss8.1-27-37-16-05 [AKF092010])
Type of electric connection		Screw connection
Function delay-on energization		Yes
Function delay on de-energization		Yes
Function floating contact on energization		Yes
Function floating contact on de-energization		Yes
Function star-delta		No
Function pulse shaping		Yes
Function flashing, starting with pause, fixed time		Yes
Function flashing, starting with pulse, fixed time		Yes
Clock function, starting with pause, variable		Yes
Clock function, starting with pulse, variable		Yes
With plug-in socket		No
Remote operation possible		No
Suitable only for remote control		No
Pluggable on auxiliary contact block		No
Rated control supply voltage Us at AC 50HZ	V	400 - 400
Rated control supply voltage Us at AC 60HZ	V	400 - 400
Rated control supply voltage Us at DC	V	0 - 0
Voltage type for actuating		AC
Time range	s	0.05 - 360000
Number of outputs, undelayed, normally closed contact		0
Number of outputs, undelayed, normally open contact		0
Number of outputs, undelayed, change-over contact		1
Number of outputs, delayed, normally closed contact		0
Number of outputs, delayed, normally open contact		0
Number of outputs, delayed, change-over contact		1
Outputs, reversible delayed/undelayed		Yes
With semiconductor output		No
Width	mm	23
Height	mm	83
Depth	mm	103
