Программа поставок
| Основная функция | Принадлежности для линейных защитных автоматов | ||

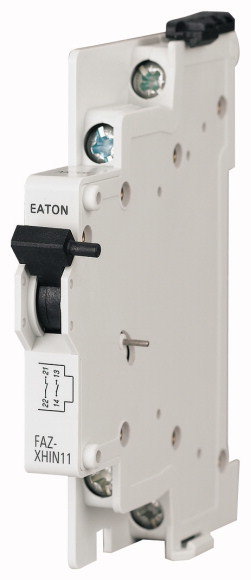

| Основная функция дополнительного оснащения | Вспомогательный контакт | ||
| Ассортимент | Принадлежности | ||
| графические условные обозначения |
Технические характеристики
| Электрический | |||
| Функция контакта | 1 замыкающий контакт + 1 размыкающий контакт | ||
| Номинальное напряжение | Ue | В перем. тока | 250 |
| Номинальная частота | f | Гц | 50/60 |
| Номинальный ток | Ie | A | 6 |
| термический расчетный ток | Ith | A | 6 |
| Расчетный рабочий ток | |||
| AC-13 | |||
| 250 В | Ie | A | 3 |
| AC-15 | Ie | A | 2 (250 В перем. тока) |
| AC-12 | Ie | A | 3 (250 В перем. тока) |
| DC-13 | Ie | A | 0,5 (110 В пост. тока) |
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
| Минимальное рабочее напряжение на контакт | Umin | В | 5 |
| Номинальная устойчивость к импульсу | Uimp | кВ | 2,5 |
| условный ток короткого замыкания со входным предохранителем 6 A или FAZ-B4-HS | Ik | кА | 1 |
| макс. допустимый входной предохранитель | A gL | ||
| макс. допустимый входной предохранитель | A gL | 6 | |
| Механический | |||
| Монтажный размер колпачков | мм | 45 | |
| Цокольный размер корпуса | мм | 80 | |
| Монтажная ширина | мм | 8,8 (0,5 установочное место) | |
| Монтаж | макс. 2 x на коммутационное устройство | ||
| Класс защиты | |||
| встроенный | IP40 | ||
| Защита клемм | Защита от прикосновения согласно BGV A2 | ||
| Клеммы | Приподнятые зажимы | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 0,5 - 2,5 | |
| тонкопроволочный | мм2 | 0,5 - 2,5 | |
| Момент затяжки винтов клеммы | Нм | 1,2 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -5 | |
| Макс. рабочая температура | °C | 40 |
Технические характеристики согласно ETIM 6.0
| Devices for distribution board-/surface mounting (EG000062) / Auxiliary contact unit for distribution board (EC001286) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Breaker switch component / Auxiliary contact unit for distribution board (ecl@ss8.1-27-14-35-02 [AKE327010]) | |||
| Device fitting | Universal | ||
| Additional equipment | Auxiliary switch | ||
| Attached at delivery | No | ||
| Assembly width (TE) | 0.5 | ||
| Number of normally open contacts | 1 | ||
| Number of normally closed contacts | 1 | ||
| Number of change-over contacts | 0 | ||
| Number of fault-signal switches | 0 | ||
| Rated switch current | A | 3 | |
| Nominal rated voltage | V | 230 | |
| Control voltage type | AC | ||
| With autotest for earth leakage function | No | ||
| Suitable for max. number of poles main contact unit (total) | 2 | ||
| Suitable for max. current main contact unit | A | 0 |
Апробации
| Product Standards | IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 No. 235; CE marking | ||
| UL File No. | E177451 | ||
| UL Category Control No. | QVNU2, QVNU9 | ||
| CSA File No. | – | ||
| CSA Class No. | 3215-30 | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP20; UL/CSA Type: - |
