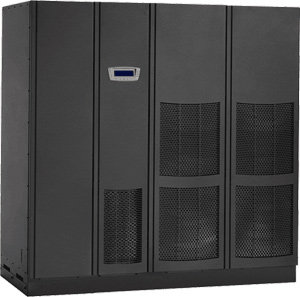

Описание ИБП Eaton 9395P Power Xpert
Мощность 250 - 1200 кВА
Номинальное напряжение 400В
Частота 50/60 Гц
Конфигурация Tower
Номинальное напряжение 400В
Частота 50/60 Гц
Конфигурация Tower
Промышленный ИБП Eaton Power Xpert 9395P идеально подходит для защиты электропитания критических нагрузок: средних и больших центров обработки данных (ЦОД), медицинских учреждений, финансовых организаций, промышленных линий.
Инновационные технологии и расширенный функционал ИБП 9395P обеспечивают наивысшие характеристики среди ИБП подобного класса.
Преимущества Eaton 9395P
- Наивысший КПД (95%) в своем классе обеспечивает высокую эффективность и сокращает стоимость владения ИБП.
- Обладая высокой плотностью мощности и компактными размерами Eaton 9395P сокращает расходы на помещение для размещения ИБП и упрощает процесс транспортировки и установки.
- Высокое значение power factor 0.99 и низкое значение коэффициента нелинейных искажений (КНИ) потребляемого тока обеспечивают высокую совместимость ИБП 9395P с другим оборудованием. Например позволяет снизить мощность резервного дизельного генератора с системе электроснабжения.
- Параллельную работу двух и более Eaton 9395P обеспечивает технология Hot Sync. Такая схема построения системы электропитания повышает в разы надежность системы и обеспечивает масштабируемость архитектуры.
- Уникальная технология заряда Eaton Advanced Battery Management (ABM™) значительно продлевает срок службы дорогостоящих батарей.
- Большой десятидюймовый сенсорный дисплей с русским меню обеспечивает быстрый и удобный доступ к настройкам ИБП 9395P.
Купить ИБП Eaton 9395P Power Xpert - правильный выбор для тех, кто заинтересован в надежном и практичном решении проблемы защиты электропитания критически важных нагрузок, таких как ЦОД, промышленные объекты и т.д.
| Мощность ИБП Eaton 9395P (при коэффициенте мощности=0,9) | ||||||
| кВА | 225 | 275 | 550 | 675 | 825 | 1100 |
| кВт | 202 | 247 | 495 | 607 | 742 | 990 |
Технические характеристики
| Общие характеристики | |
| КПД в режиме двойного преобразования напряжения (при 100% нагрузке) | > 94,3% |
| КПД в режиме двойного преобразования напряжения (при 50% нагрузке) | 93.3% |
| КПД в режиме экономии энергии (ESM) | до 99% |
| Параллельная работа с технологией Hot Sync | 5 |
| Резервирование N+1 | от 225 до 825 кВА |
| Возможность добавления дополнительного модуля | есть |
| Топология инвертора/выпрямителя | ШИМ на IGBT-транзисторах |
| Допустимый уровень шума | < 76 дБ; 81 дБ (825 и 1100 кВА) |
| Высота (макс) | 1000 м без понижения характеристик (макс 2000 м) |
| Входные характеристики | |
| Вход | 3 фазы + N + PE |
| Номинальное напряжение | 220/380, 230/400, 240/415 В 50/60 Гц |
| Диапазон входного напряжения | +10% / -15% |
| Диапазон входных частот | 45-65 Гц |
| Входной коэффициент мощности | 0,99 |
| КНИ потребляемого тока | менее 4,5% |
| Плавный наброс нагрузки | есть |
| Защита от обратного напряжения | есть |
| Выходные характеристики | |
| Выход | 3 фазы + N + PE |
| Номинально напряжение | 220/380, 230/400, 240/415 В 50/60 Гц |
| Отклонение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) |
| Выходной коэффициент мощности | 0,9 (т.е. 247 кВт при 275 кВА) |
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного - 0,8 емкостного характера |
| Допустимая перегрузка | 10 мин 100-110%; 30 сек 110-125%; 10 сек 125-150%; 300 мс >150% |
| Допустимая перегрузка при работе на байпасе | Continuous <115%, 20 мс 1000% Примечание! Перегрузка может быть ограничена номиналом предохранителя |
| Характеристики батарей | |
| Тип батарей | VRLA, AGM, Gel, Wet Cell |
| Метод зарядки | Advanced battery management или режим плавающего заряда |
| Температурная компенсация | Дополнительно |
| Номинальная мощность (при работе от батарей) | 480 В (40 x 12 В, 240 ячеек) |
| Габариты и вес | |
| 225 кВА, 275 кВА | 1350 x 880 x 1880 мм (ШxГxВ), 830 кг |
| 225 кВА с резервированием, 275 кВА с резервированием | 1890 x 880 x 1880 мм, 1430 кг |
| 450, 500, 550 кВА | 1890 x 880 x 1880 мм, 1430 кг |
| 450, 550 кВА с резервированием | 2520 x 880 x 1880 мм, 2030 кг |
| С возможностью обновления на месте, 225 или 275 кВА | 740 x 880 x 1880 мм, 600 кг |
| 675, 825 кВА | 3710 x 880 x 1880 мм, 2520 кг |
| 675, 825 кВА + 1 с резервированием | 4450 x 880 x 1880 мм, 3120 кг |
| 1100 кВА | 4450 x 880 x 1880 мм, 3120 кг |
| Коммуникационные опции | |
| X-Slot | 4 коммуникационных разъема |
| Последовательные порты | 1 шт. |
| Релейные входы/выходы | 5/1 программируемые |
| Соответствие стандартам | |
| Безопасность | IEC 62040-1, IEC 60950-1 |
| EMC | IEC 62040-2 |
| Производительность | IEC 62040-3 |
Время автономной работы
Время автономной работы Eaton 9395P в мин в зависимости от мощности нагрузки. Батарейный шкаф с аккумуляторами CSB 10-500 (10 лет, 130Ah), автоматом на 700А
| 160 кВА | 200 кВА | 225 кВА | 250 кВА | 275 кВА | Вес, кг | |
|---|---|---|---|---|---|---|
| CSB 10-500, 1 шкаф | 12 | 7 | 5 | 3 | - | 2200 |
| CSB 10-500, 2 шкафа | 34 | 25 | 20 | 17 | 15 | 2х2200 |
| CSB 10-500, 3 шкафа | 57 | 43 | 37 | 33 | 28 | 3х2200 |
Время автономной работы Eaton 9395P в мин в зависимости от мощности нагрузки.Батарейный шкаф с аккумуляторами C&D12-540 (10 лет), Автоматом на 700А
| 160 кВА | 200 кВА | 225 кВА | 250 кВА | 275 кВА | Вес, кг | |
|---|---|---|---|---|---|---|
| C&D12-540, 1 шкаф | 12 | 7 | 6 | 4 | 3 | 2380 |
| C&D12-540, 2 шкафа | 34 | 27 | 23 | 19 | 16 | 2х2380 |
| C&D12-540, 3 шкафа | 57 | 48 | 41 | 36 | 31 | 3х2380 |
