Мощность: 5000 - 11000 BA
Номинальное напряжение: 200-250 В
Частота: 50/60 Гц (выбирается автоматически)
Конфигурация: Tower/Rackmount

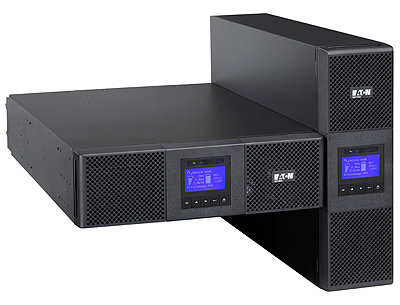

Online ИБП Eaton 9SX имеет универсальный корпус с возможностью как вертикальной установки, так и горизонтального монтажа в 19” стойку.
ИБП с двойным преобразованием напряжения и улучшенными рабочими характеристиками идеально подходит для защиты электропитания критической нагрузки серверного оборудования, центров обработки данных, дата-центров, телекоммуникационных систем и т.д.
Характеристики и производительность
- Online Источник бесперебойного питания Eaton 9SX осуществляет постоянный мониторинг состояния питающей сети и регулирует параметры напряжения и частоты.
- Имея КПД 95 % в режиме двойного преобразования и 98% в режиме высокой производительности, Eaton 9SX обеспечивает наивысший уровень эффективности в своем классе, что позволяет снизить затраты на электроэнергию и охлаждение.
- Коэффициент мощности 0,9 позволяет ИБП Eaton 9SX обеспечивать на 28% больше мощности, чем ИБП предыдущего поколения. Источник бесперебойного питания способен обеспечить питанием большее количество серверов или другой нагрузки, чем любые другие ИБП с эквивалентными номинальными характеристиками по напряжению и току и меньшим коэффициентом мощности.
Доступность и гибкость
- Внутренний байпас обеспечивает непрерывность эксплуатации в случае возникновения внутренней неисправности. Аккумуляторные батареи имеют возможность горячей замены с передней панели без отключения питания критически важных систем.
- Универсальный корпус для горизонтальной/вертикальной установки (Rack/Tower) позволяет использовать ИБП 9SX в любых рабочих условиях (комплект стоечного крепления предусмотрен как стандартный для версий RT).
- Повышенные надежность и срок службы аккумуляторной батареи с помощью технологии управления зарядом батарей Eaton ABM®, которая использует инновационную методику трехступенчатого заряда, увеличивающую срок службы батареи до 50 %.
- Возможность увеличения продолжительности автономной работы Eaton 9SX путем подключения 12 дополнительных внешних батарейных модулей, поддерживающих горячую замену и способных, при необходимости, обеспечивать работу системы на протяжении многих часов. Дополнительные внешние батарейные модули распознаются ИБП автоматически.
Легкость управления
- Новый графический ЖК-дисплей предоставляет четкую информацию о состоянии ИБП, а также данные измерений на отдельном экране (данные предоставляются на одном из семи языков, включая Русский). Расположение ЖК-дисплея можно отрегулировать для обеспечения наилучшего угла просмотра при различных вариантах установки.
- 9SX может осуществлять измерение потребляемой мощности. Значения мощности можно контролировать, используя ЖК-дисплей или пакет ПО Eaton Intelligent Power® Software.
- Управление сегментами нагрузки позволяет определять приоритетность отключения второстепенного оборудования для увеличения времени автономной работы для критически важной нагрузки (ИБП 9SX 5000i и 9SX 6000i, мощностью 5 и 6 кВА соответственно), а также может использоваться для удаленного перезапуска зависшего компьютера или для управления плановыми отключениями и последовательными запусками оборудования.
- Возможность подключения через последовательный порт, USB-порт и реле (4 сухих контакта), кроме того имеет дополнительное гнездо для опциональной карты (Modbus, Network или Relay-MS). 9SX также обеспечивает функцию удаленного отключения питания. Пакет ПО Intelligent Power® Software Suite входит в комплект каждого ИБП.
| Наименование | 9SX 5 кВА | 9SX 6 кВА | 9SX 8 кВА | 9SX 11 кВА |
| Мощность (кВА/кВт) | 5 кВА/4,5 кВт | 6 кВА/5,4 кВт | 8 кВА/7,2 кВт | 11 кВА/10 кВТ |
| Характеристики | ||||
| Технология | Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC) | |||
| Номинальное напряжение: | 200/ 208/ 220/ 230/ 240В | 200/ 208/ 220/ 230/ 240/ 250 В | ||
| Диапазон входного напряжения | 176 - 276В при 100% нагрузке (до 100–276В при снижении нагрузки) | |||
| Выходное напряжение | 200/ 208 /220 /230 /240 В | 200/ 208/ 220/ 230/ 240/ 250В | ||
| Искажения выходного напряжения | <2% | <2% | ||
| Диапазон частоты на входе/THDI | 40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5% | |||
| КПД | До 94% в режиме онлайн, 98% в режиме увеличения КПД | До 95% в режиме онлайн, 98% в режиме увеличения КПД | ||
| Крест-фактор | 3:1 | 3:1 | 3:1 | 3:1 |
| Ток короткого замыкания, А | 90А | 90А | 120А | 150А |
| Перегрузочная способность | 102–110%: 120с, | 102–110%: 120с, | ||
| Подключение | ||||
| Вход | Клеммная колодка (до 10 мм2) | Клеммная колодка (до 16 мм2) | ||
| Выходы | Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А) | Клеммная колодка | ||
| Коммуникационные порты | 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO). | |||
| Условия эксплуатации | ||||
| Рабочий диапазон температуры | 0 до 40°C непрерывно | |||
| Уровень шума | <45Дб | <45Дб | <48Дб | <50Дб |
| Габариты ШxВxГ / Вес | ||||
| ИБП | 440(19’’) * 130(3U) * 685мм /48кг | 440(19’’) * 130(3U) * 685мм /48кг | 440(19’’) * 260(6U) * 700мм /84кг | 440(19’’) * 260(6U) * 700мм /86кг |
| Внешний батарейный модуль (батарея) | 440(19’’) * 130(3U) * 645мм/68кг | 440(19’’) * 130(3U) * 645мм/68кг | 440(19’’) * 130(3U) * 680мм/65кг | 440(19’’) * 130(3U) * 680мм/65кг |
| Силовой модуль | – | – | 440(19’’) * 130(3U) * 700мм/19кг | 440(19’’) * 130(3U) * 700мм/21кг |
Расшифровка наименований
| Артикулы | 9SX 5 кВА | 9SX 6 кВА | 9SX 8 кВА | 9SX 11 кВА |
| ИБП | – | – | 9SX8Ki | 9SX11Ki |
| ИБП с комплектом стоечного крепления | 9SX5KiRT | 9SX6KiRT | 9SX8KiRT | 9SX11KiRT |
| Внешний батарейный модуль (батарея) | – | – | 9SXEBM240 | 9SXEBM240 |
| Внешний батарейный модуль с комплектом стоечного крепления | 9SXEBM180RT | 9SXEBM180RT | – | – |
| Силовой модуль | – | – | 9SX8KiPM | 9SX11KiPM |
| Сервисный байпас HotSwap | MBP6Ki | MBP6Ki | MBP11Ki | MBP11Ki |
| Трансформатор | TFMR11Ki | TFMR11Ki | TFMR11Ki | TFMR11Ki |
Время автономной работы
Время автономной работы в минутах в зависимости от процента загрузки.
Power factor нагрузки принимается 0.9
| Eaton 9SX (% процент загрузки) | 10% | 25% | 50% | 75% | 100% |
|---|---|---|---|---|---|
| 5000 ВА/4500 Вт с внутренней батареей | 73 | 27 | 11 | 5.5 | 3.5 |
| 5000 + 1 батарея 9SXEBM180RT | 246 | 103 | 48 | 27 | 20 |
| 5000 + 2 батареи | 485 | 175 | 88 | 53 | 38 |
| 5000 + 3 батареи | 661 | 262 | 123 | 83 | 54 |
| 5000 + 4 батареи | 935 | 377 | 167 | 109 | 80 |
| 5000 + 5 батарей | 1110 | 480 | 210 | 133 | 101 |
| 5000 + 6 батарей | 1250 | 551 | 254 | 162 | 115 |
| 5000 + 7 батарей | >1200 | 613 | 298 | 187 | 137 |
| 5000 + 8 батарей | >1200 | 764 | 373 | 219 | 158 |
| 5000 + 9 батарей | >1200 | 882 | 433 | 248 | 175 |
| 5000 + 10 батарей | >1200 | 978 | 482 | 280 | 199 |
| 5000 + 11 батарей | >1200 | 1059 | 522 | 315 | 222 |
| 5000 + 12 батарей | >1200 | 1125 | 555 | 366 | 242 |
| 6000 ВА/5400 Вт с внутренней батареей | 57 | 22 | 8.5 | 4.5 | 3 |
| 6000 + 1 батарея 9SXEBM180RT | 203 | 85 | 38 | 24 | 16 |
| 6000 + 2 батареи | 399 | 147 | 71 | 45 | 28 |
| 6000 + 3 батареи | 554 | 214 | 104 | 62 | 47 |
| 6000 + 4 батарей | 755 | 287 | 133 | 90 | 58 |
| 6000 + 5 батарей | 961 | 396 | 170 | 111 | 82 |
| 6000 + 6 батарей | 1105 | 481 | 206 | 131 | 100 |
| 6000 + 7 батарей | >1200 | 542 | 241 | 156 | 112 |
| 6000 + 8 батарей | >1200 | 589 | 281 | 175 | 126 |
| 6000 + 9 батарей | >1200 | 700 | 331 | 201 | 147 |
| 6000 + 10 батарей | >1200 | 814 | 389 | 226 | 163 |
| 6000 + 11 батарей | >1200 | 908 | 437 | 251 | 177 |
| 6000 + 12 батарей | >1200 | 987 | 478 | 277 | 197 |
| 8000 ВА / 7200 Вт (1 бат в составе ИБП) | 90 | 28 | 12 | 6.5 | 3.5 |
| 8000 (1 бат в ИБП) + еще 1 доп батарея | 173 | 72 | 29 | 18 | 12 |
| 8000 (1 бат в ИБП) + еще 2 доп батареи | 279 | 112 | 51 | 29 | 21 |
| 8000 (1 бат в ИБП) + еще 3 доп батареи | 430 | 151 | 73 | 46 | 29 |
| 8000 (1 бат в ИБП) + еще 4 доп батареи | 541 | 185 | 95 | 58 | 42 |
| 8000 (1 бат в ИБП) + еще 5 доп батарей | 652 | 234 | 114 | 73 | 51 |
| 8000 (1 бат в ИБП) + еще 6 доп батарей | 834 | 279 | 132 | 92 | 60 |
| 8000 (1 бат в ИБП) + еще 7 доп батарей | 970 | 337 | 154 | 104 | 73 |
| 8000 (1 бат в ИБП) + еще 8 доп батарей | 1078 | 410 | 171 | 114 | 88 |
| 8000 (1 бат в ИБП) + еще 9 доп батарей | 1161 | 467 | 191 | 124 | 98 |
| 8000 (1 бат в ИБП) + еще 10 доп батарей | >1200 | 514 | 217 | 140 | 107 |
| 8000 (1 бат в ИБП) + еще 11 доп батарей | >1200 | 553 | 239 | 154 | 113 |
| 11000 ВА /10000 Вт (1 бат в составе ИБП) | 59 | 18 | 5.5 | 3 | 2 |
| 11000 (1 бат в ИБП) + еще 1 доп батарея | 128 | 47 | 18 | 10 | 6 |
| 11000 (1 бат в ИБП) + еще 2 доп батареи | 199 | 81 | 33 | 18 | 10 |
| 11000 (1 бат в ИБП) + еще 3 доп батареи | 279 | 109 | 48 | 25 | 18 |
| 11000 (1 бат в ИБП) + еще 4 доп батареи | 392 | 135 | 63 | 38 | 24 |
| 11000 (1 бат в ИБП) + еще 5 доп батарей | 491 | 163 | 83 | 48 | 33 |
| 11000 (1 бат в ИБП) + еще 6 доп батарей | 561 | 189 | 100 | 58 | 40 |
| 11000 (1 бат в ИБП) + еще 7 доп батарей | 650 | 225 | 111 | 72 | 48 |
| 11000 (1 бат в ИБП) + еще 8 доп батарей | 792 | 258 | 119 | 83 | 56 |
| 11000 (1 бат в ИБП) + еще 9 доп батарей | 905 | 288 | 138 | 95 | 64 |
| 11000 (1 бат в ИБП) + еще 10 доп батарей | 998 | 335 | 153 | 104 | 75 |
| 11000 (1 бат в ИБП) + еще 11 доп батарей | 1076 | 389 | 166 | 111 | 83 |
В таблице приведены расчетные времена
