Описание ИБП Eaton BladeUPS
Мощность 12 - 60 кВА
Оптимальный выбор для защиты
- небольших, средних и крупных ЦОД
- Blade-серверов
- сетевых устройств
- оборудования PBX и VoIP
- сетевых приложений: IPTV, безопасности
- систем хранения данных: RAID, SAN
- BladeUPS обеспечивает гибкое резервное питание для blade-серверов и IT-оборудования.
- BladeUPS — это 12 кВА мощности при высоте всего 6U (включая батареи).
- BladeUPS — масштабируемое решение, позволяющее наращивать мощность системы с 12 кВт до 60 кВт в одной стойке.
- Этот ИБП отличается рекордными показателями КПД (97%),что помогает снизить расходы на электроэнергию и охлаждение.

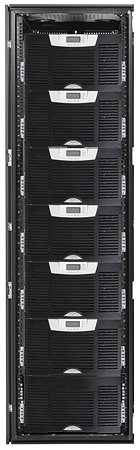

- Используя запатентованную технологию параллельной работы Hot Sync®, можно объединить до шести модулей BladeUPS и в одной девятнадцатидюймовой стойке создать избыточную резервную систему защиты мощностью 60 кВт.
- Технология ABM® подразумевает заряд аккумуляторов только по мере необходимости, что уменьшает коррозию и продлевает срок их службы до 50%.
- Благодаря возможности «горячей замены» батарей в модульном источнике бесперебойного питания, не требующей прерывания питания нагрузки, значительно повышается степень доступности электропитания защищаемого оборудования.
- BladeUPS легко адаптируется под индивидуальные требования пользователя и возможные изменения в конфигурации центров обработки данных.
- Благодаря низкому тепловыделению требования к кондиционированию помещений, где устанавливается BladeUPS, снижаются на треть. Поэтому этот источник можно размещать рядом с другим IT- оборудованием.
- Для создания параллельной системы на основе BladeUPS требуется только шина параллельной работы. Все подключенные к параллельной системе модули автоматически настраиваются на необходимый режим работы.
- Модуль, предназначенный для работы в параллельной системе, можно всегда переконфигурировать для одиночной работы и наоборот.
- К каждому BladeUPS можно подключать собственные внешние батарейные модули.
- Распределение электропитания в стойках с BladeUPS осуществляется с помощью устройства Rack Power Module (RPM). RPM обеспечивает организованную и упорядоченную подачу до 36 кВт питания нагрузкам с различными напряжениями, кабелями питания и компоновками. RPM размером 3U можно разместить в одной стойке с ИБП и другим IT- оборудованием.
- Мониторинг BladeUPS выполняется через локальную сеть или Internet.
- Высокая производительность BladeUPS приводит к сокращению стоимости владения: решение 60 кВт N+1 окупается за 5 лет только за счет экономии на электроэнергии и охлаждении.
- Благодаря своим компактным размерам модульный ИБП BladeUPS позволяет экономить ценное пространство стоек.
- Компания Eaton использует качественные материалы и инновационные технологии производства, что ведет к снижению выбросов углерода в окружающую среду и выгодно отличает продукцию Eaton от других ИБП, представленных сегодня на рынке.
Общие характеристики модульного Eaton BladeUPS
| Номинальная мощность | 12 кВт на модуль ИБП |
| КПД | До 97% |
| Тепловыделение | 371В /1266 БТЕ /ч при 100% номинальной нагрузке |
| Охлаждение | Охлаждение вентилятором; микропроцессор следит за температурой; вход воздуха с передней стороны, выход - с задней |
| Уровень шума | < 60 дБА на расстоянии 1 метр |
Входные характеристики
| Входное напряжение | 400 В переменного тока |
| Диапазон напряжения | 400 В: 311 – 519 В переменного тока, между фазами |
| Диапазон частоты | 50 или 60 Гц, ±5 Гц |
| КНИ потребляемого тока | < 5% с IT нагрузками |
| Входной коэффициент мощности | > 0.99 с IT нагрузками |
| Пусковой ток | Зависит от нагрузки |
| Требования к входным подключениям | Три фазы, четыре провода+заземление |
| Источник байпаса | Совпадает с входом (одиночное питание) |
| Совместимость с генераторами | Высокая скорость нарастания напряжения для синхронизации с генератором |
Выходные характеристики Eaton BladeUPS
| Номинальное выходное напряжение | 400 В: 180 - 240 В переменного тока, фаза-нейтраль |
| Выходная конфигурация | Три фазы, четыре провода+заземление |
| Выходная частота (номинальная) | 50 /60 Гц, автоматический выбор при запуске |
| Регулировка частоты | В пределах 0,1 Гц |
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного - 0,9 емкостного характера |
| Искажение выходного напряжения | < 3% с IT нагрузками (PFC) < 5% при нелинейном электроснабжении |
Время автономной работы модульного ИБП
Время автономной работы от внутренней и внешних батарей при различных нагрузках, мин
| Нагрузка | Внутренняя батарея | +1 батарея | +2 батареи | +3 батареи | +4 батареи |
|---|---|---|---|---|---|
| 1.6 кВт | 55 мин | 118 мин | 183 мин | 253 мин | 329 мин |
| 2.4 кВт | 37 мин | 78 мин | 119 мин | 163 мин | 211 мин |
| 4 кВт | 23 мин | 46 мин | 69 мин | 94 мин | 120 мин |
| 6 кВт | 13 мин | 30 мин | 44 мин | 59 мин | 76 мин |
| 8 кВт | 9 мин | 21 мин | 32 мин | 43 мин | 54 мин |
| 9.6 кВт | 6.9 мин | 17 мин | 26 мин | 34 мин | 44 мин |
| 12 кВт | 4.8 мин | 12 мин | 20 мин | 27 мин | 34 мин |
