Технические характеристики
| Артикул | 174197 |
| Объем, дм3 | 11.058 |
| Масса, кг | 1.41 |
Программа поставок
| Основная функция | Основное устройство | ||

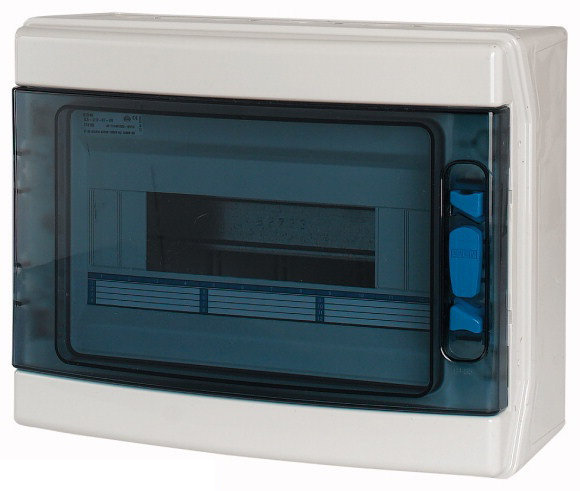

| Функция продукции | Монтажная распределительная панель | ||
| Ассортимент | Компактная распределительная панель IKA профессиональная | ||
| Конструктивное исполнение | Открытый монтаж | ||
| Место установки | Indoor | ||
| Вид инсталляции | Открытый монтаж | ||
| Дверь/откидная заслонка | Прозрачный | ||
| Класс защиты | IP65 | ||
| Цвет | Серый | ||
| Модульные держатели | Монтажный профиль | ||
| Крышка для защиты от прикосновения | пластик | ||
| Серии | Количество | 1 | |
| Установочные места в каждом ряду | 12 | ||
| Описание | IP65 Класс защиты II Пластмассовый корпус серый (RAL 7035) | ||
| Ввод проводки | Метрические вводы проводки вверху и внизу, боковая стена, задняя стена | ||
| Клеммы, тип конструкции PE- и N | Винтовые клеммы | ||
| Клеммы PE и N | Количество x сечение | мм2 | PE: 6 x (2,5 - 6) + 6 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35) N: 6 x (2,5 - 6) + 6 x (4 - 10) + 1 x (10 - 25) + 1 x (16 - 35) |
| Комплект поставки | Основное устройство Шина крепления прибора Клеммы нуля и защитного проводника Резьбовые заглушки пломбируемые Крышки Обозначение электрической цепи Крышка для резервного места 6 установочных мест |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | EN 62208, IEC/EN 60670-24 | ||
| RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) | соответствующий | ||
| Температура окружающей среды | °C | -25 - +40 | |
| Класс защиты | IP65 | ||
| Класс защиты | Класс защиты II (полностью изолированный) | ||
| Номинальное напряжение | Ue | В перем. тока | 415 |
| Номинальная частота | f | Гц | 50 |
| материал | |||
| Материал | ABS (пластик) | ||
| Цвет | серый (RAL 7035) | ||
| Свойства материалов | |||
| механический | |||
| Ударная прочность | IK08 | ||
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 | |||
| Отдельный корпус для пристраивания к стене | PV | W | 20 |
| Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 | |||
| Отдельный корпус для пристраивания к стене | PV | W | 40 |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | 650 °C, Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Не имеет значения для установки в закрытом помещении. | ||
| 10.2.5 Подъём | Не имеет значения для корпуса без подъёмника. | ||
| 10.2.6 Испытание на удар | IK08 | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | IP65 | ||
| 10.4 Воздушные промежутки и пути утечки тока | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.5 Защита от удара электрическим током | Класс защиты 2, поэтому не имеет значения. | ||
| 10.6 Монтаж оборудования | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Ui = 1000 В перем. тока | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | 3,3 кВ | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Требования производственного стандарта выполнены. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.13 Механическая функция | Требования производственного стандарта выполнены. |
Технические характеристики согласно ETIM 6.0
| Distribution boards (EG000023) / Small distribution board (EC000214) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (incl. small distribution board) / Small distribution board (ecl@ss8.1-27-14-24-09 [ACN387008]) | |||
| Mounting method | Surface mounting | ||
| Number of rows | 1 | ||
| Width in number of modular spacings | 12 | ||
| Type of cover | Door | ||
| Cover model | With notch | ||
| Transparent cover/door | Yes | ||
| Material housing | Plastic | ||
| Height | mm | 246 | |
| Width | mm | 310 | |
| Depth | mm | 145 | |
| Built-in depth | mm | 70 | |
| Internal depth | mm | 60 | |
| DIN-rail | Yes | ||
| With mounting plate | No | ||
| Extension possible | Yes | ||
| EMC-version | No | ||
| Colour | Grey | ||
| RAL-number | 7035 | ||
| Degree of protection (IP) | IP65 | ||
| With lock | No | ||
