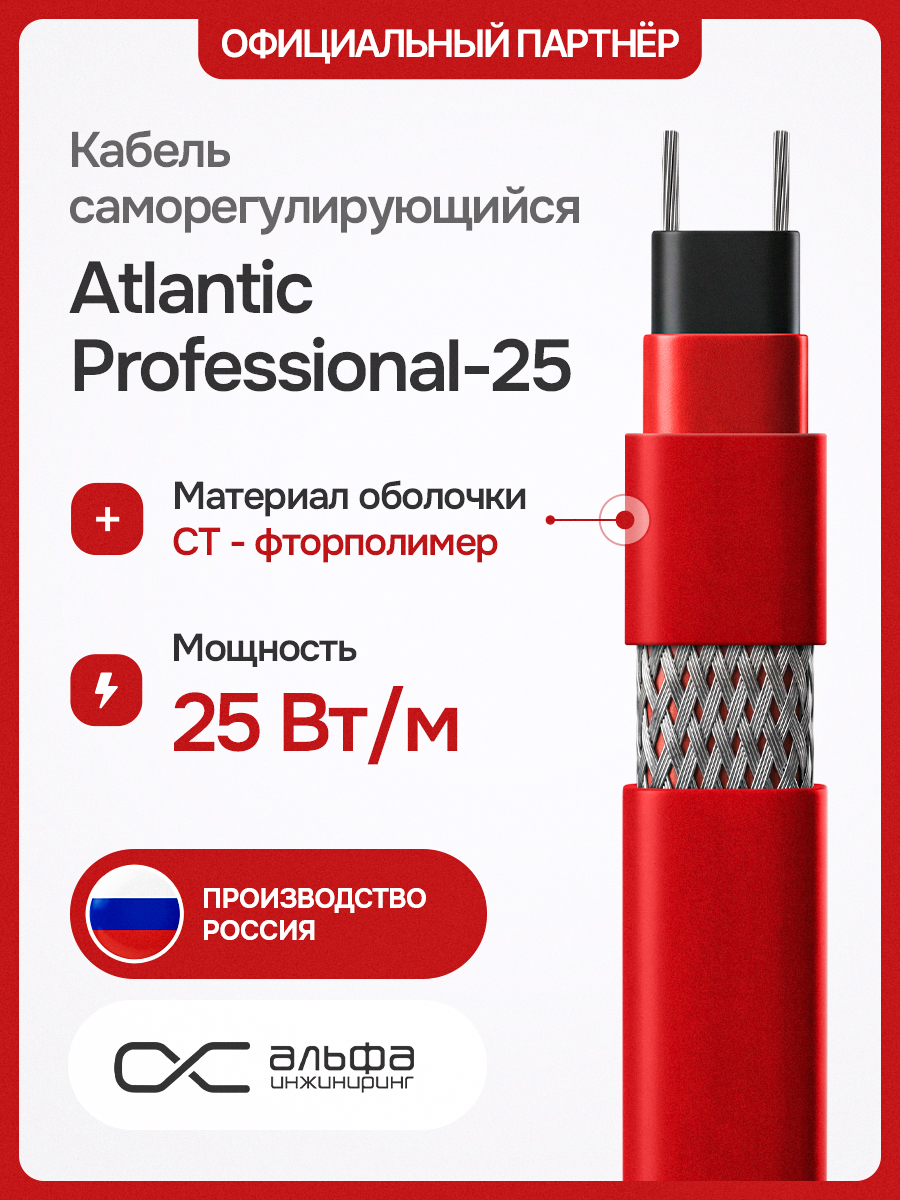

Предназначен для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей, подвергаемых пропарке. Он может использоваться во взрывобезопасных и взрывоопасных зонах. Можно отрезать до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей в пределах максимально допустимой длины греющей секции.
Напряжение питания (переменный ток, частота 50 Гц), В | 220-240 |
Номинальная линейная мощность при 10 °С, Вт/м | 25 |
Класс температуры | Т4 |
Максимальная рабочая температура, °С | 110 |
Максимальная температура воздействия без нагрузки (суммарно 1000 часов), °С | 130 |
Электрическое сопротивление экрана, Ом/м | не более 18 |
Минимальная температура монтажа, °С | -40 |
Номинальный размер кабеля, мм (ширина х толщина) | 12×5,5 |
Внешняя оболочка | CR - Модифицированный полиолефин |
Сечение жил, мм² | 1,3 |
Минимальный радиус одного изгиба, мм | 35 |
Общая масса, кг/км | 105,04 |
Степень защиты | IP67 |
Срок службы, лет | 25 |
Гарантийный срок, лет | 5 |
Функции
- Более низкая стоимость установки по сравнению с системой обогрева паром, меньшие затраты на техническое обслуживание и меньшее время простоя;
- Простая установка, благодаря возможности резать по длине (вплоть до максимальной длины цепи);
- Энергоэффективность, автоматически изменяет выходную мощность в ответ на изменения температуры трубы;
- Отсутствует возможность перегрева. или выгорание даже при многократном перехлесте;
- Установка в жилых, коммерческих, промышленных и взрывоопасных зонах;
- 5-летняя ограниченная гарантия от производственных дефектов.
Марка кабеля | Номинальная мощность | Температура включения | Максимальная длина кабеля в зависимости от типа автоматического выключателя | ||||
16А | 20А | 25А | 32А | 40А | |||
Atlaпtic Professioпal-25 | 25 | 10 | 100 | 120 | 120 | 120 | 120 |
0 | 80 | 100 | 120 | 120 | 120 | ||
-20 | 60 | 80 | 100 | 120 | 120 | ||
-40 | 50 | 60 | 75 | 95 | 120 | ||
Приведенные выше цифры предназначены только для оценки длины цепи. Для получения более подробной информации свяжитесь со специалистом АльфаИнжиниринг. Производитель требует использования устройства защитного отключения на 30 мА для обеспечения максимальной безопасности и защиты от пожара. Если конструкция приводит к более высокому току утечки, предпочтительный уровень срабатывания для регулируемых устройств на 30 мА превышает любую собственную емкостную характеристику утечки нагревателя, указанную поставщиком электронагревателя, или, в качестве альтернативы, следующий общий доступный уровень срабатывания для нерегулируемых устройств с максимум 300 мА. Все аспекты безопасности должны быть доказаны.
Компоненты
АльфаИнжиниринг предлагает полный спектр компонентов для силовых соединений, соединений и торцевых уплотнений. Эти компоненты должны использоваться для обеспечения правильного функционирования изделия и соответствия электротехническим требованиям.
Примечание
Классификация зон | Взрывоопасные, класс 1, класс 2 (газ), класс 21, класс 22 (пыль), нормальные зоны. |
Тип поверхности | Углеродистая сталь |
Нержавеющая сталь | |
Окрашенный или неокрашенный металл | |
Химическая устойчивость | Для органических коррозионных веществ |
По поводу агрессивных органических и коррозийных веществ проконсультируйтесь со специалистом компании |
