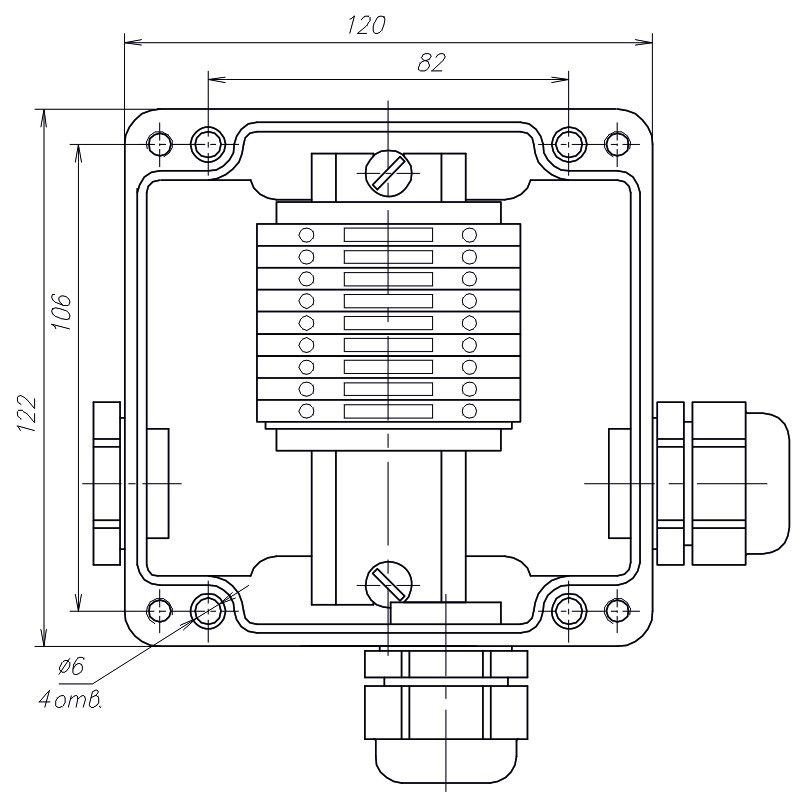

Коробка соединительная РТВ(i) 404(П)-1Б/2Б

Описание

Коробка РТВ 404 предназначена для подключения кабелей системы управления электрообогревом.

Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одного или двух кабелей управления, от одного до трех датчиков (требуется уплотнение с двумя отверстиями) температуры и вывода от одного до двух датчиков температуры.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.

Вид взрывозащиты оборудования i – «ia» (искробезопасная электрическая цепь)

Назначение и особенности конструкции:

• Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
• Имеет сертификат соответствия для применения во взрывоопасных зонах
• Все необходимые комплектующие входят в состав коробки
• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергается коррозии

Подключаемые нагревательные кабели с места выхода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе трубы гофрированной стальной (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.

Тип исполнения коробки ДР позволяет устанавливать высокотемпературный датчик с резьбовым фитингом.
