Назначение

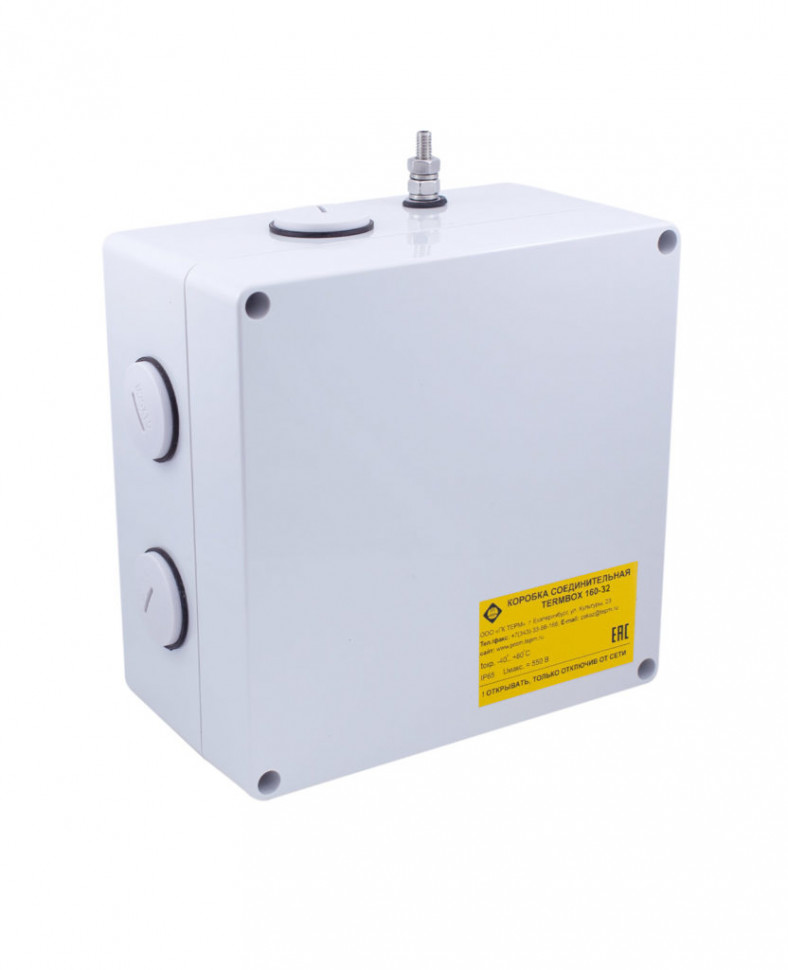

Коробка соединительная TermBox 160-32 предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP65 и высокую коррозионную стойкость.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением до 16 мм².
Корпус и крышка TermBox 160-32 выполнены из поликарбоната, фиксируются межу собой винтами из нержавеющей стали. Пыле- и влагозащиту обеспечивает уплотнитель, выполненный из неопрена. Для ввода кабелей в коробку используются сальники (в комплект поставки не входят) соответствующего диаметра и класса защиты (не ниже Ip68). Неиспользуемые отверстия закрываются заглушками (входят в комплект). Материал изготовления заглушек – полиамид.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -40…+80 °С |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip65 |
| Максимальное напряжение | до ~ 750 В |
| Максимальный ток | до 66 А |
| Клеммные наборы | 16 мм2 |
| Номинальные размеры | 160х160х90 мм |
| Масса | 1,7 кг |

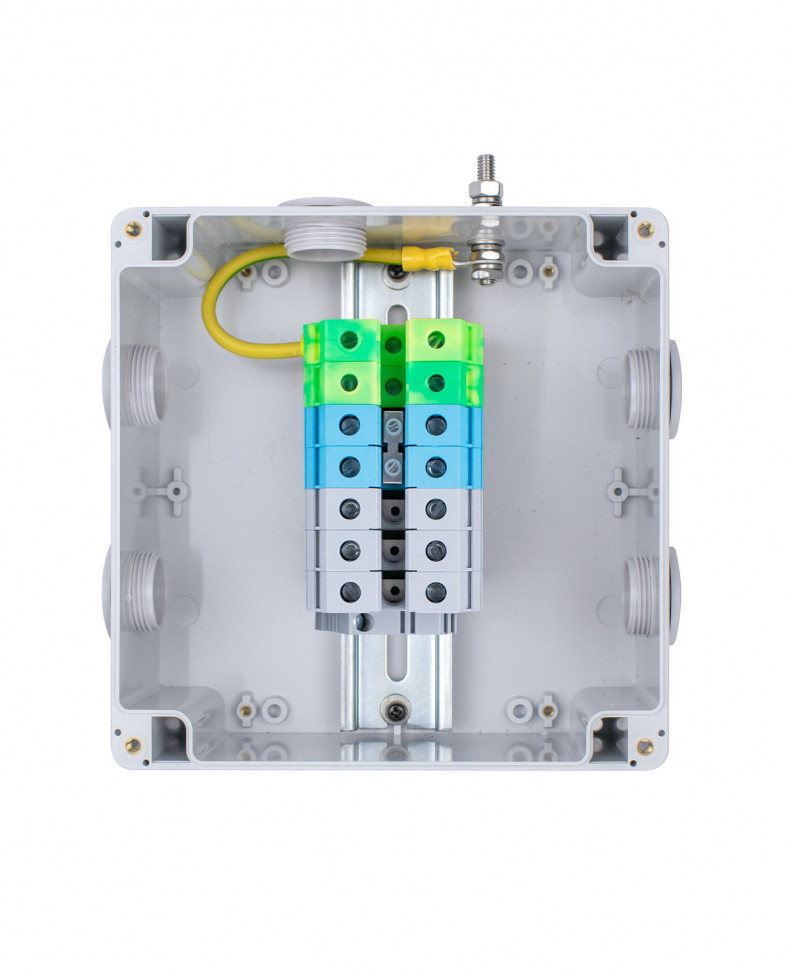

Комплектация TERMBOX 160-32
| Наименование детали | Кол-во, шт. |
| Корпус 160х160х90 мм с крышкой | 1 |
| Клеммник винтовой L 16 мм² | 3 |
| Клеммник винтовой N 16 мм² | 2 |
| Клеммник винтовой PE 16 мм² | 2 |
| Держатель клемм | 1 |
| DIN-рейка с крепежом | 1 |
| Перемычка для клеммников | 1 |
| Заглушка М25 | 4 |
| Заглушка М35 | 1 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
