Назначение

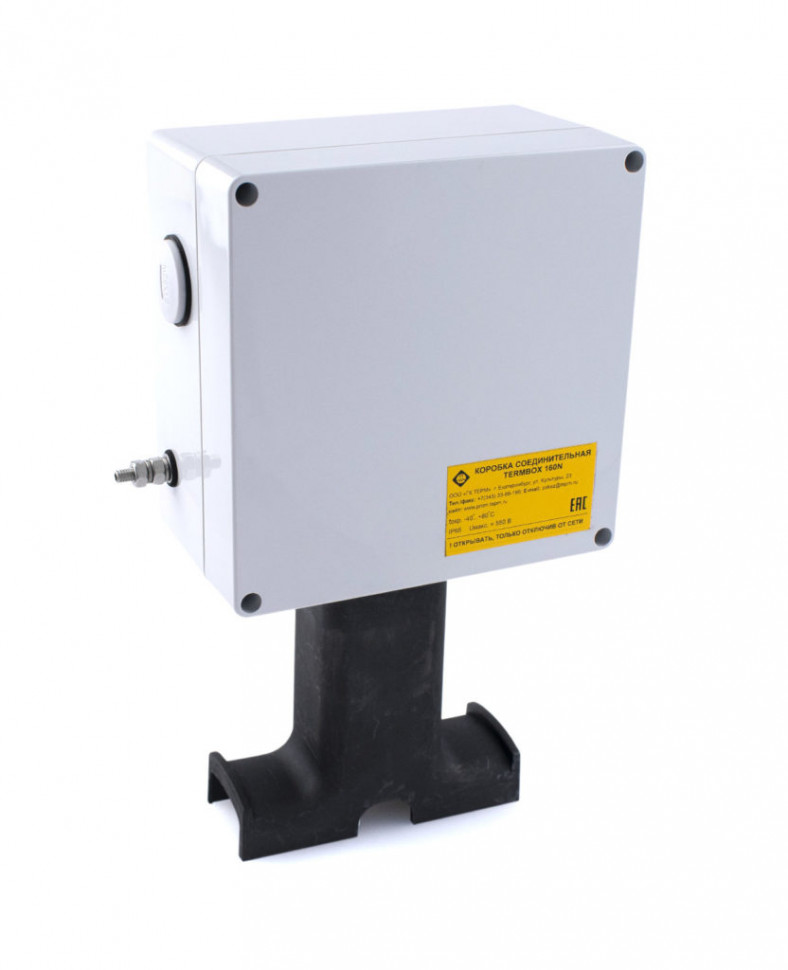

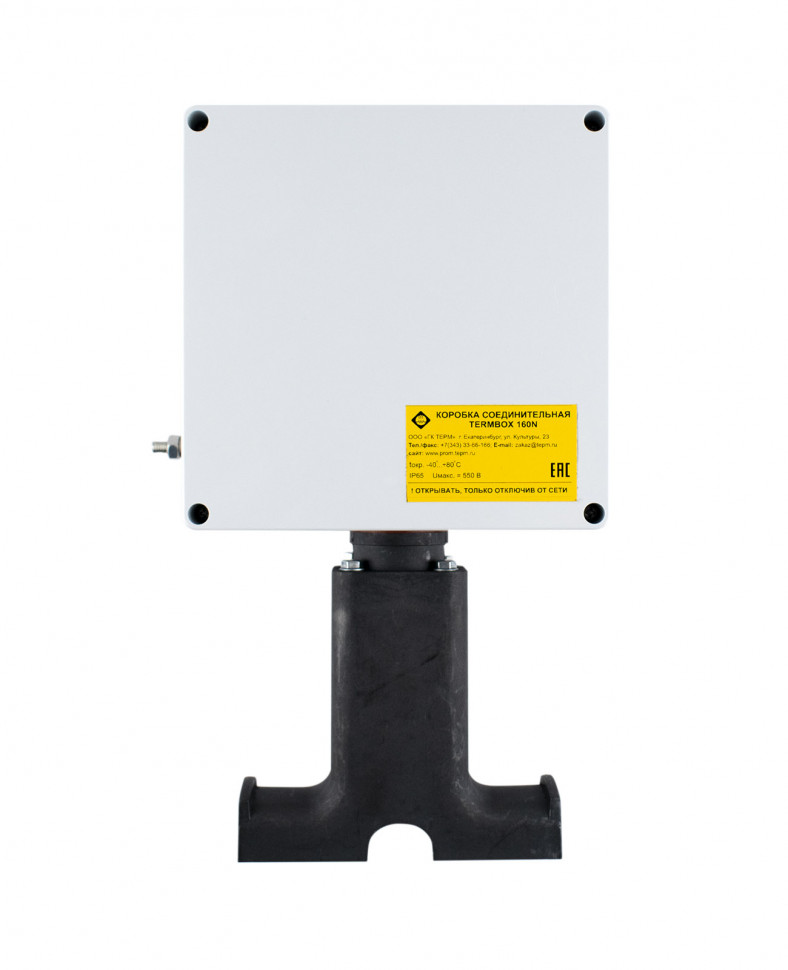

Коробка соединительная TermBox 160N предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP65 и высокую коррозионную стойкость.

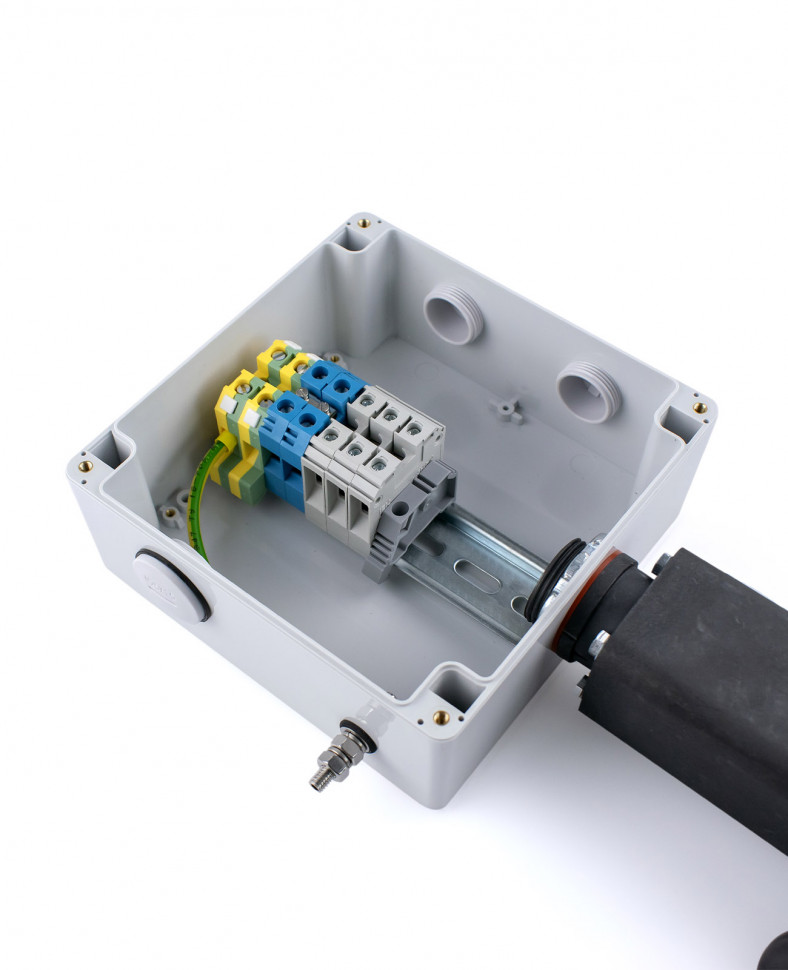

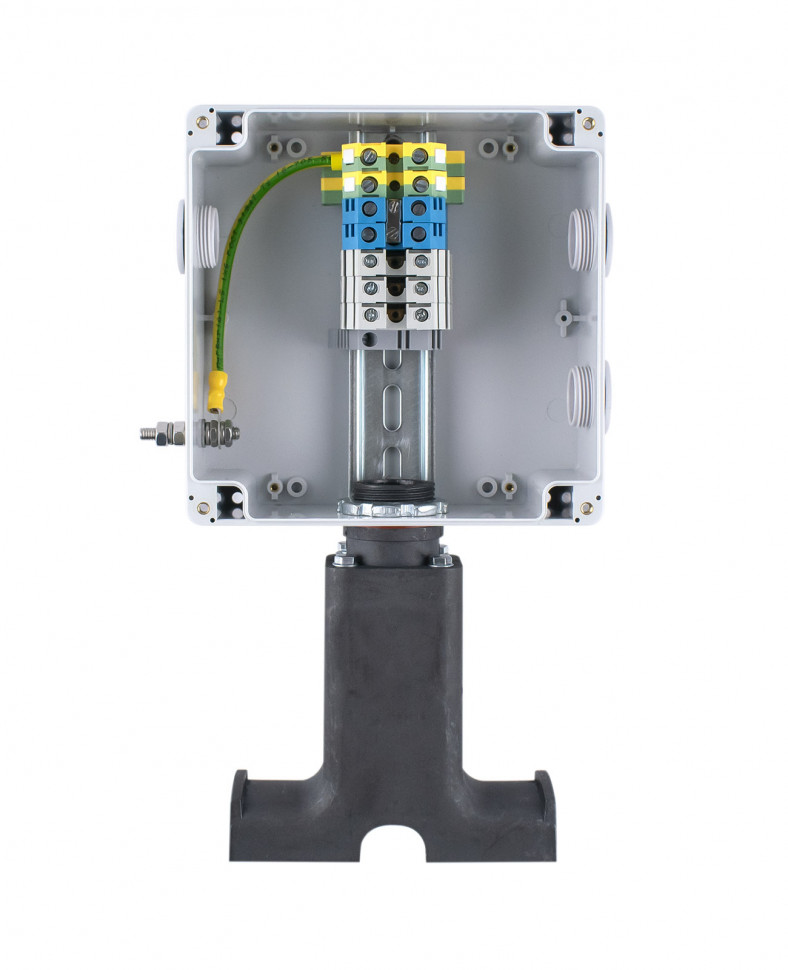

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением до 10 мм².
Корпус и крышка TermBox 160N выполнены из поликарбоната, фиксируются межу собой винтами из нержавеющей стали. Пыле- и влагозащиту обеспечивает уплотнитель, выполненный из неопрена.
TermBox 160N устанавливается непосредственно на трубопроводе, применяется с тепловой изоляцией толщиной до 120 мм. Кабель вводится под тепловую изоляцию без применения дополнительных устройств.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -40…+80 °С |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip65 |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Номинальные размеры | 160х160х90 мм |
| Масса | 1,8 кг |
Комплектация TERMBOX 160N
| Наименование детали | Кол-во, шт. |
| Корпус 160х160х90 мм с крышкой | 1 |
| Клеммник винтовой L 10 мм² | 3 |
| Клеммник винтовой N 10 мм² | 2 |
| Клеммник винтовой PE 10 мм² | 2 |
| Держатель клемм | 1 |
| DIN-рейка с крепежом | 1 |
| Заглушка М25 | 3 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
| Устройство ввода под теплоизоляцию нагревательного кабеля | 1 |
