Назначение
Коробка соединительная TermBox 200 предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, либо резистивных, подключения силовых кабелей к кабелям нагревательным саморегулирующимся, либо резистивным, а также для коммутации силовых, сигнальных кабелей в нормальных зонах эксплуатации.
12-полюсный клеммный блок, выполненный из полиамида позволяет осуществить коммутацию кабелей до 10 мм².
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP65 и высокую коррозионную стойкость.

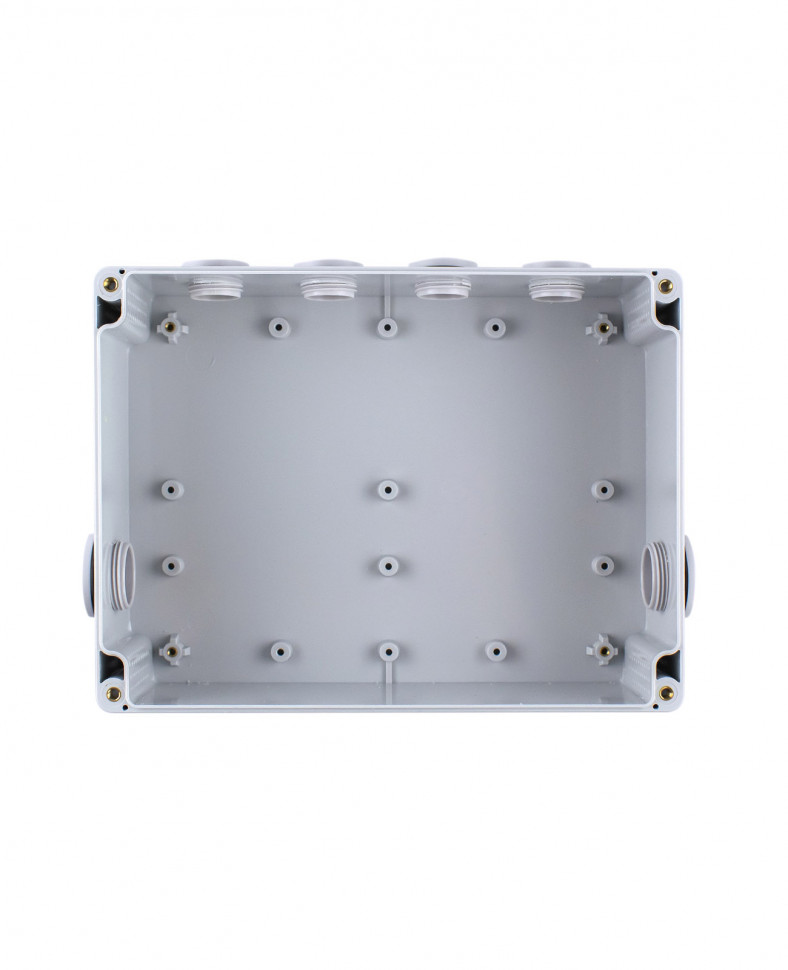

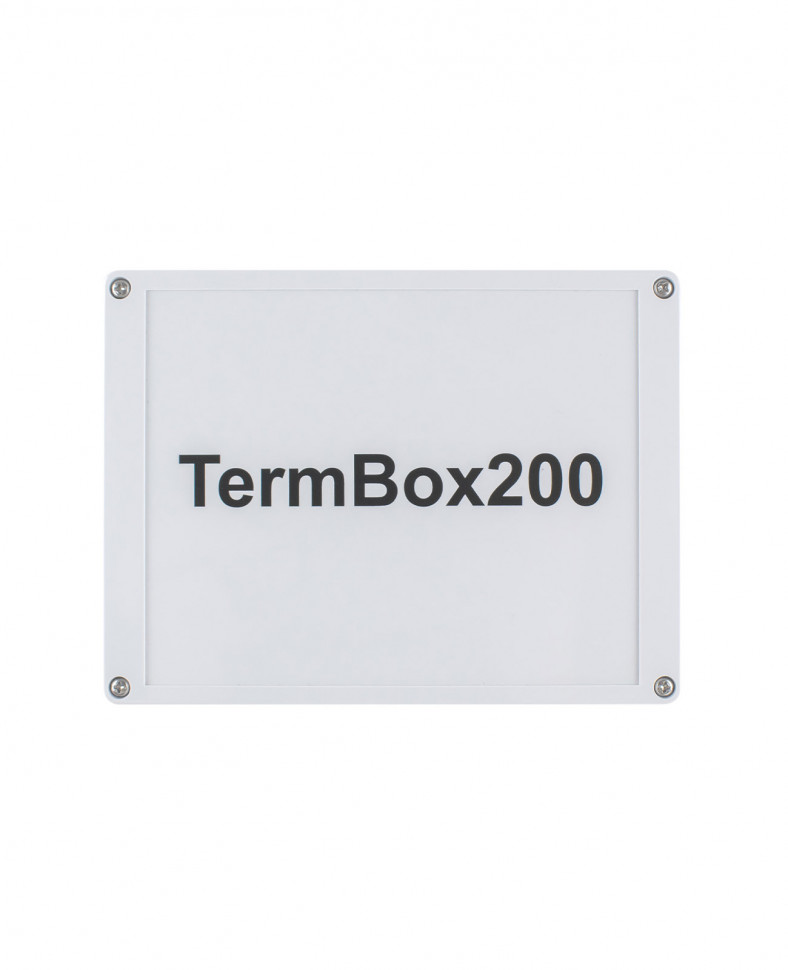

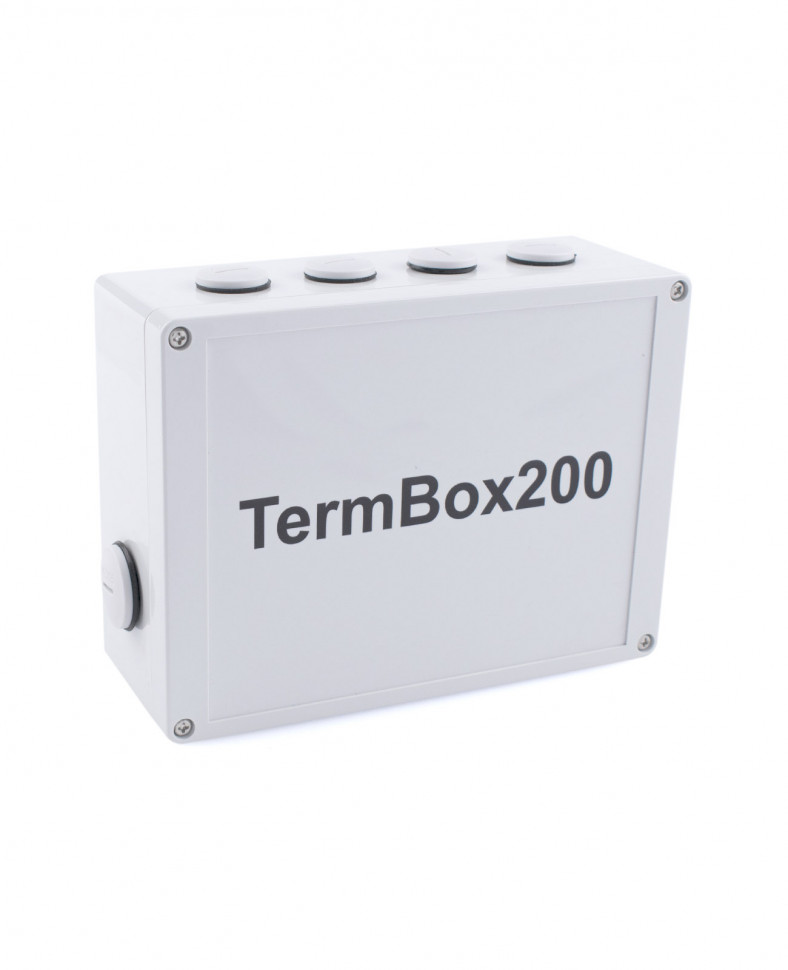

Корпус и крышка TermBox 200 выполнены из поликарбоната, фиксируются межу собой винтами из нержавеющей стали. Пыле- и влагозащиту обеспечивает уплотнитель, выполненный из неопрена. TermBox 200 комплектуется двумя кабельными вводами М20 и одним кабельным вводом М25 из полиамида, имеющими степень защиты IP68. Неиспользуемые отверстия закрываются заглушками соответствующего диаметра (входят в комплект). Материал изготовления заглушек – полиамид.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -40…+80 °С |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip65 |
| Максимальное напряжение | до ~ 450 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Номинальные размеры | 200х150х75 мм |
| Масса | 0,38 кг |

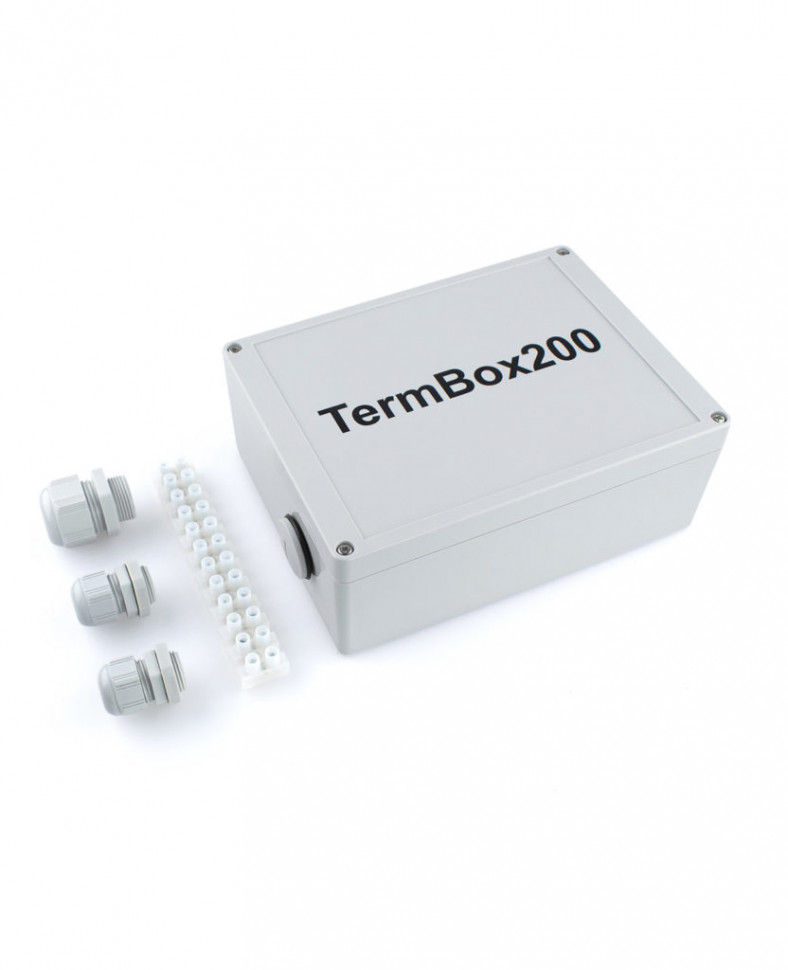

Комплектация TERMBOX 200
| Наименование детали | Кол-во, шт. |
| Корпус 200х150х75 мм с крышкой | 1 |
| Клеммный блок 10 мм², 12-полюсный, 57А | 1 |
| Контргайка М25 | 1 |
| Кабельный ввод M20 (10-14 мм) | 2 |
| Контргайка М20 | 2 |
| Заглушка М25 | 2 |
| Заглушка М20 | 4 |
| Упаковка | 1 |
| Руководство по эксплуатации | 1 |
