Назначение

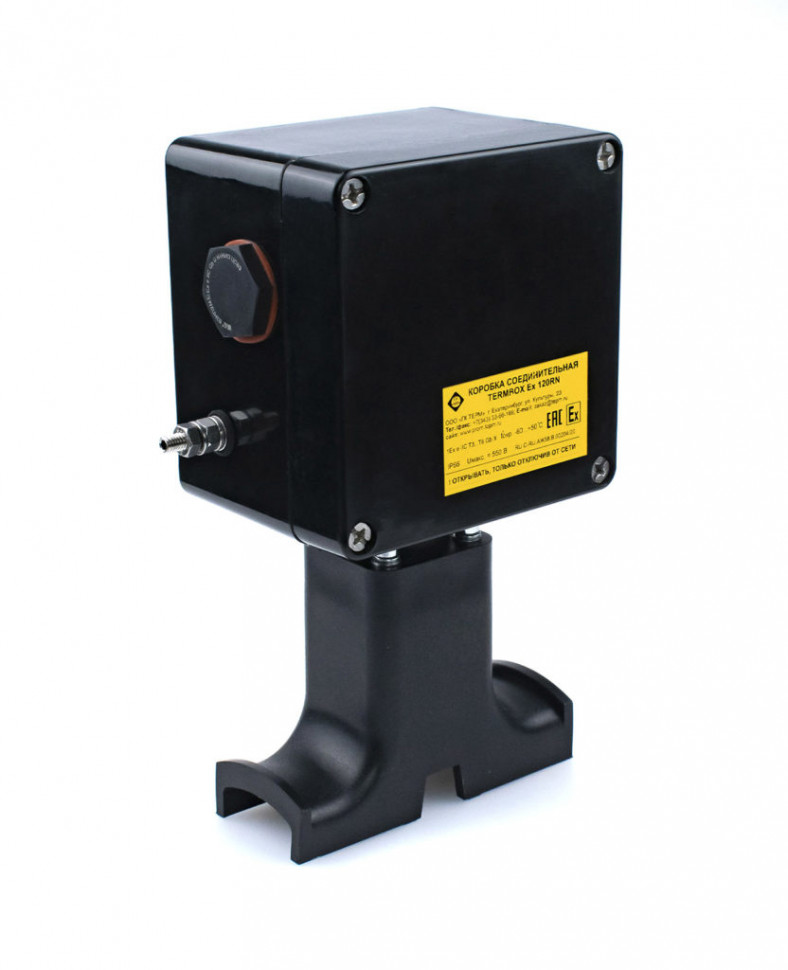

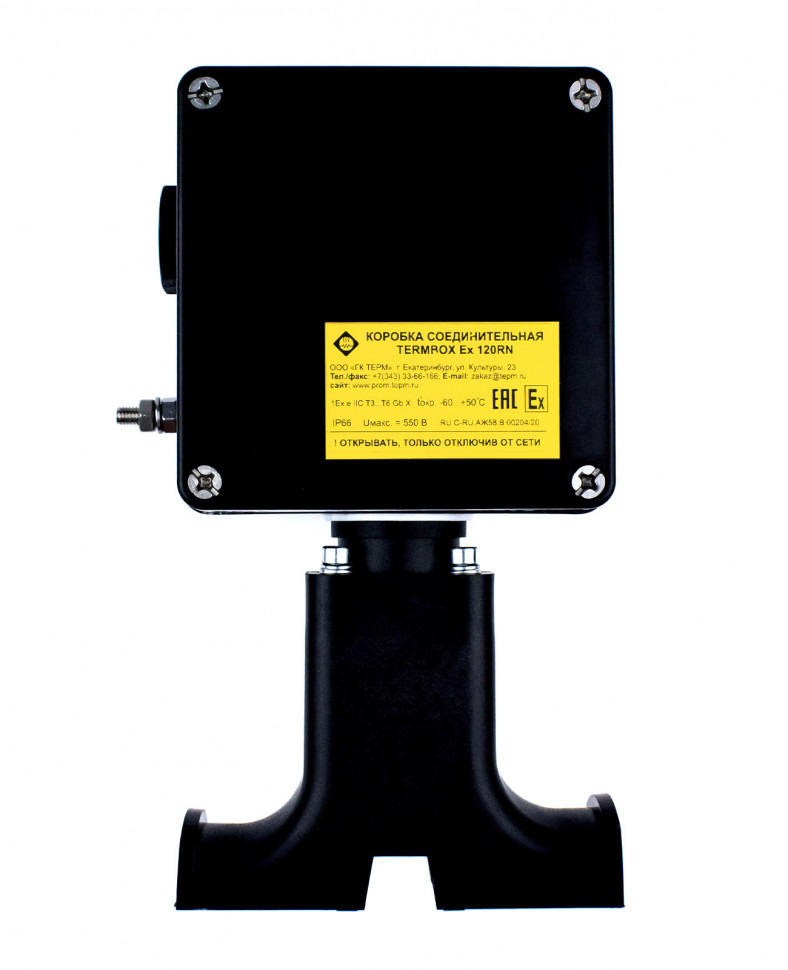

Коробка соединительная TERMBOX Ex 120RN предназначена для соединения и разветвления резистивных нагревательных кабелей, подключения силовых кабелей к резистивным нагревающимся кабелям.

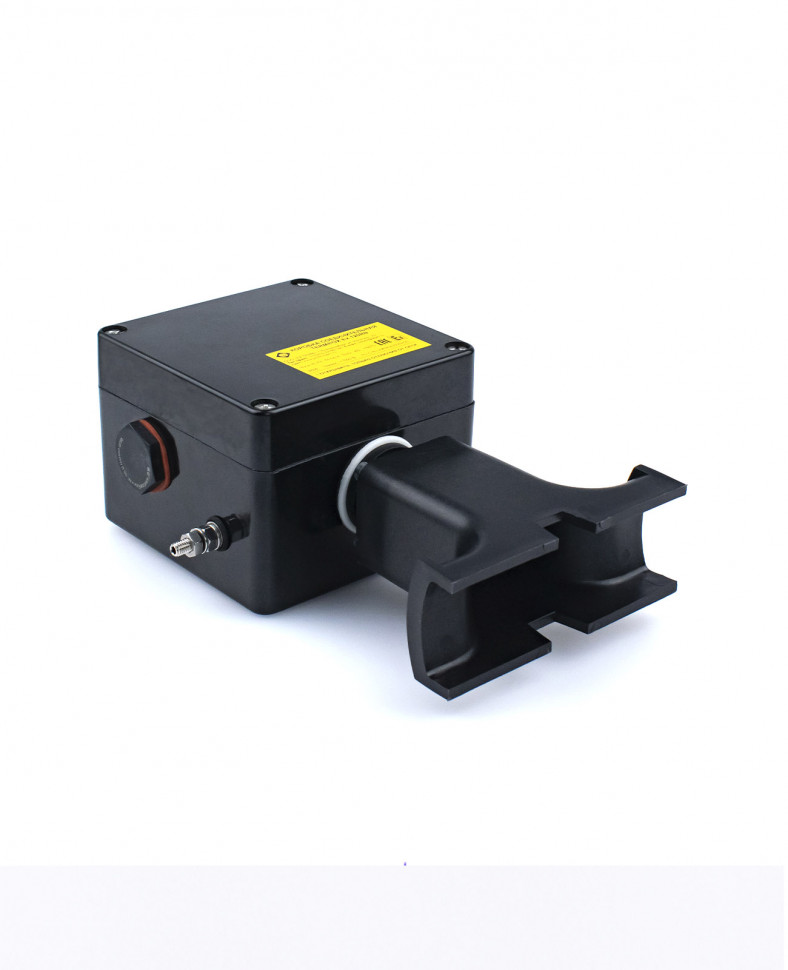

Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм. Нагревательный кабель вводится под тепловую изоляцию без применения дополнительных устройств. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм2
Технические характеристики
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Номинальные размеры | 120х122х93 мм |
| Масса | 1,3 кг |

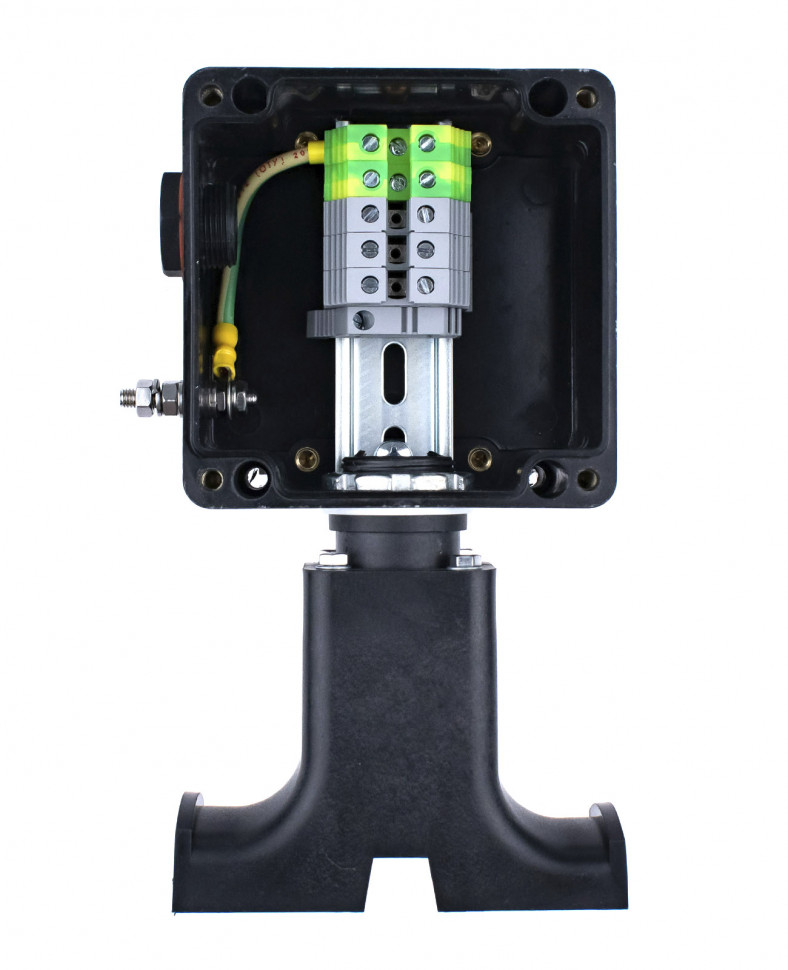

Комплектация TERMBOX Ex 120RN
| Наименование детали | Кол-во, шт. |
| Корпус 120х122х93 мм | 1 |
| Клеммник винтовой L 10 мм2 | 3 |
| Клеммник винтовой PE 10 мм2 | 2 |
| Держатель клемм | 2 |
| DIN-рейка 100 мм с крепежом | 1 |
| Перемычка 140 мм | 1 |
| Заглушка М25 | 1 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
| Устройство ввода под теплоизоляцию нагревательного кабеля | 1 |
