Назначение

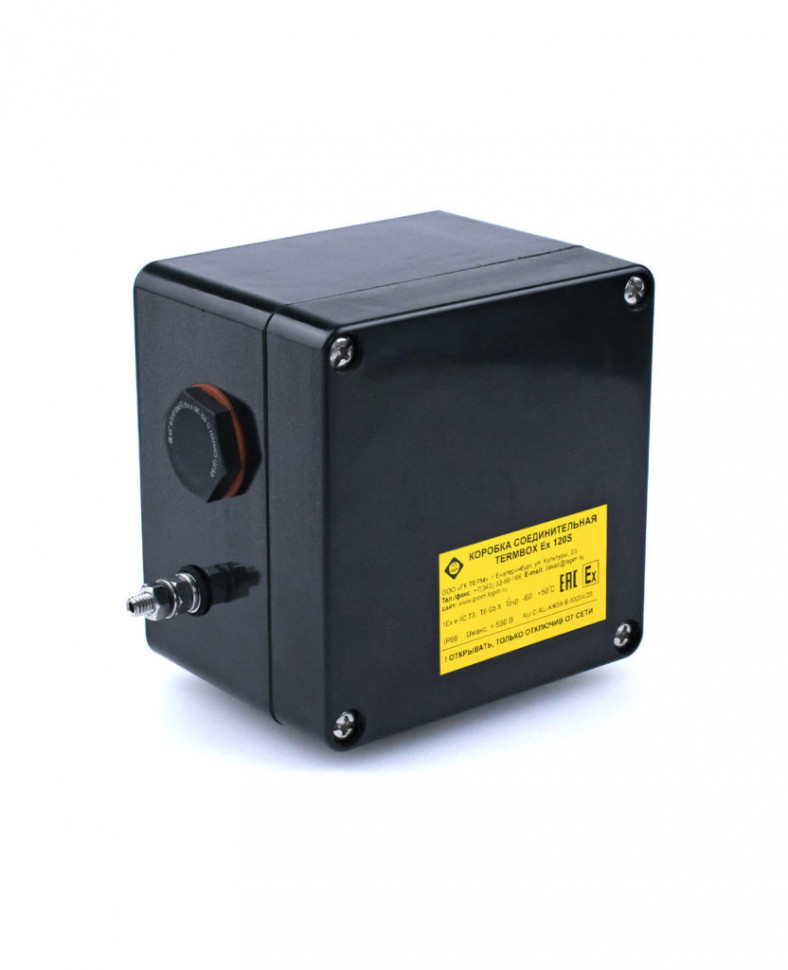

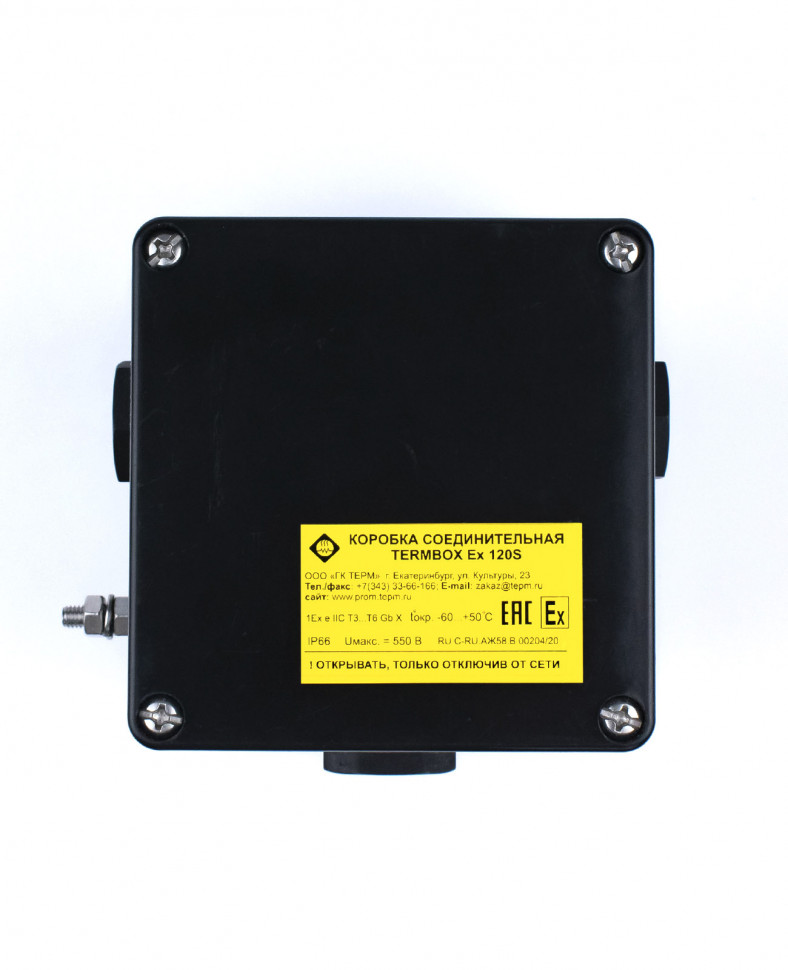

Коробка соединительная TERMBOX Ex 120S предназначена для выводов датчиков температуры с кабелями систем управления и контроля, соединения и разветвления кабелей систем управления и контроля.

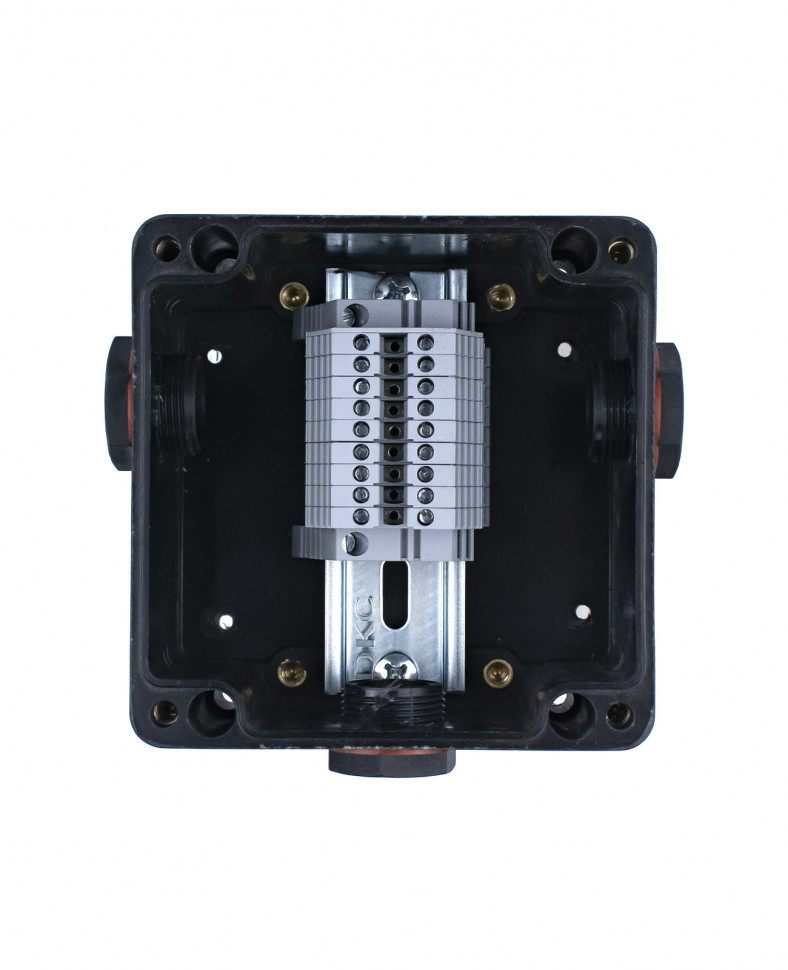

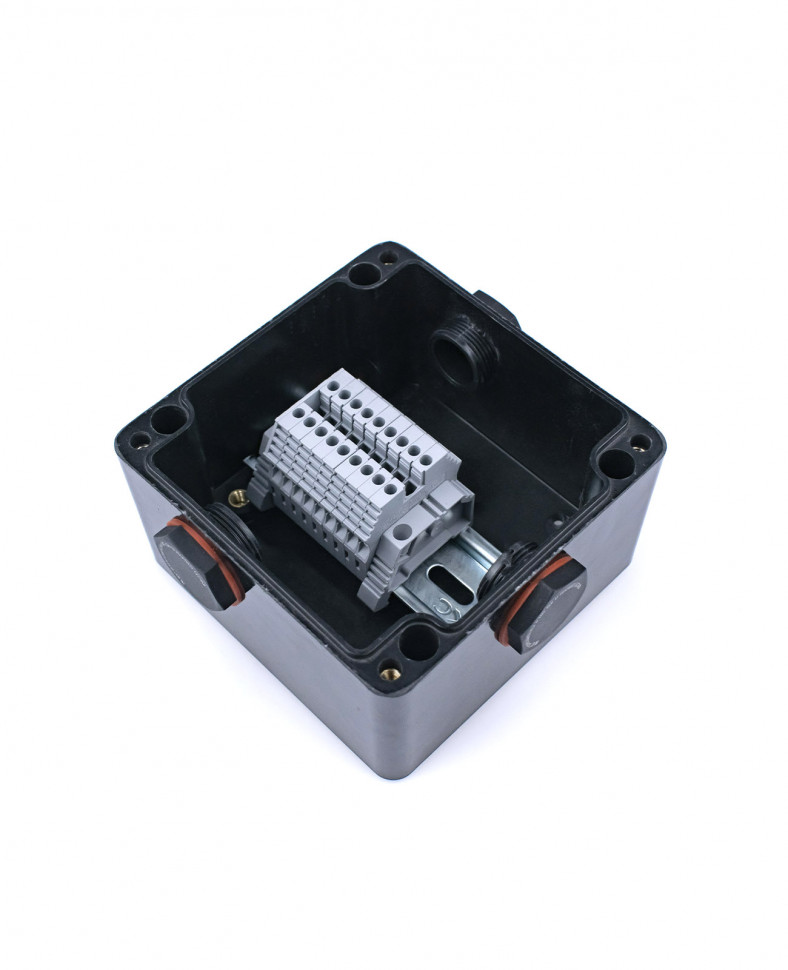

Коробка устанавливается на трубопровод при помощи кронштейна или на близлежащую металлоконструкцию. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 2,5 мм²
Технические характеристики
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 21 А |
| Клеммные наборы | 2,5 мм2 |
| Номинальные размеры | 120х122х93 мм |
| Масса | 1,2 кг |
Комплектация TERMBOX Ex 120S
Коробка упаковочная1
| Наименование детали | Кол-во, шт. |
| Корпус 120х122х93 мм | 1 |
| Держатель клемм | 2 |
| DIN-рейка 100 мм с крепежом | 1 |
| Заглушка М25 | 3 |
| Руководство по эксплуатации | 1 |
