Назначение

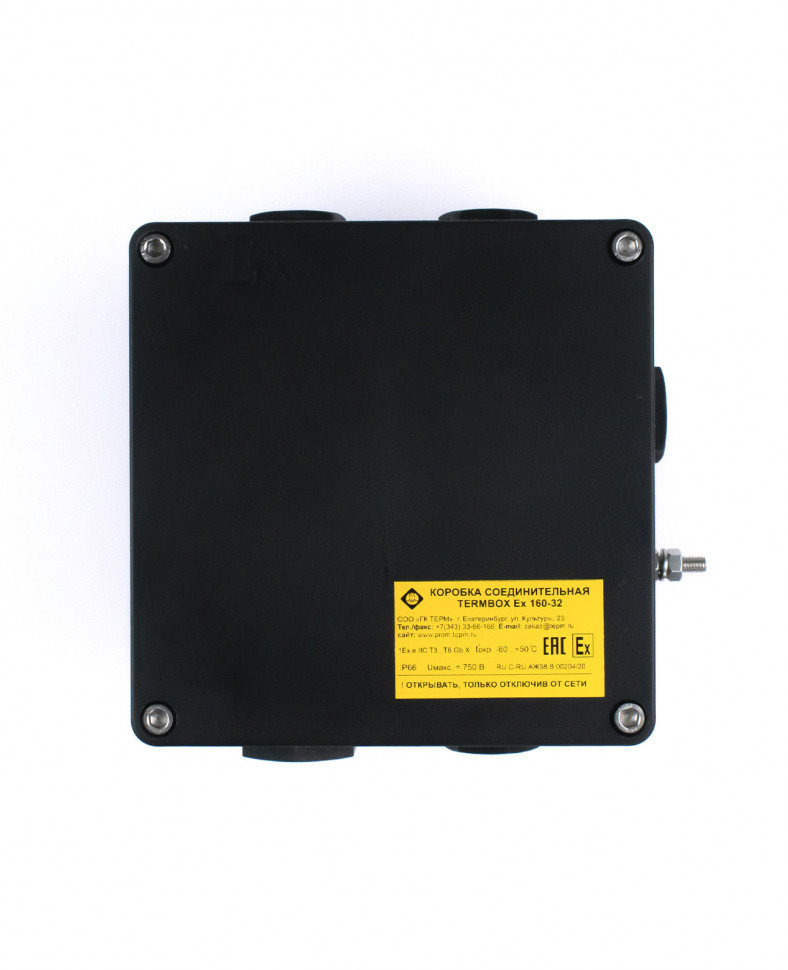

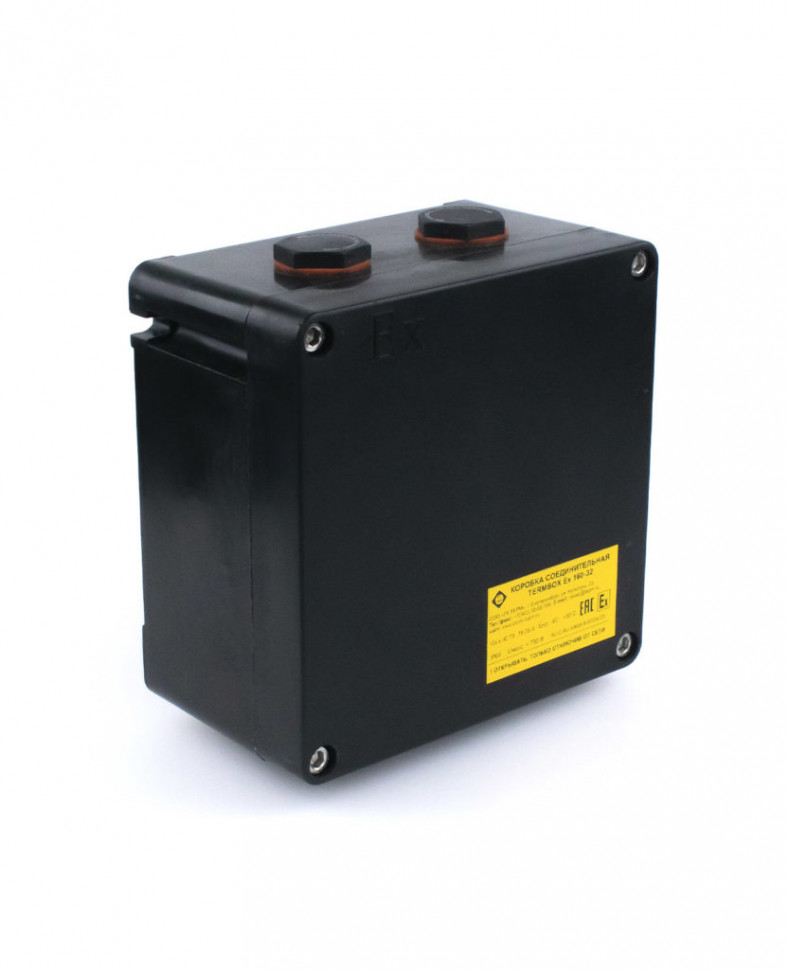

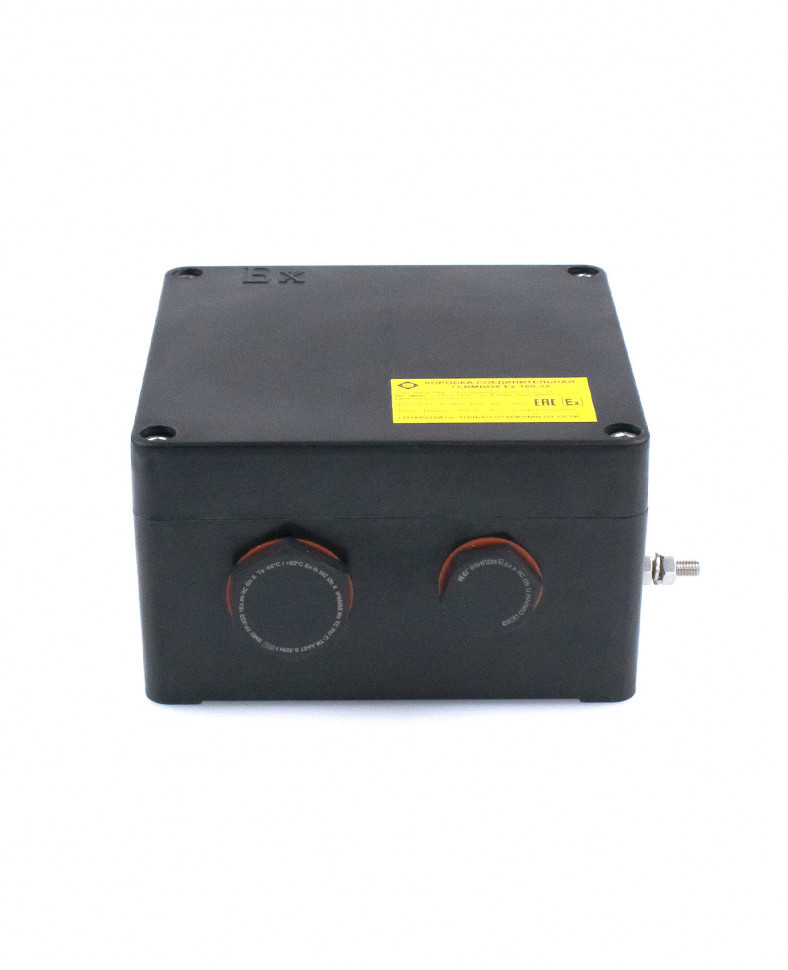

Коробка соединительная TERMBOX Ex 160-32 предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Коробка устанавливается на трубопровод при помощи кронштейна или на близлежащую металлоконструкцию.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 66 А |
| Клеммные наборы | 16 мм2 |
| Номинальные размеры | 160х160х93 мм |
| Масса | 1,8 кг |

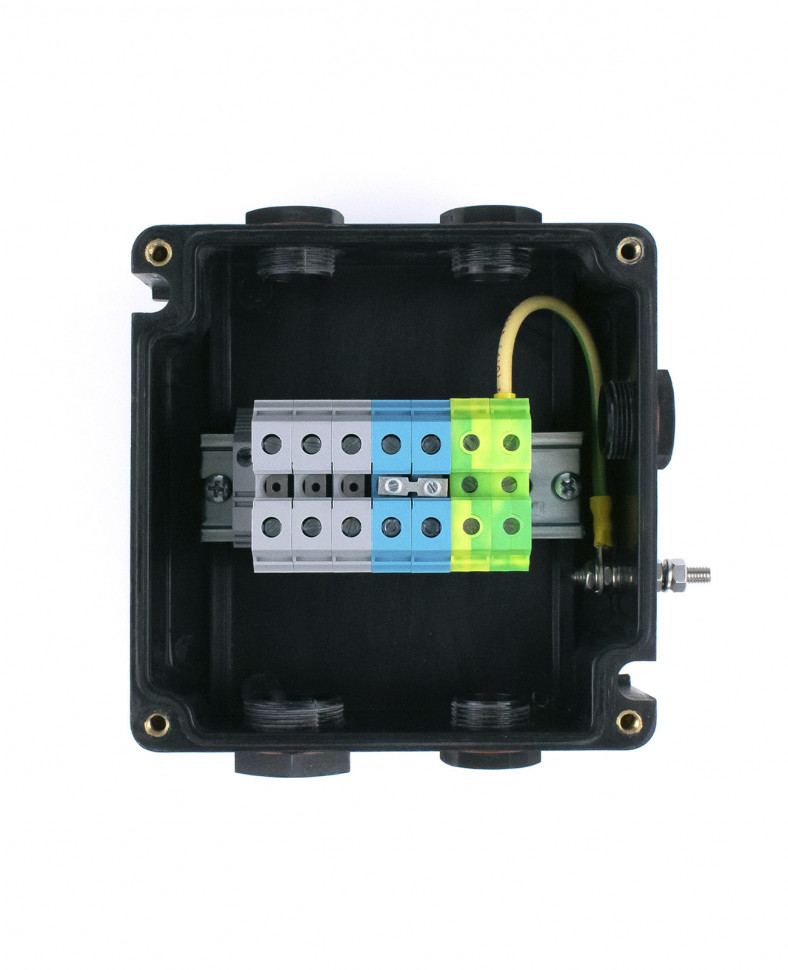

Комплектация TERMBOX Ex 160-32
| Наименование детали | Кол-во, шт. |
| Корпус 160х160х92 мм | 1 |
| Клеммник винтовой L 16 мм2 | 3 |
| Клеммник винтовой N 16 мм2 | 2 |
| Клеммник винтовой PE 16 мм2 | 2 |
| Держатель клемм | 2 |
| DIN-рейка 140 мм с крепежом | 1 |
| Перемычка 140 мм | 1 |
| Перемычка для клеммников | 1 |
| Заглушка М25 | 4 |
| Заглушка М32 | 1 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
