Назначение
Коробка TERMBOX Ex 255-32 предназначена для подключения силовых кабелей к кабелям нагревательным саморегулирующимся и резистивным нагревательным кабелям, а также для соединения и разветвления силовых кабелей (в том числе бронированных).
Коробка устанавливается на близлежащую металлоконструкцию. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 2,5 до 35 мм².
Технические характеристики
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 750 В |
| Максимальный ток | до 109 А |
| Клеммные наборы | 35 мм2 |
| Номинальные размеры | 255х250х122 мм |
| Масса | 3,9 кг |

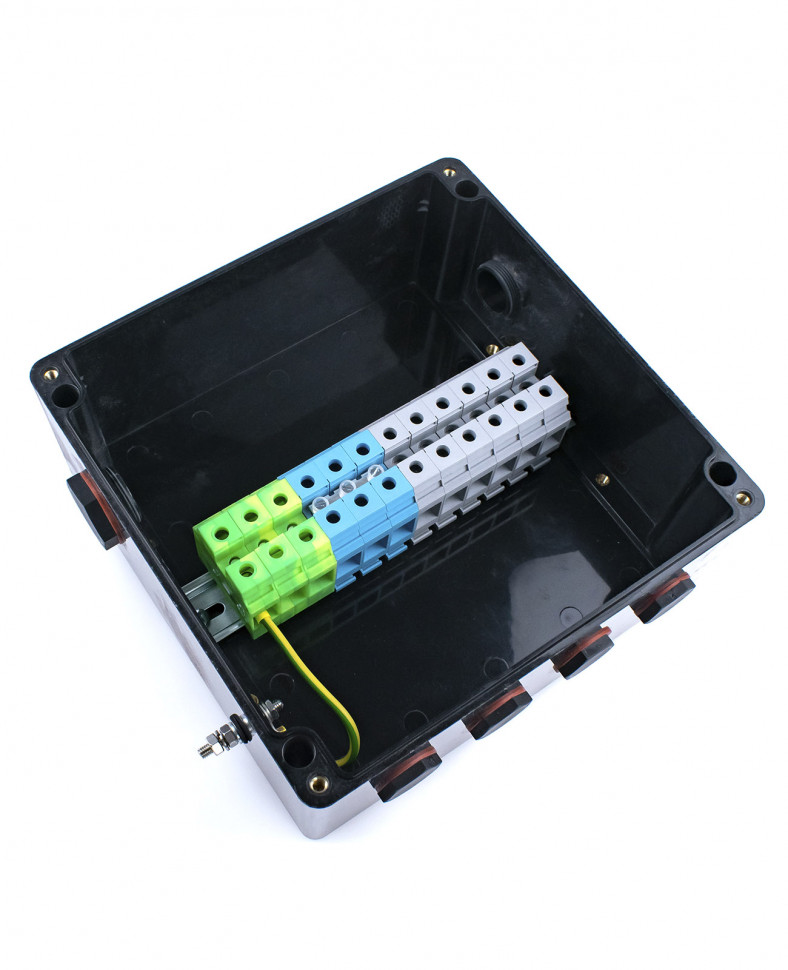

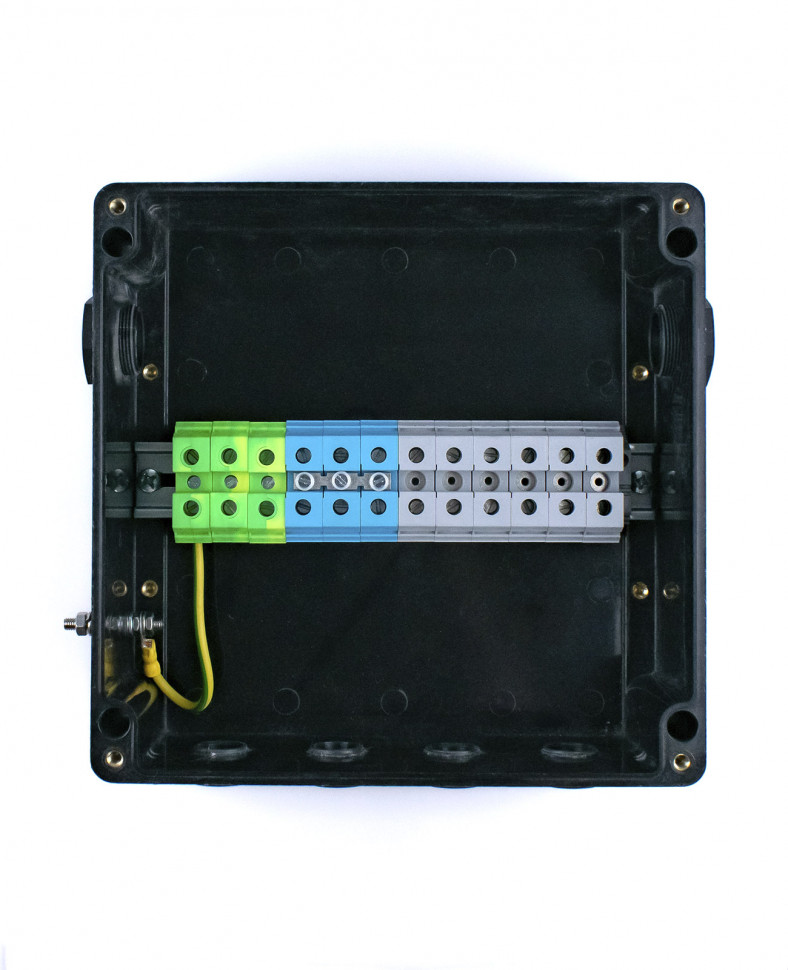

Комплектация TERMBOX Ex 255-32
| Наименование детали | Кол-во, шт. |
| Корпус 255х250х122 мм | 1 |
| Клеммник винтовой L 35 мм2 | 6 |
| Клеммник винтовой N 35 мм2 | 3 |
| Клеммник винтовой PE 35 мм2 | 3 |
| Держатель клемм | 2 |
| DIN-рейка 230 мм с крепежом | 1 |
| Перемычка 250 мм | 1 |
| Перемычка для клеммников | 1 |
| Заглушка М25 | 4 |
| Заглушка М32 | 1 |
| Шпилька заземления М6х45 | 1 |
| Провод 0,5 м сечением 2 мм2 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
