Описание Локальный контроллер температуры ZT-С-…-P-WP и ZT-С-…-P-XP

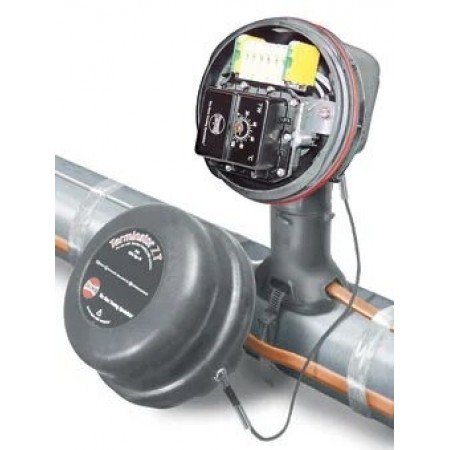

Термостаты ZT-WP и ZT-XP разработаны для управления системой электрообогрева путем контроля температуры поверхности трубы или резервуара в цепях электрообогрева, обеспечивающих защиту от замерзания трубопроводов и резервуаров. Каждый термостат представлен в четырех температурных модификациях и диапазонах температурного воздействия на датчик. Модель ZT-WP предназначена для установки на стене (или крепления на трубе, используя один монтажный кронштейн из нержавеющей стали1) и имеет гибкий ПВХ кожух для оцинкованного стального датчика с сальником и приспособлением для прохода через изоляцию. Модель ZT-XP включает монтажную колонку, упрощающую монтаж термостата непосредственно на трубе и предусматривает вход и подключение двух нагревательных кабелей внутри корпуса. Терминаторы ZT предназначены для использования в обычных (не классифицированных) областях и сертифицированы согласно ATEX для использования во взрывоопасных областях Категории 2 и 3 (зона 1 и 2) для использования в Категории 2 и 3 (зона 1 и 2).
Характеристики
| Степень защиты | IP66 |
| Максимальная температура воздействия трубы | 250 ° C |
| Минимальная температура монтажа | -60 ° C |
Рабочая температура окружающей среды:
| -60 ° C ≤ Ta ≤ +50 ° C | T5 100 ° C |
| -60 ° C ≤ Ta ≤ +40 ° C | T6 85 ° C |
| Максимально допустимое напряжение | 230 VAC2 |
| Коммутируемый ток | 25 A (омическая, NC контакт) |
| Переключение типа | контроллера или ограничителя |
Конструкция:
- - соединительная коробка, армированного стекло полимера с DIN рейкой и клеммами
- - Монтажный кронштейн из армированного стекло полимера(или кронштейн из нержавеющей стали)
- - Капиллярный датчик температуры
Диапазон регулирования температур:
| ZT-C-100 | 0 ° C до 100 ° C |
| ZT-C-200 | 0 ° C до 200 ° C |
| ZT-C-300 | 0 ° C до 300 ° C |
| ZT-C-500 | 20 ° C до 500 ° C |
Максимальная амплитуда срабатывания:
| ZT-C-100 | 7% / -1 ° K до +7 ° K |
| ZT-C-200 | 2,5% / -2 ° K до +10 ° K |
| ZT-C-300 | 2,5% / -2 ° K до +16 ° K |
| ZT-C-500 | 2,5 % / -2 ° K до +28 ° K |
Максимальная температура воздействия на датчик:
| ZT-C-100 | 230 ° C |
| ZT-C-200 | 230 ° C |
| ZT-C-300 | 345 ° C |
| ZT-C-500 | 530 ° C |
Размеры датчика / материал / длина капилляра:
| ZT-C-100 | 6 х 76 мм / нержавеющая сталь / 1 м |
| ZT-C-200 | 6 х 76 мм / нержавеющая сталь / 1 м |
| ZT-C-300 | 6 х 55 мм / нержавеющая сталь / 1 м |
| ZT-C-500 | 6 х 280 мм / нержавеющая сталь / 1 м |
| Максимум частота включений | 180 циклов / час |
| Электрическая износостойкость рабочих циклов | минута 100.000 циклов |
| Механическая износостойкость рабочих циклов | минута 300,000 циклов |
Особенности:
- 3 входа М25;
- 2 заглушки M25-B-EXE;
- 1 пылезащитный колпачок М 25;
- 1 уплотнитель GRW-L/TSTAT для ввода 2-х кабелей (+ 1 для датчика);
- 6 клемм 4mm² + 2 клеммы заземления 4mm²;
- 1 хомут В – 10.
- Для использования в (не-) взрывоопасных областях при максимальной температуре воздействия до 250°C
