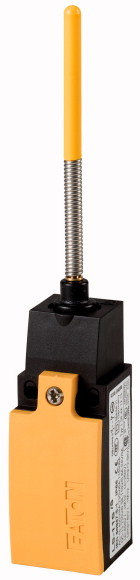

Программа поставок
| Основная функция | датчик положения | ||
| Идентификатор типа | LS(M)-… | ||
| Ассортимент | Гибкий стержень | ||
| Класс защиты | IP66, IP67 | ||
| оснащение | Законченное устройство | ||
| Температура окружающей среды | °C | -25 - +70 | |
| Пружинный контакт | да | ||
| Описание | не использовать в качестве предохранительного датчика положения | ||
| Назначение контактов | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Разм. = размыкающий контакт | 1 разм. | ||
| графические условные обозначения | |||
| Ход контакта ? = контакт закрыт ? = контакт открыт | |||
| Цвет | |||
| Крышка корпуса | желтый | ||
| Крышка корпуса | |||
| корпус | Металл | ||
| Способ подключения | Зажим Cage-Clamp | ||
| указания | Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden. Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 | ||
| Длина стержня | мм | 126 | |
| указания Управляющая головка переставляется на каждые 90°, что позволяет обеспечить настройку на вышеуказанное направление начала движения. |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | °C | -25 - +70 | |
| установочное положение | любая | ||
| Класс защиты | IP66, IP67 | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x (0,5 - 2,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) | |
| Контакты/коммутационная способность | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 400 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Расчетный рабочий ток | Ie | A | |
| AC-15 | |||
| 24 В | Ie | A | 6 |
| 220 В 230 В 240 В | Ie | A | 6 |
| 380 В 400 В 415 В | Ie | A | 4 |
| DC-13 | |||
| 24 В | Ie | A | 3 |
| 110 В | Ie | A | 0.6 |
| 220 В | Ie | A | 0.3 |
| Надёжность управляющей системы | |||
| при 24 В пост. тока/5 мА | HF | Частота отказов | < 10-7, < 1 отказа на 107 соединений |
| при 5 В пост. тока/1 мА | HF | Частота отказов | < 10-6, < 1 отказа на 5 x 106 соединений |
| Частота сети | Гц | макс. 400 | |
| Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1 | |||
| макс. предохранитель | A gG/gL | 6 | |
| Точность воспроизведения | мм | ± 0.15 | |
| условный ток короткого замыкания | кА | 1 | |
| Механические размеры | |||
| Механический срок службы | Переключения | x 106 | 8 |
| Удароустойчивость (импульс полусинуса 20 мс) | |||
| Стандартный контакт | g | 25 | |
| частота приведения в действие | Переключения/ч | 6000 | |
| Привод | |||
| механический | |||
| Сила нажатия начала/конца хода | N | 1,0/8,0 | |
| Моменты нажатия поворотных приводов | Нм | 0.2 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 |
Технические характеристики согласно ETIM 6.0
| Sensors (EG000026) / End switch (EC000030) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Position switch / Position switch (Type 1) (ecl@ss8.1-27-27-06-01 [AGZ382012]) | |||
| Width sensor | mm | 31 | |
| Diameter sensor | mm | 0 | |
| Height of sensor | mm | 61 | |
| Length of sensor | mm | 33.5 | |
| Rated operation current Ie at AC-15, 24 V | A | 6 | |
| Rated operation current Ie at AC-15, 125 V | A | 6 | |
| Rated operation current Ie at AC-15, 230 V | A | 6 | |
| Rated operation current Ie at DC-13, 24 V | A | 3 | |
| Rated operation current Ie at DC-13, 125 V | A | 0.8 | |
| Rated operation current Ie at DC-13, 230 V | A | 0.3 | |
| Switching function | Quick-break switch | ||
| Output electronic | No | ||
| Forced opening | No | ||
| Number of safety auxiliary contacts | 0 | ||
| Number of contacts as normally closed contact | 1 | ||
| Number of contacts as normally open contact | 1 | ||
| Number of contacts as change-over contact | 0 | ||
| Type of interface | None | ||
| Type of interface for safety communication | None | ||
| Housing according to norm | - | ||
| Construction type housing | Cuboid | ||
| Material housing | Metal | ||
| Coating housing | - | ||
| Type of control element | Spring-rod | ||
| Alignment of the control element | - | ||
| Type of electric connection | Cable entry metrical | ||
| With status indication | No | ||
| Suitable for safety functions | Yes | ||
| Explosion safety category for gas | None | ||
| Explosion safety category for dust | None | ||
| Ambient temperature during operating | °C | -25 - 70 | |
| Degree of protection (IP) | IP67 |
Апробации
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
