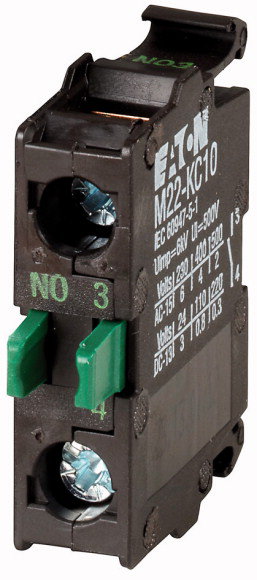

Описание M22-KC10 Контактный элемент, болтовое соединение, крепление на монтажное основание, 1 замыкающий контакт
Технические характеристики
| Артикул | 216380 |
| Габариты, ШхВхГ, мм | 38x10x32 |
| Объем, дм3 | 0.012 |
| Масса, кг | 0.011 |
Программа поставок
| Ассортимент | RMQ-Titan (отверстие 22,5 мм) | ||
| Основная функция | Дополнительное оснащение | ||
| Отдельное устройство/законченное устройство | Функциональный блок | ||
| Основная функция дополнительного оснащения | Контактные элементы | ||
| Техника присоединения | Винтовые клеммы | ||
| крепление | Крепление базовой части | ||
| Назначение контактов | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Класс защиты | IP20 | ||
| Подключение к SmartWire-DT | нет | ||
| указания
макс. 3 шт. на нижнюю часть корпуса |
|||
Технические характеристики
| Общая информация | |||
| Механический срок службы | Переключения | x 106 | > 5 |
| Класс защиты | IP20 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
| Температура окружающей среды | °C | ||
| разомкнут | °C | -25 - +70 | |
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 0,75 - 2,5 | |
| многожильный | мм2 | 0,5 - 2,5 | |
| тонкопроволочный с оконечной муфтой | мм2 | 0,5 - 1,5 | |
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 500 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Надёжность управляющей системы | |||
| при 24 В пост. тока/5 мА | HF | Частота отказов | < 10-7 (т.е. 1 отказ на 107 соединений) |
| при 5 В пост. тока/1 мА | HF | Частота отказов | < 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) |
| макс. защита от короткого замыкания | |||
| без плавкого предохранителя | Тип | PKZM0-10/FAZ-B6/1 | |
| Предохранитель | gG/gL | A | 10 |
| Коммутационная способность | |||
| Расчетный рабочий ток | Ie | A | |
| AC-15 | |||
| 115 В | Ie | A | 6 |
| 220 В 230 В 240 В | Ie | A | 6 |
| 380 В 400 В 415 В | Ie | A | 4 |
| 500 В | Ie | A | 2 |
| DC-13 | |||
| 24 В | Ie | A | 3 |
| 42 В | Ie | A | 1.7 |
| 60 В | Ie | A | 1.2 |
| 110 В | Ie | A | 0.6 |
| 220 В | Ie | A | 0.3 |
| Электрический срок службы | |||
| AC-15 | |||
| 230 В/0,5 A | Переключения | x 106 | 1.6 |
| 230 В/1,0 A | Переключения | x 106 | 1 |
| 230 В/3,0 A | Переключения | x 106 | 0.7 |
| DC-13 | |||
| 12 В/2,8 A | Переключения | x 106 | 1.2 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 6 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.11 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
| Number of contacts as change-over contact | 0 | ||
| Number of contacts as normally open contact | 1 | ||
| Number of contacts as normally closed contact | 0 | ||
| Rated operation current Ie at AC-15, 230 V | A | 6 | |
| Type of electric connection | Screw connection | ||
| Model | Top mounting | ||
| Mounting method | Floor fastening | ||
Апробации
| Стандарты продукта | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking | ||
| Номер документа UL | E29184 | ||
| Номер категории контроля UL | NKCR | ||
| Номер документа CSA | 012528 | ||
| Номер класса CSA | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | UL/CSA Type: - |
