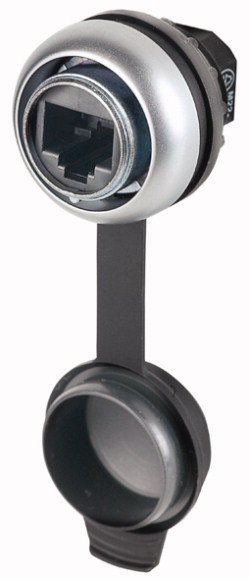

Описание M22-RJ45-SA Интерфейс RJ-45
Технические характеристики
| Артикул | 107413 |
| Габариты, ШхВхГ, мм | 30x30x30 |
| Объем, дм3 | 0.027 |
| Масса, кг | 0.018 |
Программа поставок
| Ассортимент | RMQ-Titan (отверстие 22,5 мм) | ||
| Принадлежности | Общее дополнительное оснащение | ||
| Основная функция | Дополнительное оснащение | ||
| Основная функция дополнительного оснащения | Гнездо | ||
| Отдельное устройство/законченное устройство | Отдельное устройство | ||
| Класс защиты | IP65 (с закрытой крышкой) IP20 (со вставленным штекером) |
||
| Применяемое для | Монтаж спереди RJ45, гнездо/гнездо 8/8, CAT5e |
||
| рамка | Рамка Titan | ||
| Подключение к SmartWire-DT | нет | ||
| SH: Schirmung |
Технические характеристики
| Технические характеристики | |||
| Номинальное напряжение | UL | Перем. ток 24 В | |
| Диапазон напряжений | Перем. ток 50 В | ||
| Расчетный рабочий ток | мА | 1500 | |
| Полюсы | 8 | ||
| Класс / Категория | 5 | ||
| Вид контакта | 1 : 1 | ||
| Экранирование | да | ||
| Общая информация | |||
| Конструктивное исполнение | RJ45 | ||
| Проходное сопротивление | < 30 mOhm | ||
| Материал контакта | CuSn, позолоченный | ||
| Монтаж | Вырез на передней панели d = 22,5 мм | ||
| Глубина установки | мм | ca. 70 (incl. Kr?mmung) | |
| Температура окружающей среды | °C | -25 - +70 | |
| Хранение | °C | - 25 - + 80 | |
| Механический срок службы | Переключения | < 750 циклов соединения и разъединения | |
| Вес | кг/шт. | 0.02 | |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Accessories for control circuit devices (EC002024) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Low-voltage switch technology (accessories) / Control circuit devices (accessories) (ecl@ss8.1-27-37-92-16 [ACO043008]) | |||
| Type of electrical accessory | - | ||
| Type of mechanical accessory | - | ||
Апробации
| Стандарты продукта | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| Номер документа UL | E330994 | ||
| Номер категории контроля UL | DUXR, DUXR7 | ||
| Номер документа CSA | UL report applies to both US and Canada | ||
| Номер класса CSA | - | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | IEC: IP65 and UL/CSA NEMA Type 12 when closed, IP20 when connected |
