Технические характеристики
| Артикул | 226161 |
| Габариты, ШхВхГ, мм | 68x44x40 |
| Объем, дм3 | 0.144 |
| Масса, кг | 0.063 |
Программа поставок
| Ассортимент | Управляющее реле easyRelay | ||
| Ассортимент | RMQ-Titan (отверстие 22,5 мм) | ||
| Основная функция | Дополнительное оснащение | ||
| Принадлежности | Общее дополнительное оснащение | ||

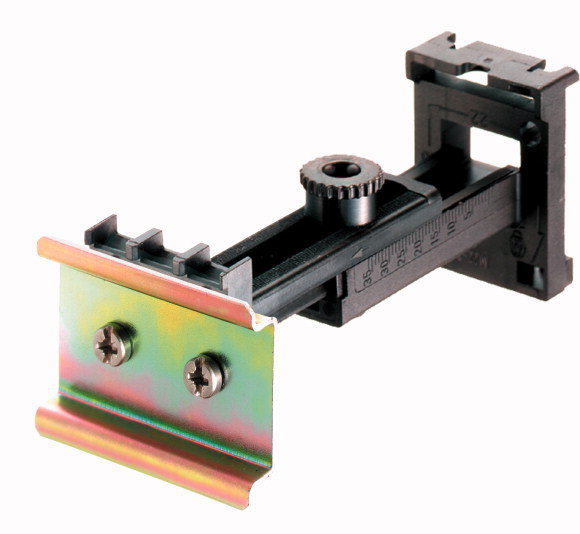

| Основная функция дополнительного оснащения | Телескопический зажим | ||
| Отдельное устройство/законченное устройство | Отдельное устройство | ||
| Бесступенчатая регулировка, винтовое и зажимное крепление (DIN рейка IEC/EN 60715) допускается макс. 10 x M22-TC на корпус, из них 5 с фиксирующимися кнопками не использовать в комбинации с аварийными кнопочными выключателями с DIN рейкой 35 мм согласно IEC/EN 60715 Бесступенчатая регулировка посредством шкал 75 - 115 мм | |||
| ширина | мм | 44 | |
| Применяемое для | easy200 easy500 easy700 easy800 MFD-CP8 EC4P PKZM0 PKE | ||
| Подключение к SmartWire-DT | нет | ||
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Телескопический адаптер | ||
| Ассортимент | Компактные ПЛК EC4P | ||
| Функция | Дополнительное оснащение | ||
| Принадлежности | Установочные принадлежности |
Технические характеристики
| Общая информация | |||
| Температура окружающей среды | °C | ||
| разомкнут | °C | -25 - +70 | |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Неприемлемо. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Accessories for control circuit devices (EC002024) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Low-voltage switch technology (accessories) / Control circuit devices (accessories) (ecl@ss8.1-27-37-92-16 [ACO043008]) | |||
| Type of electrical accessory | - | ||
| Type of mechanical accessory | - | ||
Апробации
| Стандарты продукта | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking | ||
| Номер документа UL | E29184 | ||
| Номер категории контроля UL | NKCR | ||
| Номер документа CSA | 012528 | ||
| Номер класса CSA | 3211-03 | ||
| North America Certification | UL listed, CSA certified |
