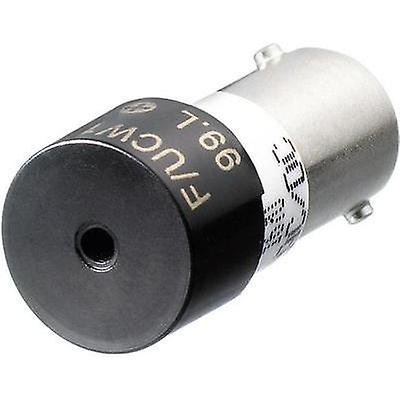

M22-XAMP Звуковой модуль f=2300Гц, 83дБ/10см, 18-30мА, прерывистый тон, 24В +10% -15% (DC)

M22-XAMP Звуковой модуль f=2300Гц, 83дБ/10см, 18-30мА, прерывистый тон, 24В +10% -15% (DC)
Артикул: 229028
Наличие уточняйте у менеджеров
826,19 ₽

К сравнению В избранное

Категории: Акустические сигнальные устройства

Обзор

Технические характеристики

Артикул 229028
Габариты, ШхВхГ, мм 30x10x10
Объем, дм3 0.003
Масса, кг 0.015

Программа поставок

Ассортимент RMQ-Titan (отверстие 22,5 мм)
Основная функция дополнительного оснащения Зуммер для звукового сигнала
Основная функция Дополнительное оснащение
Отдельное устройство/законченное устройство Отдельное устройство
Описание 83 дБ/10 см, 18 - 30 мА, положительный полюс на X1, f = 2300 Гц
Функция Прерывистый сигнал, 24 В DC (+10 %/-15 %)
Вид сигнала Прерывистый сигнал
Применяемое для BA 9s цоколь
Подключение к SmartWire-DT нет

Технические характеристики

Общая информация
Температура окружающей среды °C
разомкнут °C -25 - +70

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 0
Потеря мощности на полюс, в зависимости от тока Pvid W 0
Потеря мощности оборудования, в зависимости от тока Pvid W 0
Статическая потеря мощности, не зависит от тока Pvs W 0.4
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению По запросу
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Acoustic indicator (EC001026)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Acoustic alarm unit (ecl@ss8.1-27-37-12-14 [AKF032011])
Type of acoustic signal Pulse tone
Operating voltage at AC 50 Hz V 0 - 0
Operating voltage at AC 60 Hz V 0 - 0
Operating voltage at DC V 24 - 24
Voltage type DC

Апробации

Стандарты продукта IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
Номер документа UL E29184
Номер категории контроля UL NKCR
Номер документа CSA 012528
Номер класса CSA 3211-03
North America Certification UL listed, CSA certified
