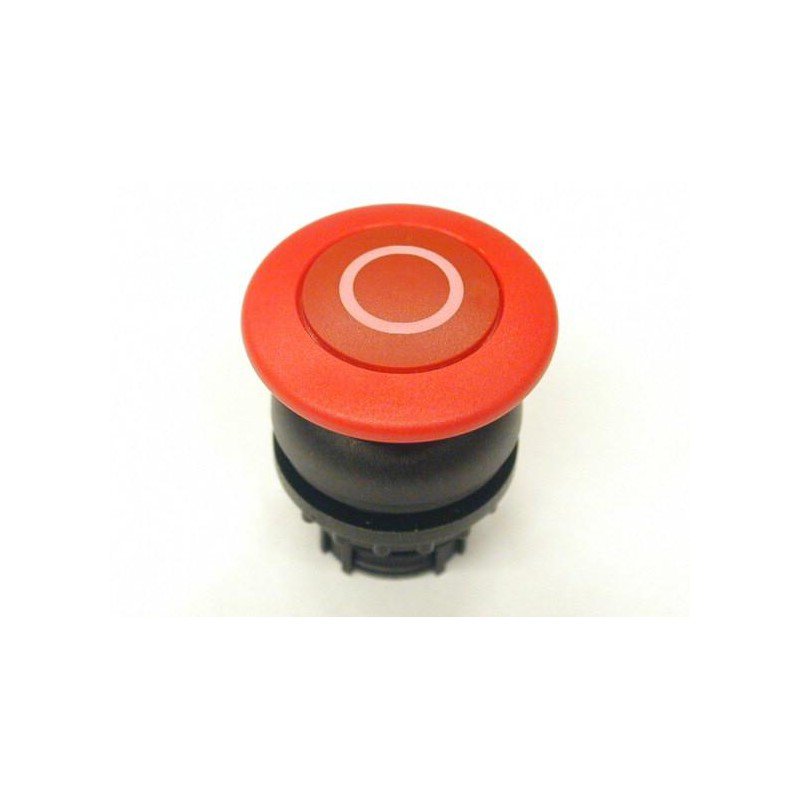

Description M22S-DRP-R-X0 Головка кнопки грибовидная, с фиксацией, цвет красный, черное лицевое кольцо
Технические характеристики
| Артикул | 216752 |
| Габариты, ШхВхГ, мм | 70x30x30 |
| Объем, дм3 | 0.059 |
| Масса, кг | 0.02 |
Программа поставок
| Ассортимент | RMQ-Titan (отверстие 22,5 мм) | ||
| Основная функция | Грибовидные кнопки | ||
| Отдельное устройство/законченное устройство | Отдельное устройство | ||
| конструктивное исполнение | Гриб | ||
| с фиксацией | |||
| Цвет | |||
| Гриб | красный | ||
| Кнопочная панель | |||
| Кнопочная панель | красный | ||
| с маркировкой | |||
| Класс защиты | IP67, IP69K | ||
| рамка | Рамка черная | ||
| Подключение к SmartWire-DT | да, с модулями подключения SWD-RMQ | ||
| размеры передней панели | 22 x 22 | ||
| Функция | с фиксацией | ||
| указания | Возможность изменения с фиксацией/без фиксации на устройстве |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947 VDE 0660 |
||
| Механический срок службы | Переключения | x 106 | > 1 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
| Температура окружающей среды | °C | ||
| разомкнут | °C | -25 - +70 | |
| Хранение | °C | - 40 - + 80 | |
| установочное положение | любая | ||
| Удароустойчивость | g | 30 Длительность ударного воздействия 11 мс Полусинус согл. IEC 60068-2-27 |
|
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Неприемлемо. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for mushroom push-button actuators (ecl@ss8.1-27-37-12-12 [AKF030011]) | |||
| Colour button | Red | ||
| Construction type lens | Round | ||
| Diameter cap | mm | 36.5 | |
| Hole diameter | mm | 22 | |
| Width opening | mm | 22 | |
| Height meter opening | mm | 6 | |
| Degree of protection (IP) | IP67 | ||
| Type of button | Flat | ||
| Suitable for illumination | No | ||
| Switching function latching | Yes | ||
| Spring-return | No | ||
| With front ring | Yes | ||
| Material front ring | Plastic | ||
| Colour front ring | Black | ||
| Suitable for emergency stop | No | ||
| Unlocking method | - | ||
Апробации
| Стандарты продукта | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking | ||
| Номер документа UL | E29184 | ||
| Номер категории контроля UL | NKCR | ||
| Номер документа CSA | 012528 | ||
| Номер класса CSA | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | UL/CSA Type 3R, 4X, 12, 13 |
