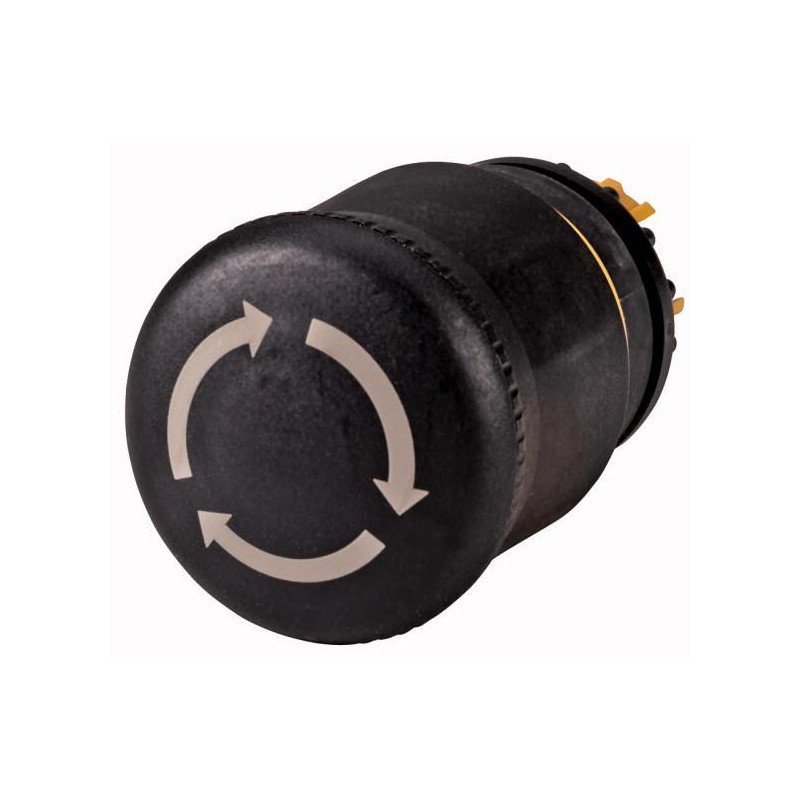

M22S-PVT Головка кнопки аварийной остановки, отмена фиксации поворотом, черное лицевое кольцо

271499e
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Description M22S-PVT Головка кнопки аварийной остановки, отмена фиксации поворотом, черное лицевое кольцо

Технические характеристики

Артикул 271499
Габариты, ШхВхГ, мм 70x30x30
Объем, дм3 0.101
Масса, кг 0.046

Программа поставок

Ассортимент RMQ-Titan (отверстие 22,5 мм)
Основная функция Кнопки "стоп"
Кнопки останова
Отдельное устройство/законченное устройство Отдельное устройство
конструктивное исполнение Грибовидная форма
Подсветка без подсветки
Разблокирование поворотом
Цвет
Грибовидная кнопка черный
Цоколь желтый
Значение RAL RAL 9005
Класс защиты IP67, IP69K
IEC/EN 60529
рамка без рамки
Подключение к SmartWire-DT да, с модулями подключения SWD-RMQ
размеры передней панели 35

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60947
VDE 0660
Механический срок службы Переключения x 106 > 0.1
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды °C
разомкнут °C -25 - +70
установочное положение любая
Удароустойчивость g 50
Длительность ударного воздействия 11 мс
Полусинус
согл. IEC 60068-2-27

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 0
Потеря мощности на полюс, в зависимости от тока Pvid W 0
Потеря мощности оборудования, в зависимости от тока Pvid W 0
Статическая потеря мощности, не зависит от тока Pvs W 0
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению По запросу
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Неприемлемо.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for mushroom push-button actuators (ecl@ss8.1-27-37-12-12 [AKF030011])
Colour button Black
Construction type lens Round
Diameter cap mm 38
Hole diameter mm 22
Width opening mm 22
Height meter opening mm 6
Degree of protection (IP) IP67
Type of button Flat
Suitable for illumination No
Switching function latching Yes
Spring-return No
With front ring No
Material front ring Plastic
Colour front ring Black
Suitable for emergency stop No
Unlocking method Turn unlatching mechanism

Апробации

Стандарты продукта IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
Номер документа UL E29184
Номер категории контроля UL NKCR
Номер документа CSA 012528
Номер класса CSA 3211-03
North America Certification UL listed, CSA certified
Degree of Protection UL/CSA Type 3R, 4X, 12, 13
