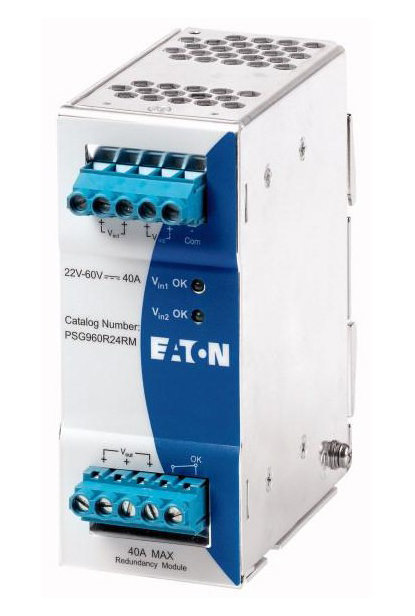

Ассортимент продукции | Источники питания ПСЖ | ||
Поддиапазон | Модуль резервирования | ||
Описание | Для развязки блоки питания такого же типа, которые подключены параллельно на выходной стороне для целей резервирования | ||
Диапазон входного напряжения | 22 - 60 В ПОСТОЯННОГО ТОКА | ||
Номинальное входное напряжение | 24 - 48 В DC | ||
Номинальное выходное напряжение | Вв- 0.65 в | ||
Номинальный выходной ток | А | 40 |
Входные характеристики | |||
Номинальное входное напряжение | 24 - 48 В DC | ||
Диапазон входного напряжения | В | 24 - 48 В DC | |
Eingangsspannungsalarm_Relaiskontakt | Контакт реле замкнут ОК при падении напряжения на входе vin1 & Vin2 > 18 В +/- 5% и < 30 В | ||
Номинальный ток | Ян | А | (1+1) Redundanz : Ном. 2 х 25 (Н+1) Redundanz : Ном. 2 х 20 Einfache Информации При Использовании : Ням. 1 х 40 |
Предохранитель | 3 х 6, 10, 16 А (рекомендуемое) | ||
Выходные характеристики | |||
Номинальное выходное напряжение | Вв- 0.65 в | ||
Номинальный ток | А | Макс. 40 | |
Отстающий от Тать> +50 °С | > 50 °C (ОТ 2.5% / °С) | ||
Тепловыделение | Вт | 26 | |
Эффективность | % | 97 % нормы. | |
Ток короткого замыкания | < 25 А, никаких повреждений | ||
Общие характеристики | |||
Жилье | Алюминий | ||
Mtbf (среднее время между отказами) | > 800,000 ч | ||
Высота | мм | 121 | |
Ширина | мм | 50 | |
Глубина | мм | 122 | |
Вес | кг | 0.52 | |
Заделка | Винтовое соединение | ||
Мощность терминала | |||
гибкие наконечники/твердый | мм2 | 3.3 - 5.3 мм2 (AWG кабель 12 - 10) | |
Момент затяжки | Нм | 0.7 | |
Диапазон температуры окружающего воздуха | °С | ||
Операция | °С | -40 - +80 | |
влажная жара | Влажности, без конденсации < 95 % относительной влажности при температуре +25 °С | ||
Вибрации (МЭК/EN 60068-2-6) | 10 - 500 Гц на 30 м/с2 (3 G Макс ) в течение 60 мин. в x-оси, Y-оси, Z-ось направления | ||
Механическая ударопрочность (МЭК 60068-2-27) | 30 г (300 м/с2) во всех направлениях | ||
Степень загрязнения | 2 | ||
Климатические класс (МЭК) | 3K3 по EN 60721 | ||
Безопасность и особенности безопасности | |||
Напряжение изоляции | |||
Вход/ПЭ | 1,5 кв переменного тока | ||
Выход/ПЭ | 1,5 кв переменного тока | ||
Степень защиты | Степень защиты IP20 | ||
Класс защиты | Класса II с соединением ПЭ |
Технические данные для проверки дизайна | |||
Номинальный ток для заданного тепловыделения | Ян | А | 0 |
Тепловыделение на полюс, ток-зависимых | Пвид | Вт | 0 |
Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 0 |
Статические тепловыделение, внеоборотные-зависимых | Ппротив | Вт | 26 |
Мощность тепловыделения | Пдисс | Вт | 0 |
Температура окружающей среды мин. | °С | -40 | |
Рабочая температура окружающей среды Макс. | °С | 80 | |
МЭК/EN 61439 проверки дизайна | |||
10.2 прочность материалов и деталей | |||
10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
10.3 Степень защиты сборки | Отвечает требованиям стандарта продукта. | ||
10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
10.9 свойства изоляции | |||
Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. | ||
10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. | ||
10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Низковольтные промышленные компоненты (EG000017) / постоянного тока-Электропитание (EC002540) | |||
Электротехника, автоматизация, процесс управления / питания / питания (прочие) / постоянного тока-Электропитание (ecl@ss8.1-27-04-90-02 [AFZ644012]) | |||
Тип напряжение напряжения питания | Постоянного тока | ||
1-й среднее выходное напряжение | В | 21.35 - 59.35 | |
2-е среднее выходное напряжение | В | 0 - 0 | |
3-й среднее выходное напряжение | В | 0 - 0 | |
Макс. выходной ток 1 | А | 40 | |
Макс. выходной ток 2 | А | 0 | |
Макс. выходной ток 3 | А | 0 | |
Вторичное напряжение регулируется | Нет | ||
Номинальное значение выходного напряжения 1 | В | 24 | |
Номинальное значение выходного напряжения 2 | В | 0 | |
Номинальное значение выходного напряжения 3 | В | 0 | |
Номинальное значение выходного тока 1 | А | 24 | |
Номинальное значение выходного тока 2 | А | 0 | |
Номинальное значение выходного тока 3 | А | 0 | |
Защита от короткого замыкания | Да | ||
Номинальное напряжение питания переменного тока 50 Гц | В | 0 - 0 | |
Номинальное напряжение питания, В переменного тока 60 Гц | В | 0 - 0 | |
Номинальное напряжение питания при постоянном токе | В | 22 - 60 | |
Выходное напряжение стабилизируется | Нет | ||
Потребляемая мощность | Ва | 0 | |
Выходная мощность | Вт | 960 | |
Стабилизировалась | Нет | ||
Тип электрического подключения | Винтовое соединение | ||
Рейку можно | Да | ||
Возможность настенной установки | Нет | ||
Модульная версия | Да | ||
Ширина по количеству модульных расстояний | 0 | ||
Встроенный Ширина | мм | 50 | |
Встроенный в высоту | мм | 121 | |
Прямого монтажа возможные | Нет | ||
Ширина | мм | 50 | |
Высота | мм | 121 | |
Глубина | мм | 122 | |
Подходит для функций безопасности | Нет | ||
Сил в соответствии с IEC 61508 | Нет | ||
Уровень эффективности соотв. ЕН ИСО 13849-1 | Нет | ||
Степень защиты (IP) | Степень защиты IP20 |
