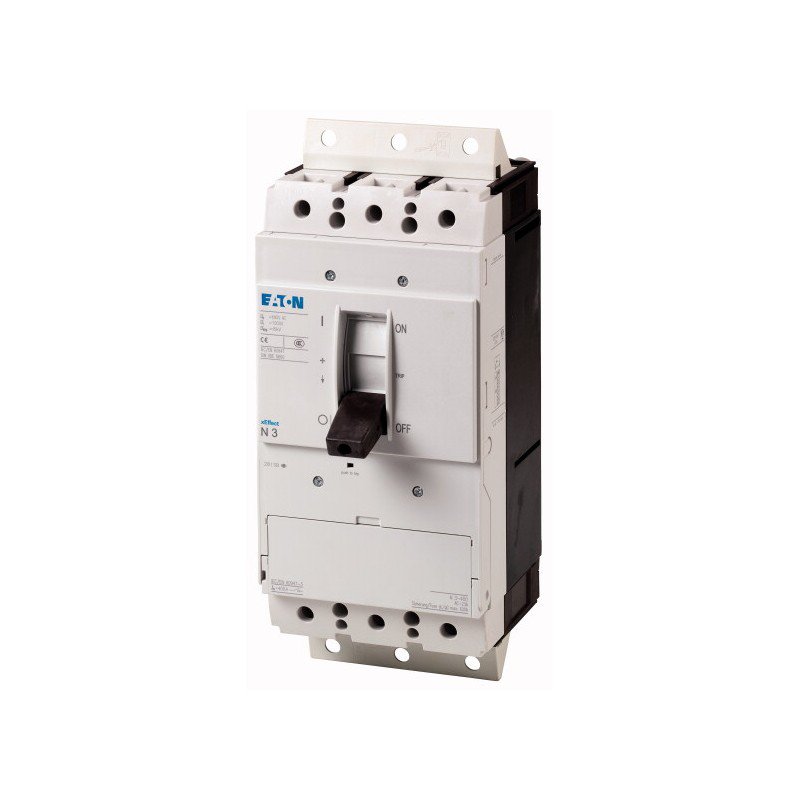

Описание N3-400-SVE Втычной выключатель-разъединитель, 400А, 3 полюса, 3 позиции
Технические характеристики
| Артикул | 168544 |
| Объем, дм3 | 10,093 |
| Масса, кг | 5,42 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 43.2 |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
| Version as main switch | Yes | ||
| Version as maintenance-/service switch | Yes | ||
| Version as safety switch | No | ||
| Version as emergency stop installation | Yes | ||
| Version as reversing switch | No | ||
| Max. rated operation voltage Ue AC | V | 690 | |
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 400 | |
| Rated permanent current at AC-21, 400 V | A | 0 | |
| Rated operation power at AC-3, 400 V | kW | 0 | |
| Rated short-time withstand current lcw | kA | 12 | |
| Rated operation power at AC-23, 400 V | kW | 200 | |
| Switching power at 400 V | kW | 0 | |
| Conditioned rated short-circuit current Iq | kA | 0 | |
| Number of poles | 3 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Motor drive optional | Yes | ||
| Motor drive integrated | No | ||
| Voltage release optional | Yes | ||
| Device construction | Built-in device plug-in technique | ||
| Suitable for ground mounting | Yes | ||
| Suitable for front mounting 4-hole | No | ||
| Suitable for front mounting center | No | ||
| Suitable for distribution board installation | Yes | ||
| Suitable for intermediate mounting | Yes | ||
| Colour control element | Black | ||
| Type of control element | Rocker lever | ||
| Interlockable | Yes | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Degree of protection (IP), front side | IP20 | ||
