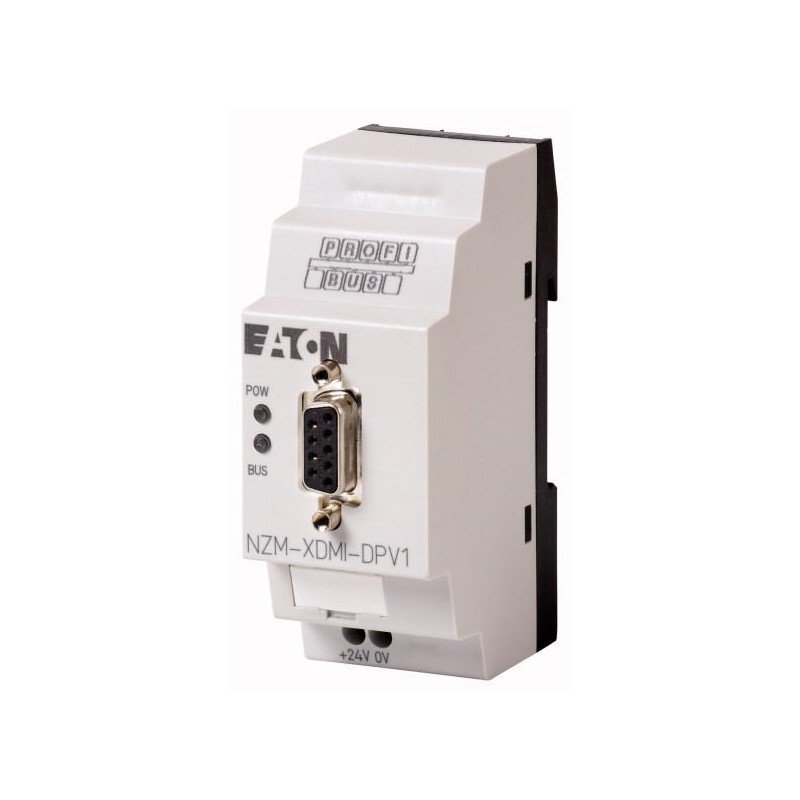

NZM-XDMI-DPV1 Интерфейс Profibus-DP

Товар в корзине
270333
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание NZM-XDMI-DPV1 Интерфейс Profibus-DP

Технические характеристики

Артикул 270333
Объем, дм3 0,194
Масса, кг 0,106

Программа поставок

Ассортимент Дополнительное оснащение
Принадлежности Диагностика, коммуникация
Описание

Подключение к модулю DMI

  • Перенос фазных токов, данных параметров, статуса и диагностики.
  • Перенос положения автоматических выключателей (электромонтаж вспомогательных контактных модулей на входы DMI).
  • Управление функциями пускателей мотора DMI и дистанционного привода NZM.
  • Распознавание цифровых входов и управление через полевую шину.
  • Подключение полевой шины в качестве подчиненного устройства PROFIBUS-DPV1. Работает с главными устройствами класса 1 и класса 2. Адресуется в диапазоне от 1 до 126.
Протокол шины PROFIBUS-DP
указания

Вставляется с соблюдением контура в модуль DMI.

Технические характеристики

Общая информация
Стандарты и предписания EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Размеры (Ш x В x Г) мм 35,5 x 90 x 58 (2 установочных мест)
Вес кг 0.15
Монтаж DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
одножильный мм2 0,2 - 4 (AWG 22 - 12)
тонкопроволочный с оконечной муфтой мм2 0,2 - 2,5 (AWG 22 - 12)
Стандартная отвёртка мм 3.5 x 0.8
макс. начальный пусковой момент Нм 0.6
Климатические внешние условия
Рабочая температура °C -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2
Конденсация Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение °C - 40 - 70
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) % 5 - 95
Давление воздуха (эксплуатация) hPa 795 - 1080
Коррозионная устойчивость см?/м?
IEC/EN 60068-2-42 4 дня SO2 см?/м? 10
IEC/EN 60068-2-43 4 дня H2S см?/м? 1
Механические внешние условия
Степень загрязнения 2
Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
Колебания (IEC/EN 60068-2-6) Гц
постоянная амплитуда 0,15 мм Гц 10 - 57
постоянное ускорение 2 г Гц 57 - 150
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс Шоки 18
Падение (IEC/EN 60068-2-31) Высота падения мм 50
свободное падение, в упаковке (IEC/EN 60068-2-32) M 1
установочное положение вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) кВ
Выход воздуха кВ 8
Разряд контакта кВ 6
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 V/m 10
Подавление радиочастотных помех EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)
Кабель питания кВ 2
Сигнальные провода кВ 2
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) кВ 0.5 (кабели питания симметричны)
Впуск согласно IEC/EN 61000-4-6 В 10
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции EN 50178
Электропитание
Номинальное напряжение Ue В 24 (-15/+20 %)
Допустимый диапазон В пост. тока 20.4 - 28.8
Остаточная пульсация % < 5
при 24 В пост. тока мА тип. 200
Посадки напряжения мс <= 10
Потеря мощности при 24 В пост. тока W 4,8
Защита от неправильной полярности
Электропитание да
Светодиодные индикаторы
Электропитание Светодиод питания (POW): зеленый
Светодиодный дисплей Светодиод PROFIBUS-DP (BUS): зеленый
Сеть
Техника присоединения SUB-D, 9 полюсов, гнездо
Гальваническое разделение Шина питающего напряжения (простая), шина и источник питания NZM-XDMI612 (безопасное разъединение)
Функция Подчиненное устройство PROFIBUS-DP
Интерфейс RS485
Протокол шины PROFIBUS-DP
Скорости передачи данных автоматический поиск до 12 Мбит/с
Концевое сопротивление шины требуется отдельная внешняя заглушка шины
Адреса шины 1…126 через DMI
Службы
циклический Состояние ВКЛ./ВЫКЛ./Сработал (подробно), предупреждения о нагрузке, фазные токи I1/I2/I3 [A], активация дистанционного привода, индикация/управление NZM-XDMI612, входы/выходы, функции пускателя двигателя
ациклически Вид/подгонка настройка защиты, список событий, идентификация, часы эксплуатации, переключения, время

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604)
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010])
Supply voltage AC 50 Hz V 0 - 0
Supply voltage AC 60 Hz V 0 - 0
Supply voltage DC V 0 - 0
Voltage type of supply voltage DC
Supporting protocol for TCP/IP No
Supporting protocol for PROFIBUS Yes
Supporting protocol for CAN No
Supporting protocol for INTERBUS No
Supporting protocol for ASI No
Supporting protocol for KNX No
Supporting protocol for MODBUS No
Supporting protocol for Data-Highway No
Supporting protocol for DeviceNet No
Supporting protocol for SUCONET No
Supporting protocol for LON No
Supporting protocol for SERCOS No
Supporting protocol for PROFINET IO No
Supporting protocol for PROFINET CBA No
Supporting protocol for Foundation Fieldbus No
Supporting protocol for EtherNet/IP No
Supporting protocol for AS-Interface Safety at Work No
Supporting protocol for DeviceNet Safety No
Supporting protocol for INTERBUS-Safety No
Supporting protocol for PROFIsafe No
Supporting protocol for SafetyBUS p No
Supporting protocol for other bus systems No
Radio standard Bluetooth No
Radio standard WLAN 802.11 No
Radio standard GPRS No
Radio standard GSM No
Radio standard UMTS No
IO link master No
System accessory Yes
Degree of protection (IP) IP20
With potential separation No
Fieldbus connection over separate bus coupler possible No
Rail mounting possible Yes
Wall mounting/direct mounting No
Front build in possible Yes
Rack-assembly possible No
Suitable for safety functions No
Category according to EN 954-1 -
SIL according to IEC 61508 None
Performance level acc. to EN ISO 13849-1 None
Appendant operation agent (Ex ia) No
Appendant operation agent (Ex ib) No
Explosion safety category for gas None
Explosion safety category for dust -
Width mm 35
Height mm 90
Depth mm 55

Размеры

NZM-XDMI-DPV1 EASY2…
