Технические характеристики
| Артикул | 271522 |
| Объем, дм3 | 12,6 |
| Масса, кг | 2,614 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | изолированный корпус | ||

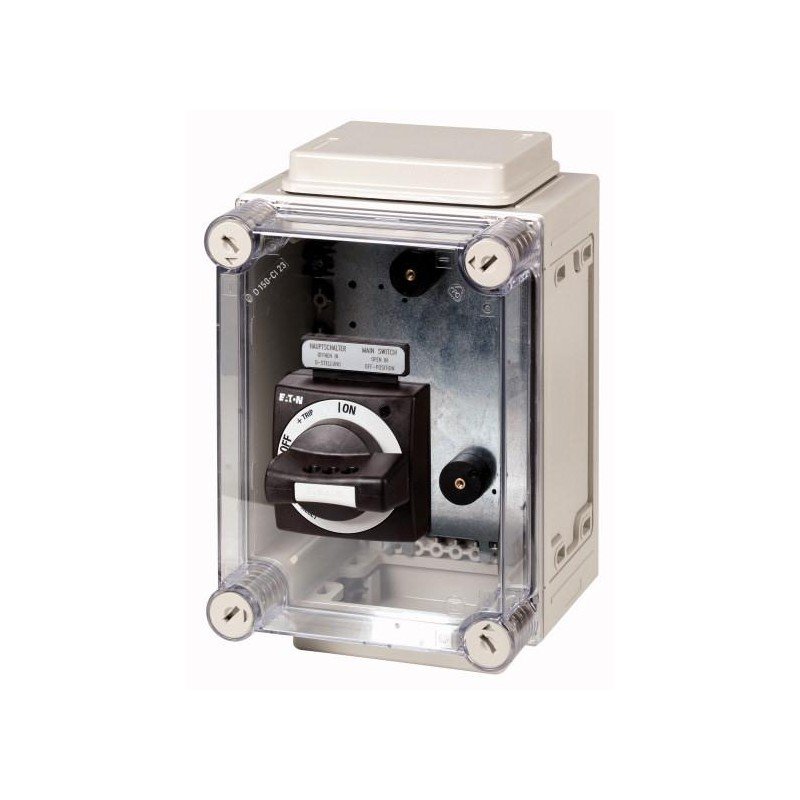

| Описание | с поворотной ручкой с дверной муфтой В сборе со всеми необходимыми функциональными деталями | ||
| Функция | Стандарт, черный/серый | ||
| Возможность блокировки | Возможность запирания в положении 0 на ручке с числом навесных замков до 3 штук. Дополнительная блокировка крышки. | ||
| Принадлежности | Принадлежности, прочее | ||
| Количество полюсов | 3-полюсн. | ||
| Стандарт/сертификат | IEC | ||
| Типоразмер | NZM1 | ||
| Класс защиты | IP65 | ||
| Базовый корпус | CI23-150 | ||
| клемма для 5 провода с возможностью модернизации (нулевой провод) | K10/1, K25/1 | ||
| Применяемое для | NZM1, PN1, N(S)1 | ||
| указания Подходящий для монтажа автоматических выключателей и силовых разъединителей корпуса для отдельной установки с вводом проводки сверху и снизу. Включая крепежные ленты для настенной установки. Устойчивость к коротким замыканиям при 415 В 50/60 Гц до 10 кА. Не в комбинации с дистанционным приводом NZM…-XR…, Штекерный разъем NZM…-XSV или выкатное устройство NZM…-XAV. Изолированная дополнительная клемма для 4 или 5-го полюса заказывается отдельно. Корпус CI-K5 с жесткими метрическими выштамповками Корпус CI23 с фланцами CI43, CI45 и CI48 имеют панели ввода кабеля. Только для выключателей со столбчатыми зажимами для прямого подключения кабелей. | |||
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Empty enclosure for switchgear (EC000712) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Empty housing for switch devices (ecl@ss8.1-27-37-13-01 [AKN343011]) | |||
| Material housing | Plastic | ||
| Width | mm | 187.5 | |
| Height | mm | 250 | |
| Depth | mm | 175 | |
| With transparent cover | Yes | ||
| Suitable for emergency stop | No | ||
| Model | Surface mounting | ||
| Degree of protection (IP) | IP65 | ||
