Описание NZM1-XU480-525AC Расцепитель минимального напряжения, 480-525В AC

Технические характеристики

Артикул 259446
Объем, дм3 0,078
Масса, кг 0,044

Программа поставок

Ассортимент Дополнительное оснащение
Принадлежности Расцепители минимального напряжения
Принадлежности Расцепители минимального напряжения
Стандарт/сертификат UL/CSA, IEC
Типоразмер NZM1

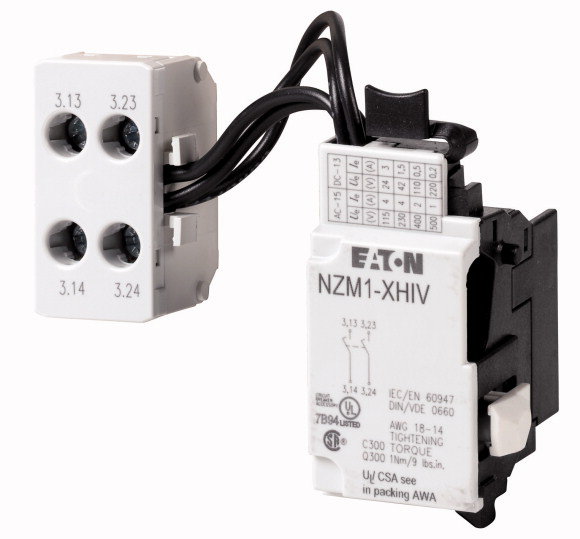

Описание Отключение без задержки автоматического выключателя NZM или силового разъединителя N при уменьшении управляющего напряжения ниже 35 - 70% US. Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем. Если расцепитель минимального напряжения обесточен, надежно предотвращается прикосновение к главным контактам выключателя при попытке включения. Расцепитель минимального напряжения не устанавливается одновременно с опережающим вспомогательным контактом NZM…-XHIV… или расцепителем рабочего тока NZM…-XA….
Способ подключения с клеммным блоком со стороны левого переключателя
Вспомогательный контакт без вспомогательного контакта
Номинальное управляющее напряжение источника питания Us В 480 - 525 V 50/60 Hz
Применяемое для NZM1(-4), N(S)1(-4)

Технические характеристики

Расцепители минимального напряжения
Номинальное управляющее напряжение источника питания Us В
Переменное напряжение Us В перем. тока 24 - 600
постоянное напряжение Us В пост. тока 12 - 250
Номинальное управляющее напряжение источника питания Us В 480 - 525 V 50/60 Hz
Рабочий диапазон
Напряжение отпускания x Us 0.35 - 0.7
Напряжение натяжения x Uc 0.85 - 1.1
потребляемая мощность
Переменное напряжение
Мощность трогания, перем. ток VA 1.5
Мощность удержания переменного тока VA 1.5
постоянное напряжение x Us
Мощность трогания, пост. ток W 0.8
Мощность удержания постоянного тока W 0.8
Максимальное время открытия (время реакции вплоть до открытия главных контактов) мс 19
Минимальная длительность команд мс 10 - 15
Поперечные сечения соединения
одно-/тонкопроволочный, с оконечной муфтой мм2 1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
AWG 1 x (18 - 14) 2 x (18 - 14)

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Under voltage coil (EC001022)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010])
Rated control supply voltage Us at AC 50HZ V 480 - 525
Rated control supply voltage Us at AC 60HZ V 480 - 525
Rated control supply voltage Us at DC V 0 - 0
Voltage type for actuating AC
Type of electric connection Screw connection
Number of contacts as normally open contact 0
Number of contacts as normally closed contact 0
Number of contacts as change-over contact 0
Delayed No
Suitable for power circuit breaker Yes
Suitable for off-load switch Yes
Suitable for motor safety switch No
Suitable for overload relay No

Апробации

Product Standards UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No. E140305
UL Category Control No. DIHS
CSA File No. 022086
CSA Class No. 1437-01
North America Certification UL listed, CSA certified
