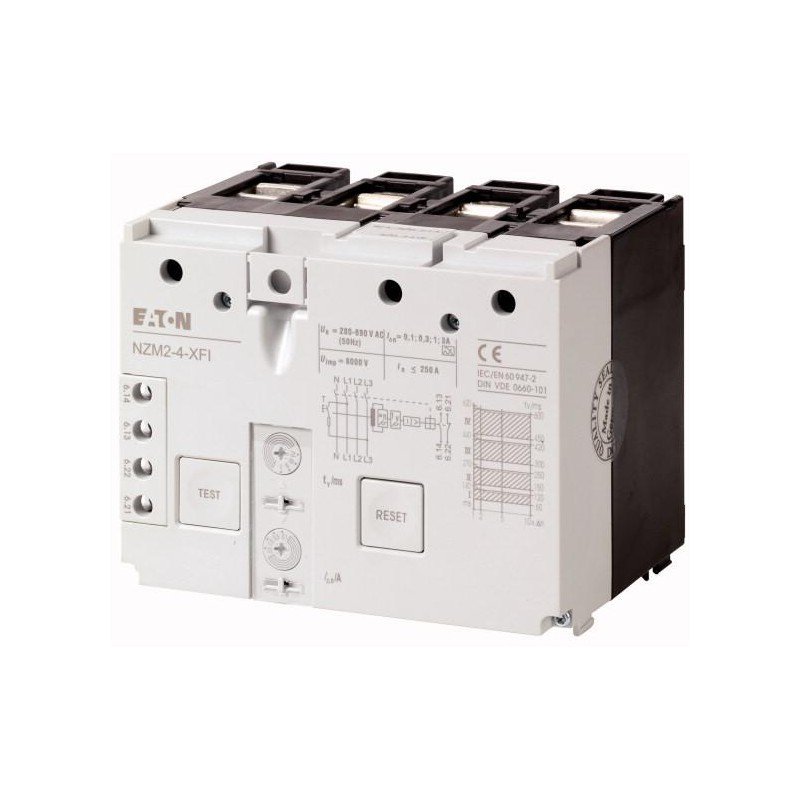

Описание NZM2-4-XFI Расцепитель токов утечки, 0.1 -3A, 4P
Технические характеристики
| Артикул | 292344 |
| Объем, дм3 | 1,903 |
| Масса, кг | 2,507 |
Программа поставок
| Описание | Расцепитель тока утечки согл. IEC/EN 60947-2 Не проверен UL/CSA Подходит для использования в трех- и однофазных системах. Чувствительный к импульсным токам по принципу суммы токов Для 4-полюсных автоматических выключателей NZM1-4 и силовых разъединителей N1-4 В зависимости от сетевого напряжения Ue = 200...415 В 50/60 Гц | ||
| Применяемое для | |||
| Применяемое для | NZM2-4 N2-4 | ||
| Полюсы | 4-полюсн. | ||
| указания Вспомогательные контактные модули (встроены 1 замыкающий контакт, 1 размыкающий контакт) сбрасываются с помощью кнопки сброса. Не в комбинации со штекерной техникой, изолированным корпусом или комплектом для сборки главного выключателя для встраивания в боковую стенку с монтажным уголком. Расчетная предельная разрывная способность при коротком замыкании определяется встроенным NZM2. При использовании силового разъединителя N2 с помощью входного предохранителя ? Технические данные. |
|||
Технические характеристики
| Электрический | |||
| Стандарты и предписания | IEC/EN 60947-2 IEC/EN 60947-2 Приложение B | ||
| Чувствительность | чувствительный к импульсным токам по принципу суммы токов (тип A) | ||
| Мин. рабочее напряжение | Ue | В | |
| для регистрации токов утечки, тип A/AC | не зависят от сетевого напряжения | ||
| Пригодность для применения | в трех- и однофазных системах | ||
| Номинальное напряжение | Ue | В перем. тока | 280…690 |
| Номинальная частота | f | Гц | 50/60 |
| Количество полюсов | 4-полюсн. | ||
| Диапазон изменения номинального расчетного тока | In | A | 15…250 |
| Расчетные токи утечки | I?n | A | 0.1…0.3…1…3 |
| Диапазон учёта тока утечки | 50/60 Гц | ||
| Включающая и отключающая способность расчетного тока при коротком замыкании | I?m | A | = ICU |
| Удароустойчивость (IEC 60068-2-27) | 20 (импульс полусинуса 20 мс) | ||
| Механический | |||
| Монтажный размер колпачков | мм | 96 | |
| Монтаж | по нижнему краю | ||
| установочное положение | вертикально и 90° во всех направлениях | ||
| Подача питания | |||
| любая | |||
| Класс защиты | в зоне блока управления IP20 | ||
| Температура окружающей среды | -25 - +70 | ||
| Возможность опломбирования | да, ручки настройки | ||
| Поперечные сечения соединения | |||
| тонкопроволочный без оконечной муфты | мм2 | wie NZM2 Standardanschluss | |
| тонкопроволочный с оконечной муфтой | мм2 | как стандартное подключение NZM2 | |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 280 - 690 | |
| Rated control supply voltage Us at AC 60HZ | V | 280 - 690 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Rated fault current | A | 0.1 - 3 | |
| Max. power on-delay time | ms | 100 | |
| Delay adjustable | Yes | ||
| Max. rated operation voltage Ue | V | 690 | |
