Технические характеристики
| Артикул | 265784 |
| Объем, дм3 | 17,431 |
| Масса, кг | 21 |
Программа поставок
| Ассортимент | Автоматические выключатели | ||
| Защитная функция | Защита двигателя | ||
| Стандарт/сертификат | IEC | ||
| Метод монтажа | Фиксированная установка | ||
| Техника срабатывания | Электронный расцепитель | ||

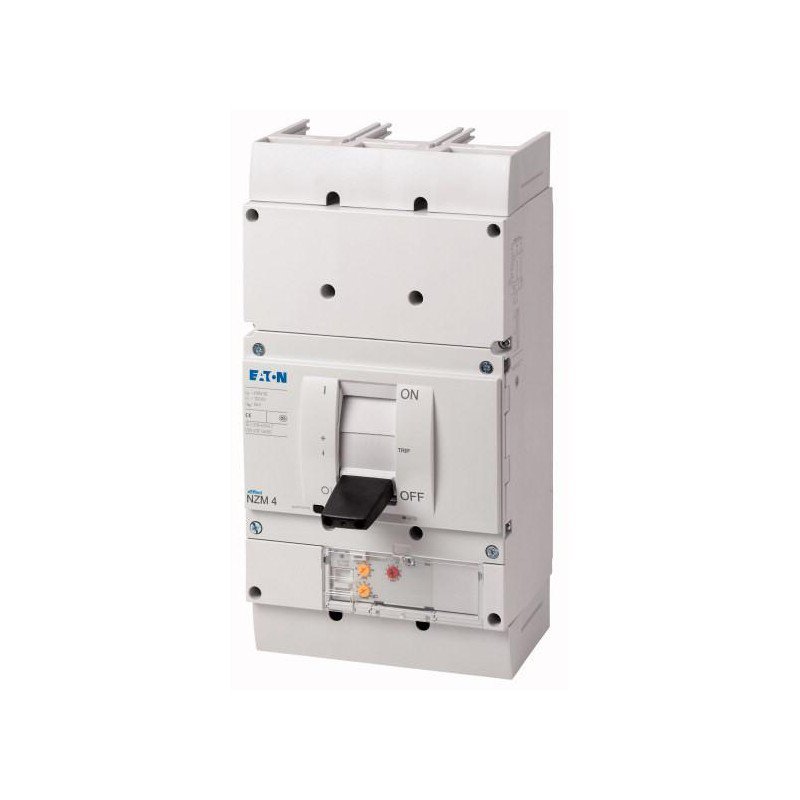

| Типоразмер | NZM4 | ||
| Описание | IEC/EN 60947-4-1, IEC/EN 60947-2 Автоматические выключатели выполняют все требования категории применения AC-3. Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки) Все характеристики AC-3 действительны для прямого рабочего переключения автоматическим выключателем. Если рабочее переключение AC-3 выполняется, например, контактором, для автоматического выключателя расчетный ток длительной нагрузки составляет In = Iu. | ||
| Количество полюсов | 3-полюсн. | ||
| Стандартное оснащение | Винтовое соединение | ||
| Коммутационная способность | |||
| 400/415 В 50 Гц | Icu | кА | 50 |
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In= Iu | A | 875 |
| диапазон установки | |||
| Расцепитель перегрузки | |||
| Расчетная эксплуатационная мощность AC-3 50/60 Гц | |||
| 380 B 400 B | P | кВт | 500 |
| 660 B 690 B | P | кВт | 600 |
| Расчетная эксплуатационная мощность AC-3 50/60 Гц | |||
| 400 В | P | кВт | 500 |
| 660 B 690 B | P | кВт | 600 |
| Расчетный рабочий ток AC-3 50/60 Гц | |||
| 400 В | Ie | A | 820 |
| 690 В | A | 588 |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660 | ||
| защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| Температура окружающей среды, хранение | °C | - 40 - + 70 | |
| Эксплуатация | °C | -25 - +70 | |
| Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 | g | 15 (импульс полусинус 11 мс) | |
| Безопасное разъединение согласно EN 61140 | |||
| между вспомогательными контактами и цепями главного тока | В перем. тока | 500 | |
| Между вспомогательными контактами | В перем. тока | 300 | |
| Вес | кг | 21 | |
| Направление подвода питания | любая | ||
| Класс защиты | |||
| Устройство | в зоне блока управления: IP20 (основной вид защиты) | ||
| корпус | с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 | ||
| Соединительные клеммы | Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 | ||
| Прочие технические характеристики (каталог для перелистывания) | Грузики Температурная характеристика, дерейтинг Потери эффективной мощности | ||
| Автоматические выключатели | |||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 875 |
| Номинальная устойчивость к импульсу | Uimp | ||
| Цепи главного тока | В | 8000 | |
| Цепи вспомогательного тока | В | 6000 | |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 |
| Коммутационная способность | |||
| Расчетный ток короткого замыкания при включении | Icm | ||
| 240 В | Icm | кА | 105 |
| 400/415 В | Icm | кА | 105 |
| 440 B 50/60 Гц | Icm | кА | 74 |
| 525 B 50/60 Гц | Icm | кА | 53 |
| 690 B 50/60 Гц | Icm | кА | 40 |
| Расчетная разрывная способность при коротком замыкании Icn | Icn | ||
| Icu согласно IEC/EN 60947 очередность включения O-t-CO | Icu | кА | |
| 240 B 50/60 Гц | Icu | кА | 50 |
| 400/415 В 50/60 Гц | Icu | кА | 50 |
| 440 B 50/60 Гц | Icu | кА | 35 |
| 525 B 50/60 Гц | Icu | кА | 25 |
| 690 B 50/60 Гц | Icu | кА | 20 |
| Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO | Ics | кА | |
| 240 B 50/60 Гц | Ics | кА | 37 |
| 400/415 В 50/60 Гц | Ics | кА | 37 |
| 440 B 50/60 Гц | Ics | кА | 26 |
| 525 B 50/60 Гц | Ics | кА | 19 |
| 690 B 50/60 Гц | Ics | кА | 15 |
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | |||
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
| t = 0,3 с | Icw | кА | 19.2 |
| t = 1 с | Icw | кА | 19.2 |
| Категория применения согласно IEC/EN 60947-2 | A | ||
| Расчетная включающая и отключающая способность | |||
| Расчетный рабочий ток | Ie | A | |
| AC-1 | |||
| 380 B 400 B | Ie | A | 875 |
| 415 В | Ie | A | 875 |
| 690 В | Ie | A | 875 |
| AC-3 | |||
| 380 B 400 B | Ie | A | 820 |
| 415 В | Ie | A | 820 |
| 660 B 690 B | Ie | A | 588 |
| Для расчётного рабочего тока AC-3 при NZM4 действует правило: 400 В: макс. 650 кВт; 690 В: макс. 600 кВт | |||
| Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) | Переключения | 10000 | |
| Электрический срок службы | |||
| AC-1 | |||
| 400 B 50/60 Гц | Переключения | 3000 | |
| 415 B 50/60 Гц | Переключения | 3000 | |
| 690 B 50/60 Гц | Переключения | 2000 | |
| AC-3 | |||
| 400 B 50/60 Гц | Переключения | 2000 | |
| 415 B 50/60 Гц | Переключения | 2000 | |
| 690 B 50/60 Гц | Переключения | 1000 | |
| макс. частота коммутаций | S/h | 60 | |
| Поперечные сечения соединения | |||
| Стандартное оснащение | Винтовое соединение | ||
| Опциональное дополнительное оснащение | Тоннельные клеммы Подключение с задней стороны Соединение плоского провода | ||
| Провода круглого сечения Cu | |||
| Тоннельная клемма | |||
| многожильный | мм2 | ||
| 4 отверстие | мм2 | 4 x (50 - 240) | |
| Винтовое соединение и подключение с задней стороны | |||
| непосредственно на переключателе | |||
| многожильный | мм2 | 1 x (120 - 185) 4 x (50 - 185) | |
| Панель модуля | |||
| 1 отверстие | мин. | мм2 | 1 x (185 - 240) |
| 1 отверстие | макс. | мм2 | 2 x (70 - 185) |
| Панель модуля | |||
| 2 отверстие | мин. | мм2 | 4 x 50 |
| 2 отверстие | макс. | мм2 | 4 x (35 - 185) |
| Расширение ширины подключения | мм2 | ||
| Расширение ширины подключения | мм2 | 2 x 240 6 x (70 - 240) | |
| Ал. провода, мед. кабели | |||
| многожильный | мм2 | ||
| 4 отверстие | мм2 | 4 x (50 - 240) | |
| Винтовое соединение и подключение с задней стороны | |||
| Медная полоса, перфорированная | мин. | мм | (2 x) 10 x 50 x 1,0 |
| Медная полоса, перфорированная | макс. | мм | (2 x) 10 x 50 x 1,0 |
| Расширение ширины подключения | мм | (2 x) 10 x 80 x 1.0 | |
| Медная полоса (количество сегментов x ширина x толщина сегмента) | |||
| Клемма подключения плоского кабеля простая | |||
| мин. | мм | 6 x 16 x 0,8 | |
| макс. | мм | (2 x) 10 x 32 x 1,0 | |
| Панель модуля | |||
| 1 отверстие | мм | (2 x) 10 x 50 x 1.0 | |
| Винтовое соединение и подключение с задней стороны | |||
| Медная полоса, перфорированная | мин. | мм | (2 x) 10 x 50 x 1,0 |
| Медная полоса, перфорированная | макс. | мм | (2 x) 10 x 50 x 1,0 |
| Расширение ширины подключения | мм | (2 x) 10 x 80 x 1.0 | |
| Медная шина (ширина x толщина) | мм | ||
| Винтовое соединение и подключение с задней стороны | |||
| Винтовое соединение | M10 | ||
| непосредственно на переключателе | |||
| мин. | мм | 25 x 5 | |
| макс. | мм | 2 x (50 x 10) 2 x (80 x 10) | |
| Панель модуля | |||
| 1 отверстие | мин. | мм | 25 x 5 |
| 1 отверстие | макс. | мм | 2 x (50 x 10) |
| Панель модуля | |||
| 2 отверстие | мм | 2 x (50 x 10) | |
| Расширение ширины подключения | мм | ||
| Расширение ширины подключения | мин. | мм | 60 x 10 |
| Расширение ширины подключения | макс. | мм | 2 x (80 x 10) |
| Управляющие провода | |||
| мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) | ||
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 875 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 84.98 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
| Overload release current setting | A | 438 - 875 | |
| Adjustment range undelayed short-circuit release | A | 875 - 12250 | |
| Thermal protection | Yes | ||
| Phase failure sensitive | Yes | ||
| Switch off technique | Electronic | ||
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 875 | |
| Rated operation power at AC-3, 230 V | kW | 250 | |
| Rated operation power at AC-3, 400 V | kW | 500 | |
| Type of electrical connection of main circuit | Screw connection | ||
| Type of control element | Rocker lever | ||
| Device construction | Built-in device fixed built-in technique | ||
| With integrated auxiliary switch | No | ||
| With integrated under voltage release | No | ||
| Number of poles | 3 | ||
| Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 50 | |
| Degree of protection (IP) | IP20 | ||
| Height | mm | 207 | |
| Width | mm | 210 | |
| Depth | mm | 401 | |
