Артикул | 106133 |
Габариты, ШхВхГ, мм | 190x64x55 |
Объем, дм3 | 0.993 |
Масса, кг | 0.2 |
Ассортимент | Дополнительное оснащение | ||

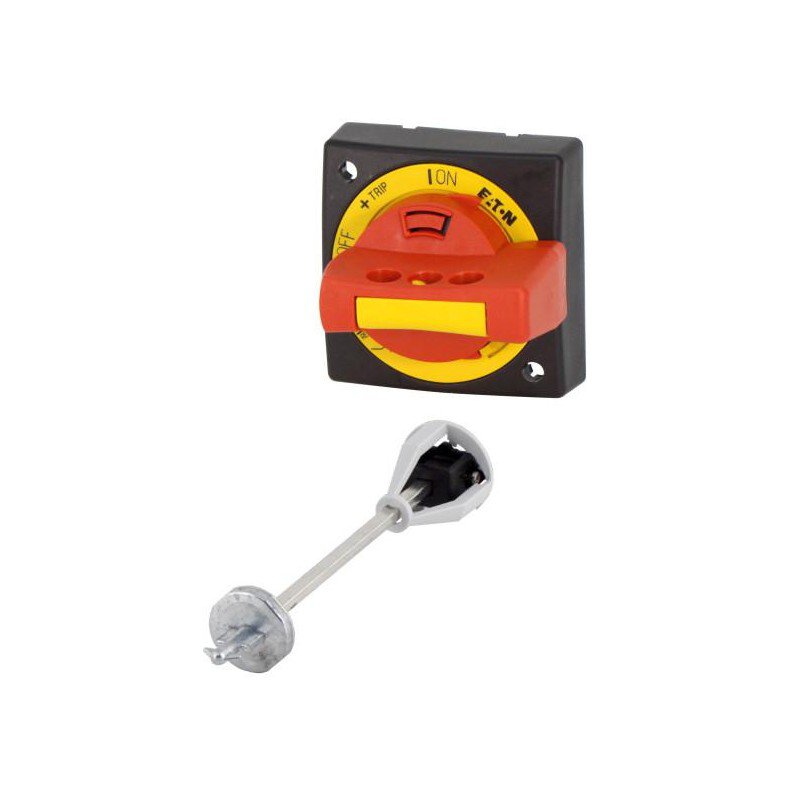

Принадлежности | Дверная соединительная ручка | ||
для использования в качестве главного выключателя с функцией аварийного выключения, согласно EN 60204 | |||
Цвет | |||
красно-желтый | |||
Применяемое для | PKZM0 PKZM4 |
||
указания
вставной удлинитель вала PKZ0-XAH, произвольно укорачиваемый для глубин установки в диапазоне 100…240 мм. Захват с удлинителем вала включён в комплект поставки. С коммутационными положениями ВКЛ/ВЫКЛ и „+” („сработал”), запираемый с 3 навесными замками с толщиной бугеля 4…8 мм. В комбинации с VHI20-PKZ0 не используется. Используются дополнительные передние таблички ZFS... (кроме ZFS-(L)TS-NZM). |
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Неприемлемо. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Low-voltage industrial components (EG000017) / Handle for power circuit breaker (EC000229) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Handle for switch devices (ecl@ss8.1-27-37-04-14 [AKF012011]) | |||
Lockable | Yes | ||
Colour | Red | ||
Suitable for emergency stop | Yes | ||
With axe | Yes | ||
Suitable for power circuit breaker | No | ||
Suitable for switch disconnector | No |
Стандарты продукта | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking | ||
Номер документа UL | E36332 | ||
Номер категории контроля UL | NLRV | ||
Номер документа CSA | 165628 | ||
Номер класса CSA | 3211-05 | ||
North America Certification | UL listed, CSA certified | ||
Спроектировано специально для Северной Америки | No | ||
Degree of Protection | IEC: IP65, UL/CSA Type: 4X, 12 |
