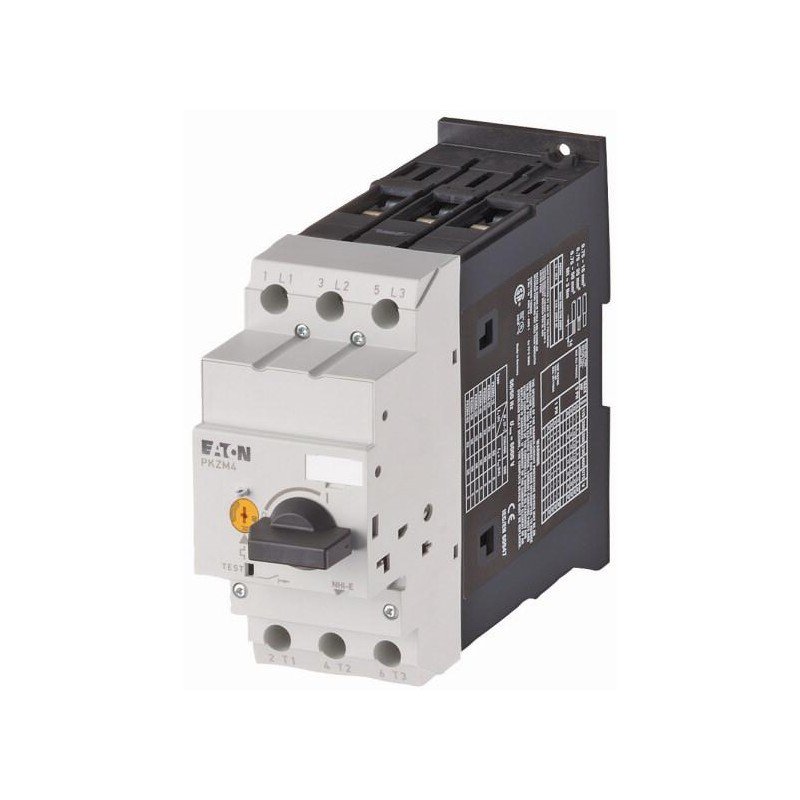

Описание PKZM4-25 мощность 12,5кВт (АС3-380В), диапазон уставки 16...25А
Технические характеристики
| Артикул | 222352 |
| Габариты, ШхВхГ, мм | 165x55x140 |
| Объем, дм3 | 1.232 |
| Масса, кг | 1.206 |
Программа поставок
| Ассортимент | Автомат защиты двигателя PKZM4 до 65 A | ||
| Основная функция | Защита двигателя | ||
| Техника присоединения | Винтовые клеммы | ||
| макс. расчетная рабочая мощность | |||
| AC-3 | |||
| 220 В 230 В 240 В | P | кВт | 5.5 |
| 380 В 400 В 415 В | P | кВт | 12.5 |
| 440 В | P | кВт | 12.5 |
| 500 В | P | кВт | 15 |
| 660 B 690 B | P | кВт | 22 |
| диапазон установки | |||
| макс. | Irm | A | 388 |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660, UL 508, CSA C 22.2 № 14 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
| Температура окружающей среды | °C | ||
| Хранение | ? | °C | -40 - +80 |
| разомкнут | °C | -20 - +55 | |
| в капсульном корпусе | °C | -20 - +40 | |
| Направление подвода питания | любая | ||
| Класс защиты | |||
| Устройство | IP20 | ||
| Соединительные клеммы | IP00 | ||
| защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | g | 15 | |
| Высота установки | M | макс. 2000 | |
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x (1 - 50) 2 x (1 - 35) |
|
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (1 - 35) 2 x (1 - 35) |
|
| одно- или многожильные | AWG | 14 - 2 | |
| Момент затяжки соединительных винтов | |||
| Главный провод | Нм | 3.3 | |
| Кабели системы управления | Нм | 1 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Измеренный ток длительной нагрузки = расчетный рабочий ток | Iu = Ie | A | 25 открытый 25 закапсюлированный |
| Измеренный ток длительной нагрузки = расчетный рабочий ток | Iu = Ie | A | 25 |
| Номинальная частота | f | Гц | 40 - 60 |
| Электрические тепловые потери (3-полюсный прогретый) | W | 14,7 | |
| Механический срок службы | Переключения | x 106 | 0.03 |
| Электрический срок службы | Переключения | 30000 | |
| максимальная частота коммутаций | S/h | ||
| макс. частота коммутаций | S/h | 40 | |
| Коммутационная способность двигателя | kAeff | ||
| DC-5 | В | 250/60 кА | |
| DC-5 (до 250 В) | A | 63 (3 контакта в серии) | |
| Расцепитель | |||
| Температурная компенсация | °C | -5 - +40 (согласно IEC/EN 60947, VDE 0660) -25 - +55 (рабочий диапазон) |
|
| Диапазон установок расцепителей перегрузки | 0,6 - 1 x Iu | ||
| Расцепители короткого замыкания | Базовое устройство, фиксированно установленное: 15,5 x Iu | ||
| Допуск расцепителя короткого замыкания | ± 20% | ||
| Чувствительность к выпадению фаз | IEC/EN 60947-1-1, VDE 0660 часть 102 | ||
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 25 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 4.9 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 14.7 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
| Overload release current setting | A | 16 - 25 | |
| Adjustment range undelayed short-circuit release | A | 350 - 350 | |
| Thermal protection | No | ||
| Phase failure sensitive | Yes | ||
| Switch off technique | Thermomagnetic | ||
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 25 | |
| Rated operation power at AC-3, 230 V | kW | 5.5 | |
| Rated operation power at AC-3, 400 V | kW | 12.5 | |
| Type of electrical connection of main circuit | Screw connection | ||
| Type of control element | Turn button | ||
| Device construction | Built-in device fixed built-in technique | ||
| With integrated auxiliary switch | No | ||
| With integrated under voltage release | No | ||
| Number of poles | 3 | ||
| Rated short-circuit breaking capacity lcu at 400 V, AC | kA | 150 | |
| Degree of protection (IP) | IP20 | ||
| Height | mm | 140 | |
| Width | mm | 55 | |
| Depth | mm | 160 | |
Апробации
| Стандарты продукта | UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking | ||
| Номер документа UL | E36332 | ||
| Номер категории контроля UL | NLRV | ||
| Номер документа CSA | 165628 | ||
| Номер класса CSA | 3211-05 | ||
| North America Certification | UL listed, CSA certified | ||
| Спроектировано специально для Северной Америки | No | ||
| Пригоден для | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
