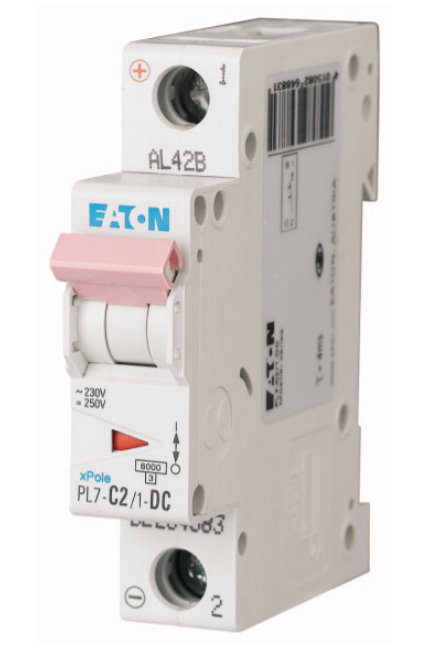

Артикул | 264883 |
Объем, дм3 | 0,102 |
Масса, кг | 0,12 |
Вид | Автоматический выключатель |
Номинальный ток, А | 2 |
Номинальное напряжение АС, В | 230/400 |
Номинальное напряжение DC, В | 250 |
Характеристика отключения | C |
Количество полюсов | 1 |
Максимальная отключающая способность, кА | 6 |
Основная функция | Линейные защитные автоматы | ||
Полюсы | 1-полюсный | ||
Характеристика срабатывания | C | ||
Применение | коммутационные устройства для применений постоянного тока | ||
Расчетный рабочий ток | In | A | 2 |
Измерительная коммутационная способность по IEC/EN 60947-2 | кА | 10 | |
Ассортимент | PL7 |
Электрический | |||
Измерительная коммутационная способность по IEC/EN 60947-2 | кА | 10 |
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 2 |
Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0 |
Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
Способность отдавать потери мощности | sub>ve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 75 | |
линейно на каждый +1°C ведет к 0,5% уменьшения допустимой токовой нагрузки |
Circuit breakers and fuses (EG000020) / Miniature circuit breaker (MCB) (EC000042) | |||
Electric engineering, automation, process control engineering / Electrical installation, device / Miniature circuit breaker system (MCB) / Miniature circuit breaker (MCB) (ecl@ss8.1-27-14-19-01 [AAB905011]) | |||
Release characteristic | C | ||
Number of poles (total) | 1 | ||
Number of protected poles | 1 | ||
Nominal rated current | A | 2 | |
Nominal rated voltage | V | 48 | |
Rated short-circuit breaking capacity Icn EN 60898 at 230 V | kA | 10 | |
Rated short-circuit breaking capacity Icn EN 60898 at 400 V | kA | 10 | |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V | kA | 0 | |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V | kA | 0 | |
Voltage type | DC | ||
Current limiting class | 3 | ||
Frequency | Hz | 50 - 60 | |
Concurrently switching N-neutral | No | ||
Suitable for flush-mounted installation | No | ||
Over voltage category | 3 | ||
Pollution degree | 2 | ||
Width in number of modular spacings | 1 | ||
Built-in depth | mm | 70.5 | |
Additional equipment possible | Yes | ||
Degree of protection (IP) | IP20 |
