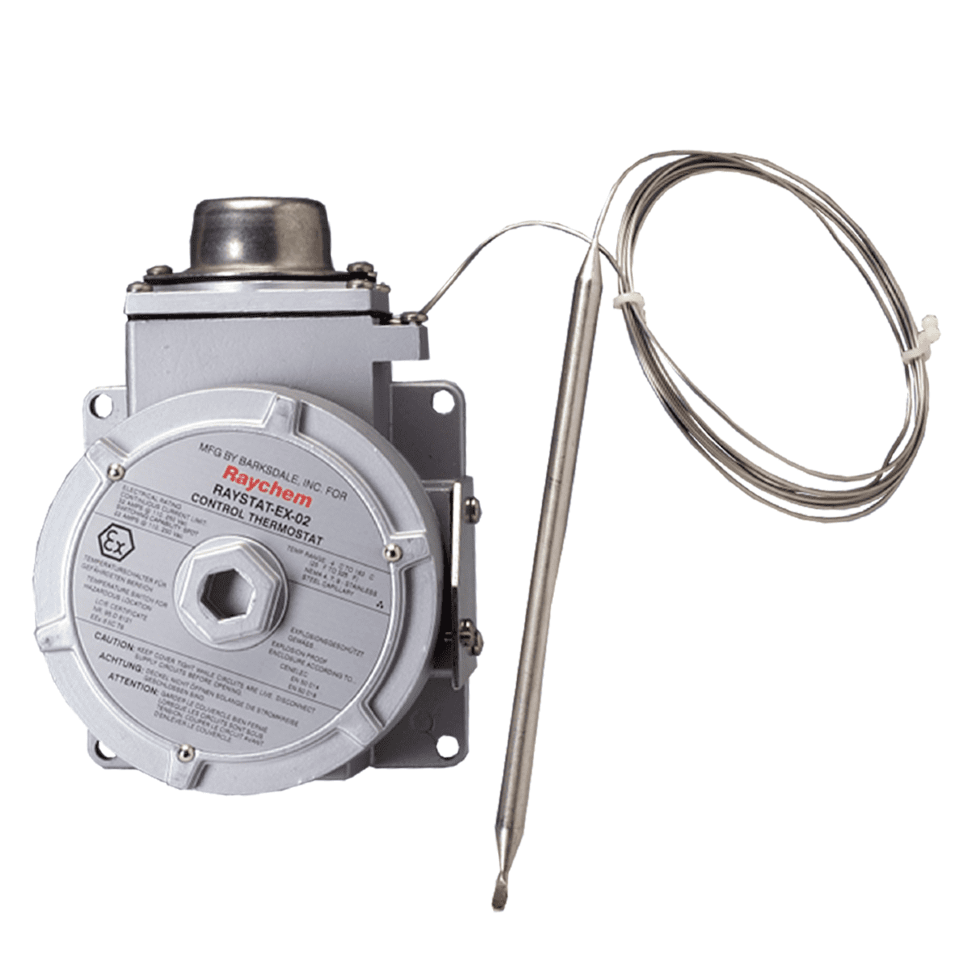

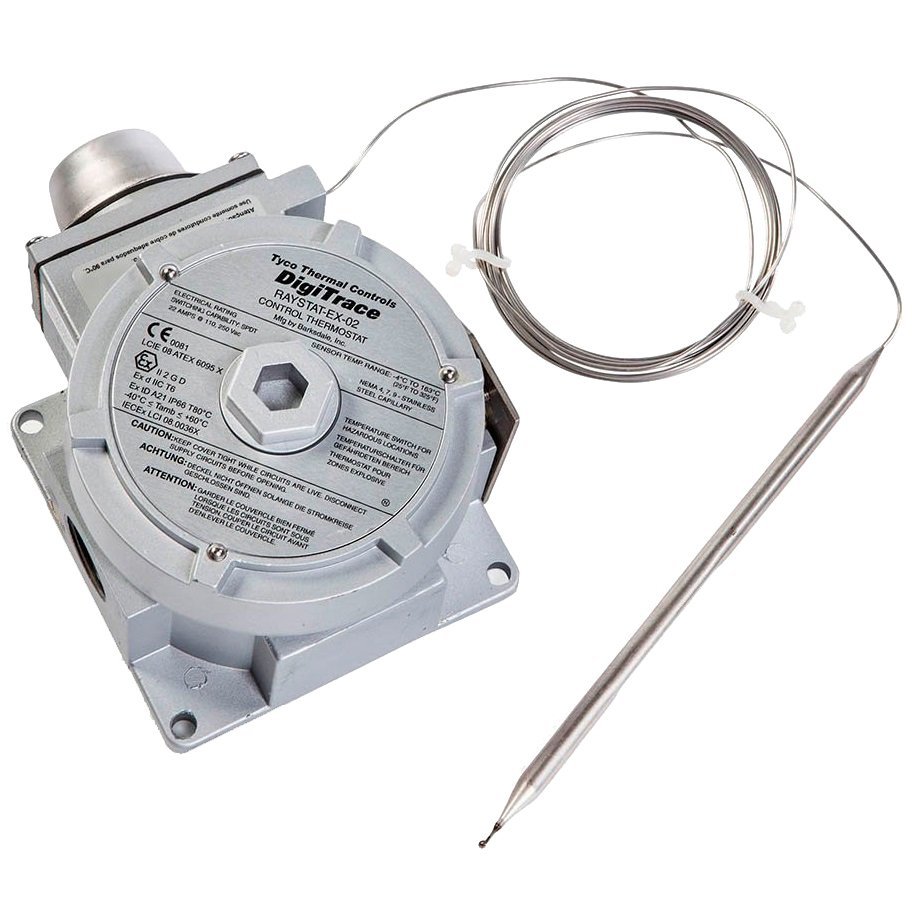

RAYSTAT-EX-02 предназначен для регулирования электрообогрева с использованием кабелей Raychem по температуре обогреваемой поверхности во взрывоопасных зонах.
Установка интервала рабочих температур производится вне взрывозащищенного корпуса с помощью круглой ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением. Коммутируемый ток термостата — 22 А, однако предельный длительный ток для данного термостата составляет 32 А, что позволяет применять его с саморегулируемым греющим кабелем большей длины.
Термостат оснащен однополюсным переключателем на два направления с сухими контактами.
Для ввода кабеля предусмотрено одно резьбовое отверстие "3/4 с нормальной трубной резьбой. Заполненный жидкостью термобаллон и трехметровая капиллярная трубка из нержавеющей стали позволяют устанавливать термостат на удалении от датчика.
Термостат имеет небольшую массу и его можно устанавливать на трубопроводе с помощью опорных кронштейнов или других конструкций.
Технические характеристики
| Производитель | Raychem |
| Вид обогрева | Промышленный |
| Страна производитель | США |
| Маркировка взрывозащиты | Ex d IIC T6 |
| Способ задания уставок | С помощью вращающейся ручки со шкалой |
| Точность измерения температуры, °C | ±4,5 при температуре окружающей среды 21°С и снижающейся температуре датчика 50°С |
| Диапазон измеряемых температур | -50...+215 |
| Крепление крышки | Завинчивающаяся крышка, фиксируется запорным 2 мм винтом под ключ |
| Бренд | 322 |
| Минимальный радиус изгиба, мм | 15 для капиллярной трубки, ТЕРМОБАЛЛОН НЕ ИЗГИБАТЬ |
| Вводы | 1 х 3/4" (с нормальной трубной резьбой) |
| Диапазон регулирования температуры | -4…+163 |
| Допустимая температура окружающей среды, °С | –40…+60 |
| Степень защиты | IP65 |
