Саморегулирующийся кабель LTC30 (30 Вт)
Самрег LTC30 экранированный в изоляции из полиолефина. (30 Вт)
Описание
Саморегулирующийся нагревательный кабель «Grand Meyer» типа LTC30 - это овальный электрический нагреватель с параллельными проводниками.

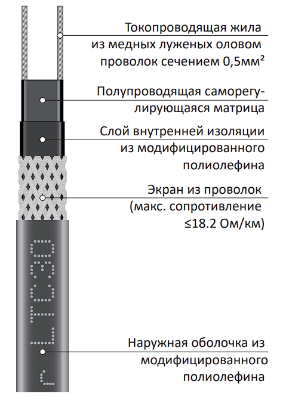

Полупроводящая саморегулирующаяся матрица наносится на лужёные оловом медные шины (0,5мм²), состоящие из большого количества скрученных проволок. Тепловыделяющим элементом нагревательного кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды.
Слой внутренней изоляции из модифицированного полиолефина, нанесенный на тепловыделяющую матрицу, обеспечивает диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания тепловыделяющей матрицы.
Кабель защищен экраном из проволок, который обеспечивает механическую защиту тепловыделяющей матрицы и обеспечивает надежное заземление по всей длине кабеля.
Наружная оболочка из модифицированного полиолефина обладает стойкостью к солнечной радиации и позволяет использовать нагревательный кабель на открытом воздухе.
Принцип действия
Параллельные токопроводящие жилы обеспечивают напряжение по всей длине нагревательного кабеля, полупроводящая матрица представляет собой непрерывный нагревательный элемент. Подобная конструкция позволяет обрезать кабель в любом месте, исключая появление холодных зон. Нагревательный кабель приобретает свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры материала матрицы, в зависимости от температуры окружающей среды и тепловыделения кабеля , количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля, таким образом, выходная мощность зависит от условий окружающей среды по длине обогреваемого трубопровода. Способность саморегулирования исключает риски перегрева или перегорания кабеля при самопересечении или при прохождении кабеля через слой теплоизоляции.
Область применения
Обогрев трубопроводов – защита от замерзания, системы поддержания температур промышленных и бытовых трубопроводов, ёмкостей, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата. Кабель возможно устанавливать внутри трубы, используя сальниковый узел «Grand Meyer HCF» для ввода кабеля в трубу. Для подключения питания, соединения и оконцевания кабеля используется комплект для концевой и соединительной заделки «Grand Meyer ТТК-16
Анти-обледенение крыш и водостоков – используется для предотвращения обледенения крыш и водостоков. . Кабель прокладывается на открытых площадках, таких как крыша и водосточный желоба. В зависимости от типа кровли, существует множество способов крепления кабеля. Для получения дополнительной информации свяжитесь с нашим проектным отделом.
Технические характеристики
|
Марка кабеля |
LTC30 |
|
Мощность, Вт/м |
30 |
|
Максимально допустимая температура без нагрузки (суммарно 1000 час) |
85ºС |
|
Максимальная температура поддержания технологических температур |
65ºС |
|
Номинальный размер, мм |
8.5x5.5 |
|
Электропитание, В |
220-240 |
|
Минимальная температура монтажа |
-40ºС |
|
Минимальный радиус изгиба, мм |
40 |
|
Минимальная длина кабеля, мм |
200 |
|
Максимальное сопротивление защитной оплетки, Ом/км |
18,2 |
|
Стартовая рабочая температура |
+10ºС |
