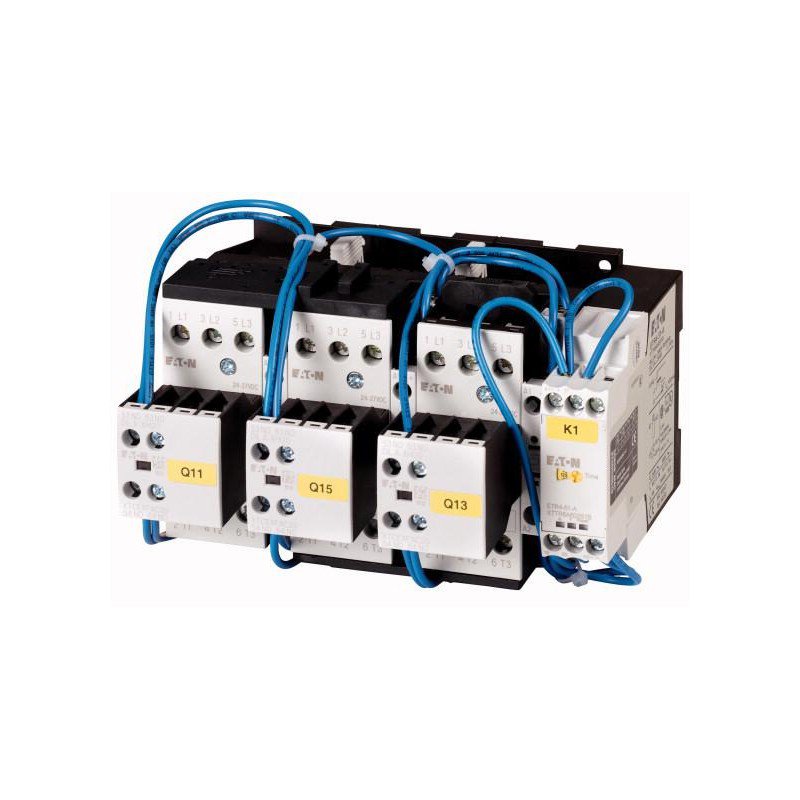

SDAINLM30(110V50HZ,120V60HZ) Пусковая комбинация звезда-треугольник 30А, управляющее напряжение 110В (AC)

Артикул: 278358
В наличии
18 060,97 Р

Категории: Аксессуары

Обзор

Технические характеристики

Артикул 278358
Объем, дм3 2,071
Масса, кг 1,513

Программа поставок

Ассортимент Комбинации контакторов
Применение Комбинации контакторов для запуска двигателя в режиме звезда-треугольник
Категория применения AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Примечание Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Описание Частота коммутаций: макс. 30 включений в час
Расчетный рабочий ток
AC-3
380 B 400 B Ie A 30
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3
220 B 230 B P кВт 7.5
380 B 400 B P кВт 15
500 В P кВт 18.5
660 B 690 B P кВт 18.5
макс. время переключения с 20
Управляющее напряжение 110 V 50 Hz, 120 V 60 Hz
Род тока: перем. ток/пост. ток Питание перем. тока
Отдельные компоненты комбинации
Сетевой контактор Q11 Тип DILM17-10 + DILA-XHI20
Контактор для соединения треугольником Q15 Тип DILM17-01 + DILA-XHI20
Контактор для соединения звездой Q13 Тип DILM17-01 + DILA-XHI20
Реле времени K1 Тип ETR4-51
свободные вспомогательные контакты

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 30
Потеря мощности на полюс, в зависимости от тока sub>vid W 2.1
Потеря мощности оборудования, в зависимости от тока sub>vid W 6.3
Статическая потеря мощности, не зависит от тока sub>vs W 6.2
Способность отдавать потери мощности sub>ve W 0
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Combination of contactors (EC000010)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Combination of contactor (ecl@ss8.1-27-37-10-09 [AGZ572011])
Function Star-delta contactor
Rated control supply voltage Us at AC 50HZ V 110 - 110
Rated control supply voltage Us at AC 60HZ V 120 - 120
Rated control supply voltage Us at DC V 0 - 0
Voltage type for actuating AC
Rated operation current Ie at AC-3, 400 V A 30
Rated operation power at AC-3, 400 V kW 15
Type of electrical connection of main circuit Screw connection
Degree of protection (IP) IP00
