Технические характеристики
| Артикул | 171459 |
| Габариты, ШхВхГ, мм | 85X85X310 |
| Объем, дм3 | 2.24 |
| Масса, кг | 0.317 |
Программа поставок
| Ассортимент | Световые сигнальные башни SL7 | ||

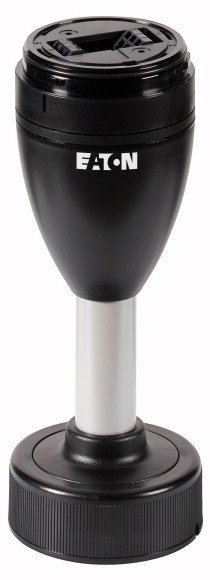

| Основная функция | Базовый модуль | ||
| Ассортимент | Абоненты SmartWire-DT | ||
| Подассортимент | Сигнальные башни SmartWire-DT | ||
| Техника присоединения | ножевая клемма SWD4-8MF2 | ||
| Вид монтажа | для горизонтального монтажа | ||
| оснащение | База с опорным адаптером для установки (система быстрого монтажа) включая крышку | ||
| Описание | Возможность подключения внешнего источника питания (24 В DC). Возможность настройки конфигурации с помощью SWD-Assist (помощь при проектировании и оформлении заказа). Другие технические характеристики в руководстве MN05006001Z. | ||
| Длина трубы | 100 mm | ||
| Количество модулей | макс. 5 модулей макс. 0,3 A на каждый модуль | ||
| Цвет | |||
| черный Труба серого цвета под алюминий | |||
| Применяемое для | SL7-L-… SL7-BL-… SL7-FL-… SL7-AP-… | ||
| Подключение к SmartWire-DT | да |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947-5-1 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60069-2-30 | ||
| установочное положение | для горизонтального монтажа | ||
| Удароустойчивость | g | > 15 согл. IEC 60068-2-27 Длительность ударного воздействия 11 мс Полусинус | |
| Класс защиты IEC | IP66 IEC/EN 60529 | ||
| Класс защиты UL | Тип 4, 4X, 13 | ||
| Цвет колпачка | |||
| черный Труба серого цвета под алюминий | |||
| Температура окружающей среды | °C | -30 - +60 | |
| Количество сигнальных элементов | макс. 5 со стандартной основой макс. 10 с базой для двустороннего монтажа | ||
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -30 | |
| Макс. рабочая температура | °C | 60 |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Connection module for signal tower (EC001152) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Signal column element, connection module (ecl@ss8.1-27-37-12-32 [AKF050011]) | |||
| Connection type auxiliary circuit | Spring clamp connection | ||
| Tube mounting possible | No | ||
| Bracket mounting possible | Yes | ||
| Floor mounting possible | Yes | ||
| Colour | - | ||
| Suitable for AS interface | No | ||
Апробации
| Стандарты продукта | IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking | ||
| North America Certification | Request filed for UL and CSA | ||
| Degree of Protection | UL Type 4, 4X, 13 |
