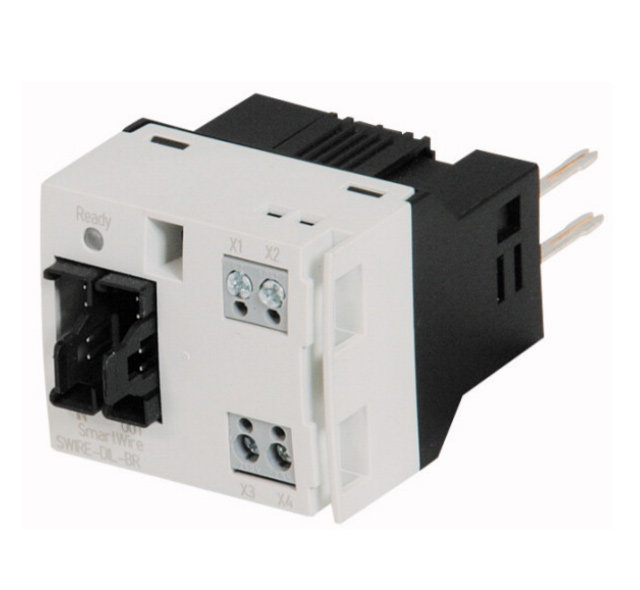

SWIRE-DIL Модуль SmartWire для контакторов DIL

107028

0 ₽

Наличие уточняйте у менеджеров

- +

Товар в корзине

107028

0 ₽

Наличие уточняйте у менеджеров

Доставка по России транспортными компаниями
Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору

Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО

Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально

Доставка курьером по Москве и Московской области
Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально

Наличными при получении заказа
Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса

Оплата счета
Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание SWIRE-DIL Модуль SmartWire для контакторов DIL

Технические характеристики

Артикул	107028
Объем, дм3	0,155
Масса, кг	0,05

Программа поставок

Подассортимент			Модули
Основная функция			Система подключения SmartWire
Описание			Модуль SmartWire для установки на силовые контакторы DILM(C)7…DILM(C)38, DILA…, DIMP20 - На силовой контактор необходим один модуль. - подключение к шлюзу SmartWire в качестве подчиненного устройства. - максимум 16 модулей SmartWire на ветвь. - 1 цифровой вход для беспотенциального контакта. - Сообщение о коммутационном положении силового контактора.
указания Учесть макс. потребляемую мощность катушек контактора на ветвь SmartWire. Длина соединительного кабеля на входе и электрической блокировки < 2,8 м. Подключения силовых контакторов A2 не должны перемыкаться. Электрические блокировки возможны только через клеммы на карте для DILM. Набор проводов DILM 12-XRL и PKZM0-XRM12 не применяется. Соединительная клемма для электрической блокировки непригодна для техники безопасности.

Технические характеристики

Общая информация
Стандарты и положения
Общая информация			IEC/EN 60947 EN 55011 EN 55022 IEC/EN 61000-4 IEC/EN 60068-2-27
Монтаж			на DILM7…DILM38
Размеры (Ш x В x Г)		мм	45 x 44 x 81
Вес		кг	0.036
Поперечные сечения соединения
одножильный		мм²	0,34…1,5
тонкопроволочный с оконечной муфтой		мм²	0,34…1,5
одно- или многожильные		AWG	22…16
Стандартная отвёртка		мм	3.5 x 0.8
макс. начальный пусковой момент		Нм	0.5
Климатические внешние условия
Температура окружающей среды
Эксплуатация		°C	-25 - +60
Хранение		°C	- 25 - + 70
Конденсация			Предотвратить конденсацию, воспользовавшись соответствующими мерами
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)		%	5 - 95
Давление воздуха (эксплуатация)		hPa	795 - 1080
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)			IP20
Категория перенапряжения / степень загрязнения			2
установочное положение			как DILM7 до DILM38
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)		кВ
Выход воздуха		кВ	8
электромагнитные поля (IEC/EN 61000-4-3, RFI)	V/m		10
Подавление радиочастотных помех (EN 55011, EN 55022)			Класс A
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)
Кабель питания		кВ	2
Сигнальные провода		кВ	2
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2)		кВ	0.5 (кабели питания симметричны)
Впуск согласно IEC/EN 61000-4-6		В	10
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока			EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Прочность изоляции			EN 50178, EN 60947-1
Питающее напряжение электроники шлюза и электроники абонентов SmartWire U_шлюз
Допустимый диапазон			Питание из шлюза или силового модуля
Потеря мощности при 24 В пост. тока		W	тип. 0,6
Питающее напряжение U_AUX(питающее напряжение для переключения абонентов SmartWire, напиример, катушек контакторов)
Номинальное напряжение U_AUX		В пост. тока	Питание из шлюза или силового модуля
Допустимый диапазон		В пост. тока	Питание из шлюза или силового модуля
Светодиодные индикаторы
готов к работе			Готов: зеленый
Состояние SmartWire			посредством Ready
Подсоединение беспотенциальных контактов
Количество			1
Номинальное напряжение (с собственной подачей)	U_e	В ±	17
Входной ток при статусе „1”, тип.		мА	5
макс. длина провода		M	< 2,8
MODBUS
Гальваническое разделение
для питающего напряжения U_шлюз			нет
для SmartWire			для питающего напряжения U_AUX: нет для питающего напряжения U_Gateway: нет
SmartWire
Техника присоединения			Разъем, 6-полюсный
Кабель данных/энергетический			6-жильный плоский кабель
Максимальная длина кабеля системы SmartWire		M	макс. 4
Заглушка шины			Соединительный штекер
Адрес абонента			1…16
Абонент			макс. 16 на ветвь SmartWire
Адресация			автоматический через SmartWire
Функция			Подчиненное устройство SmartWire
Время передачи данных системы SmartWire
Запись переключений			тип. 20 мс для всех абонентов
Считывание статусной информации			тип. 10 мс на абонента
Релейные выходы
Категория перенапряжения / степень загрязнения			III/3
обычный термический ток	I_th	A	4

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	0
Потеря мощности на полюс, в зависимости от тока	sub>vid	W	0
Потеря мощности оборудования, в зависимости от тока	sub>vid	W	0
Статическая потеря мощности, не зависит от тока	sub>vs	W	0.6
Способность отдавать потери мощности	sub>ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599)
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011])
Supply voltage AC 50 Hz	V	0 - 0
Supply voltage AC 60 Hz	V	0 - 0
Supply voltage DC	V	17 - 17
Voltage type of supply voltage		DC
Number of digital inputs		2
Number of digital outputs		1
Digital inputs configurable		No
Digital outputs configurable		No
Input current at signal 1	mA	5
Permitted voltage at input	V	17 - 17
Type of voltage (input voltage)		DC
Type of digital output		-
Output current	A	0.5
Permitted voltage at output	V	20.4 - 28.8
Type of output voltage		DC
Short-circuit protection, outputs available		No
Number of HW-interfaces industrial Ethernet		0
Number of HW-interfaces PROFINET		0
Number of HW-interfaces RS-232		0
Number of HW-interfaces RS-422		0
Number of HW-interfaces RS-485		0
Number of HW-interfaces serial TTY		0
Number of HW-interfaces parallel		0
Number of HW-interfaces Wireless		0
Number of HW-interfaces other		2
With optical interface		No
Supporting protocol for TCP/IP		No
Supporting protocol for PROFIBUS		No
Supporting protocol for CAN		No
Supporting protocol for INTERBUS		No
Supporting protocol for ASI		No
Supporting protocol for KNX		No
Supporting protocol for MODBUS		No
Supporting protocol for Data-Highway		No
Supporting protocol for DeviceNet		No
Supporting protocol for SUCONET		No
Supporting protocol for LON		No
Supporting protocol for PROFINET IO		No
Supporting protocol for PROFINET CBA		No
Supporting protocol for SERCOS		No
Supporting protocol for Foundation Fieldbus		No
Supporting protocol for EtherNet/IP		No
Supporting protocol for AS-Interface Safety at Work		No
Supporting protocol for DeviceNet Safety		No
Supporting protocol for INTERBUS-Safety		No
Supporting protocol for PROFIsafe		No
Supporting protocol for SafetyBUS p		No
Supporting protocol for other bus systems		Yes
Radio standard Bluetooth		No
Radio standard WLAN 802.11		No
Radio standard GPRS		No
Radio standard GSM		No
Radio standard UMTS		No
IO link master		No
System accessory		Yes
Degree of protection (IP)		IP20
Type of electric connection		Screw connection
Time delay at signal exchange	ms	0 - 0
Fieldbus connection over separate bus coupler possible		Yes
Rail mounting possible		No
Wall mounting/direct mounting		No
Front build in possible		No
Rack-assembly possible		No
Suitable for safety functions		No
Category according to EN 954-1		1
SIL according to IEC 61508		None
Performance level acc. to EN ISO 13849-1		None
Appendant operation agent (Ex ia)		No
Appendant operation agent (Ex ib)		No
Explosion safety category for gas		None
Explosion safety category for dust		None
Width	mm	45
Height	mm	38
Depth	mm	70

Апробации

Product Standards			IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.			E29184
UL Category Control No.			NKCR
CSA File No.			012528
CSA Class No.			2252-01
North America Certification			UL listed, CSA certified

Размеры

SWIRE-DIL
