В EN 61439 проверка конструкции согласно IEC
| Технические данные для проверки дизайна | |||
| Номинальный ток для заданного тепловыделения | Ян | А | 0 |
| Тепловыделение на полюс, ток-зависимых | Пвид | Вт | 0 |
| Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 3.76 |
| Статические тепловыделение, внеоборотные-зависимых | Ппротив | Вт | 0 |
| Мощность тепловыделения | Пдисс | Вт | 0 |
| Температура окружающей среды мин. | °С | -25 | |
| Рабочая температура окружающей среды Макс. | °С | 40 |
Технические данные етим 6.0
| Устройства для доски-/распределение поверхностного монтажа (EG000062) / колокол трансформатора (EC001547) | |||
| Электротехника, автоматизация, управление процессом строительства / трансформатор, преобразователь, катушка / трансформатор колокол / колокол трансформатора (не указано) (ecl@ss8.1-27-03-11-90 [BAC147008]) | |||
| Первичное напряжение | В | 230 | |
| Вторичное напряжение 1 | В | 8 | |
| Вторичное напряжение 2 | В | 0 | |
| Вторичное напряжение 3 | В | 0 | |
| Вторичный ток 1 | А | 1 | |
| Вторичный ток 2 | А | 0 | |
| Вторичный ток 3 | А | 0 | |
| Макс. Выходная мощность | Вт | 0 | |
| Макс. выходной ток | А | 0 | |
| Макс. потери мощности | Вт | 0 | |

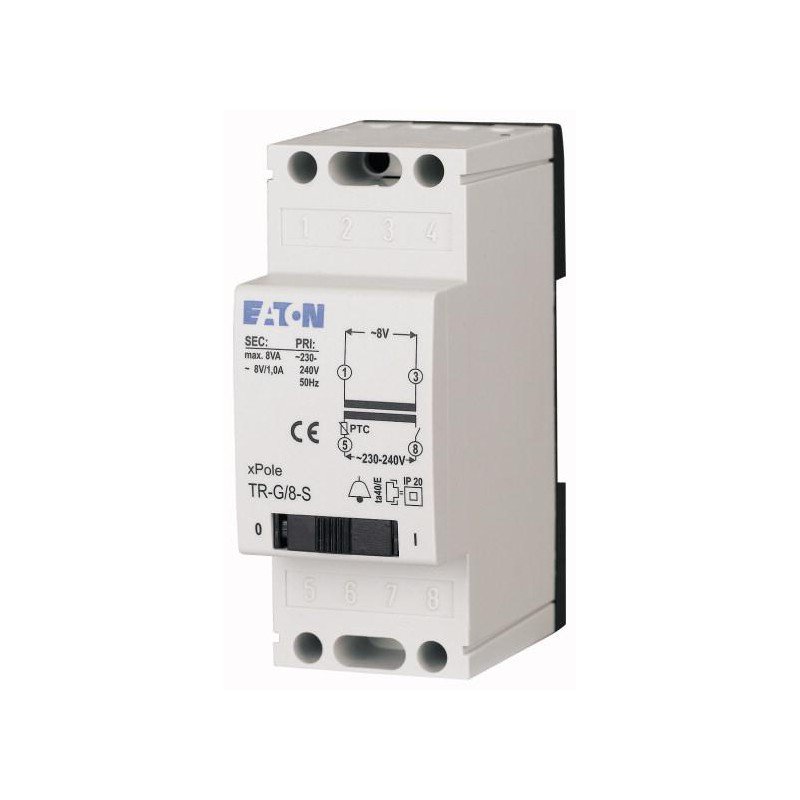

| Тип трансформатора | Стандартный звонок трансформатор | ||
| Подходит для поверхностного монтажа | Да | ||
| Подходит для скрытого монтажа | Нет | ||
| Модульная версия | Да | ||
| Длина | мм | 55 | |
| Ширина | мм | 36 | |
| Высота | мм | 90 | |
| Ширина по количеству модульных расстояний | 2 | ||
| С защитой от короткого замыкания | Да | ||
| Защита от перегрева | Да | ||
| Вкл/Выкл | Нет | ||
