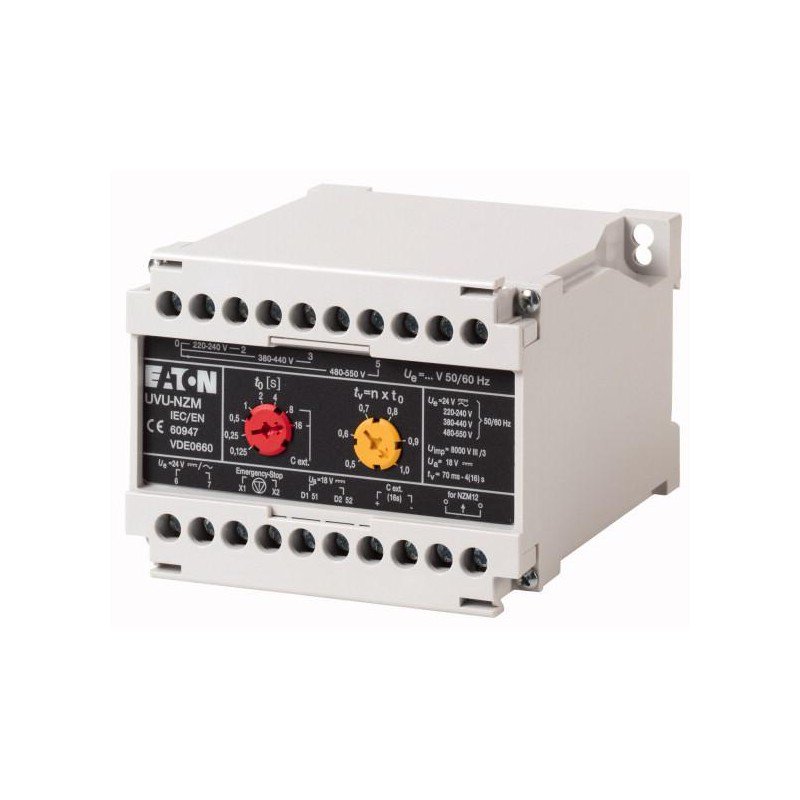

UVU-NZM Блок задержки

Артикул: 260154

В наличии

70 976.32 ₽

-

+

×

Выбрано максимальное количество, доступное для заказа

шт.

В корзину

Добавлено

Нашли дешевле?

Описание

Оплата

Доставка

Отзывы

Технические характеристики

Артикул	260154
Объем, дм3	0,844
Масса, кг	0,882

Программа поставок

Ассортимент			Дополнительное оснащение
Принадлежности			Расцепители минимального напряжения
Принадлежности			Расцепители минимального напряжения с задержкой отпускания
Стандарт/сертификат			IEC
Типоразмер			NZM1/2/3/4
Способ подключения			с винтовым соединением
Применяемое для			NZM1(-4), 2(-4), 3(-4), 4(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) 50/60 Гц 220 В - 240 В 380 В - 440 В 480 В - 550 В DC/AC 24 В

Технические характеристики

Расцепители минимального напряжения, с задержкой отпускания
Номинальное напряжение	U_e	В
Переменное напряжение при 50/60 Гц	U_e	В перем. тока	24, 220 - 550
постоянное напряжение	U_e	В пост. тока	24
Ток включения (пиковое значение)	I_e	мА	< 500
потребляемая мощность		VA	50
Время задержки	t_sd	мс	70 - 4000
Поперечные сечения соединения		мм?
одно-/тонкопроволочный, с оконечной муфтой		мм²	1 x (0,5 - 2,5) 2 x (0,5 - 1,5)
		AWG	1 x (20 - 14) 2 x (20 - 16)

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Under voltage coil (EC001022)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010])
Rated control supply voltage Us at AC 50HZ	V	24 - 550
Rated control supply voltage Us at AC 60HZ	V	24 - 550
Rated control supply voltage Us at DC	V	24 - 24
Voltage type for actuating		AC/DC
Type of electric connection		Screw connection
Number of contacts as normally open contact		0
Number of contacts as normally closed contact		0
Number of contacts as change-over contact		0
Delayed		Yes
Suitable for power circuit breaker		Yes
Suitable for off-load switch		Yes
Suitable for motor safety switch		No
Suitable for overload relay		No

Размеры

Конденсаторное устройство NZM-XCM
