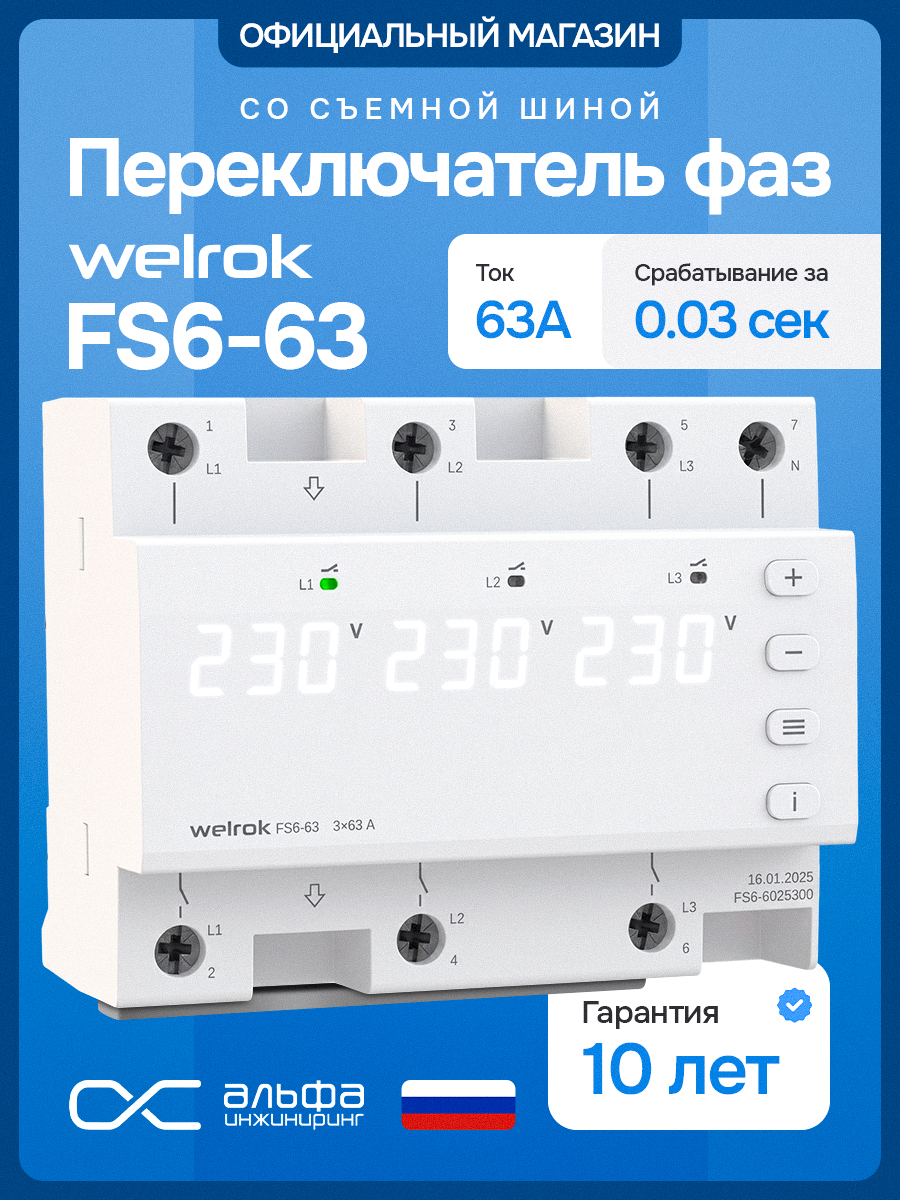

Переключатель фаз Welrok FS6-63 (арт. 4660251141417)
Welrok FS6-63 — это профессиональное устройство автоматического ввода резерва (АВР) для однофазной нагрузки, которое обеспечивает её бесперебойное питание от наиболее качественной фазы в трехфазной сети. Реле предназначено для защиты ответственного оборудования от скачков напряжения, обрыва фазы или нейтрали, а также других нештатных ситуаций. Модель рассчитана на ток до 63 А и подходит для использования как в бытовых, так и в промышленных электрощитах.
Назначение
Переключатель фаз Welrok FS6-63 решает ключевую задачу: обеспечение стабильного питания однофазных потребителей в условиях нестабильной трехфазной сети. Устройство непрерывно контролирует напряжение на всех трех фазах и в автоматическом режиме подключает нагрузку к той из них, которая в данный момент имеет наилучшие параметры.
Основные сценарии применения:
-
Защита дорогостоящего оборудования (холодильное оборудование, серверы, медицинская техника, котлы отопления, системы автоматики) от повреждений при пропадании фазы, перекосе напряжения или обрыве нейтрали.
-
Автоматическое переключение между фазами при выходе напряжения на текущей приоритетной фазе за установленные пределы (верхний 230–280 В, нижний 100–210 В).
-
Обеспечение бесперебойной работы в условиях, когда одна из фаз может периодически пропадать или иметь некачественное напряжение.
-
Ручное или автоматическое назначение приоритетной фазы с возможностью выбора порядка приоритета из шести вариантов (L1 L2 L3; L1 L3 L2; L2 L1 L3; L2 L3 L1; L3 L1 L2; L3 L2 L1) или отключение приоритета (режим OFF).
-
Защита от залипания контактов силового реле с функцией контроля выхода.
-
Работа в качестве устройства АВР для объектов, где критична непрерывность питания (магазины, офисы, частные дома, производственные цеха).
Функциональные возможности
Переключатель фаз Welrok FS6-63 обладает расширенным набором функций, обеспечивающих надежность, гибкость настройки и удобство эксплуатации.
Интеллектуальное управление приоритетом фаз
Устройство позволяет пользователю задать порядок приоритета фаз вручную или доверить выбор автоматическому алгоритму. Во втором случае реле самостоятельно определяет наиболее стабильную фазу на основе анализа параметров сети. Если качество текущей приоритетной фазы ухудшается, происходит мгновенное переключение на следующую по списку.
Высокая скорость переключения и срабатывания
Реле обеспечивает критически важную для защиты оборудования скорость реакции:
-
Время переключения между фазами — не более 0,1 секунды. Это скорость, с которой устройство переключает нагрузку на более качественную фазу, когда текущая перестаёт удовлетворять требованиям.
-
Скорость отключения нагрузки при выходе напряжения за допустимые пределы — не более 0,03 секунды. Это обеспечивает молниеносную защиту от перенапряжения или глубокого провала.
-
При снижении напряжения ниже 100 В время отключения также составляет не более 0,03 сек; при падении в диапазоне 100–210 В — от 0,1 до 10 сек.
Точные измерения и интеллектуальные алгоритмы
Модель оснащена алгоритмом TrueRMS, который обеспечивает высокую точность измерений даже при искаженной форме сигнала. Реле вычисляет линейные напряжения между фазами, что помогает диагностировать состояние сети.
Гибкие настройки для снижения ложных срабатываний
Для уменьшения количества неоправданных переключений предусмотрены:
-
Регулируемое время возврата на приоритетную фазу — от 3 до 600 секунд.
-
Регулируемый гистерезис (зон нечувствительности).
-
Задержка включения нагрузки после восстановления питания — от 3 до 999 секунд.
-
Ограничение повторного включения нагрузки от приоритетной фазы.
Журнал аварий и диагностика
Встроенная память хранит журнал аварий на 99 последних событий, что позволяет анализировать качество электросети и выявлять причины неполадок. Настройки и журнал сохраняются в энергонезависимой памяти.
Дополнительные функции безопасности и комфорта
-
Защита от перегрева с возможностью просмотра температуры датчика.
-
Корпус, не поддерживающий горение.
-
Блокировка кнопок для защиты от несанкционированного доступа (дети, посторонние).
-
Контроль залипания кнопок и состояния силового реле.
-
Возможность отключения экрана в режиме ожидания.
-
Коррекция показаний напряжения на экране для повышения точности.
Характеристики
|
Параметр |
Значение |
|
Артикул |
4660251141417 |
|
Номинальный ток нагрузки |
3 × 63 А (максимальный — 3 × 80 А) |
|
Номинальная мощность нагрузки |
3 × 14 490 ВА |
|
Напряжение питания цепи управления |
100…420 В (AC 50/60 Гц) |
|
Верхний предел напряжения |
230–280 В (регулируемый) |
|
Нижний предел напряжения |
100–210 В (регулируемый) |
|
Время переключения фаз |
не более 0,1 сек |
|
Время отключения по верхнему пределу |
не более 0,03 сек |
|
Время отключения по нижнему пределу (>100 В) |
0,1–10 сек |
|
Время отключения по нижнему пределу (<100 В) |
не более 0,03 сек |
|
Время задержки включения нагрузки |
3–999 сек (регулируемое) |
|
Время задержки возврата на приоритетную |
3–600 сек (регулируемое) |
|
Порядок приоритета фаз |
6 вариантов + OFF |
|
Контроль залипания контактов |
есть |
|
Кол-во коммутаций под нагрузкой / без |
не менее 10 000 / 500 000 циклов |
|
Тип реле |
поляризованное |
|
Габаритные размеры (Ш × В × Г) |
106 × 85 × 66 мм |
|
Габариты с шиной (Ш × В × Г) |
106 × 89,6 × 66 мм |
|
Масса брутто |
0,4 кг ±10 % |
|
Степень защиты |
IP20 |
|
Гарантия |
10 лет |
Ключевые особенности модели:
✅ Welrok FS6-63 — переключатель фаз с номинальным током 63 А, подходит для мощных однофазных нагрузок.
✅ Автоматический и ручной выбор приоритетной фазы из 6 вариантов.
✅ Мгновенное переключение (0,1 сек) и сверхбыстрое отключение при аварии (0,03 сек).
✅ Встроенный журнал аварий на 99 событий для диагностики сети.
✅ 10-летняя гарантия от производителя.
✅ Установка на DIN-рейку, компактные габариты.
✅ Белая индикация и информативный дисплей для контроля параметров.
Переключатель фаз Welrok FS6-63 — это надежное решение для бесперебойного питания ответственной однофазной нагрузки в условиях нестабильной трехфазной сети. Устройство сочетает высокую скорость реакции, широкий набор настроек и продуманную систему защиты, что делает его оптимальным выбором как для бытового, так и для промышленного применения.
