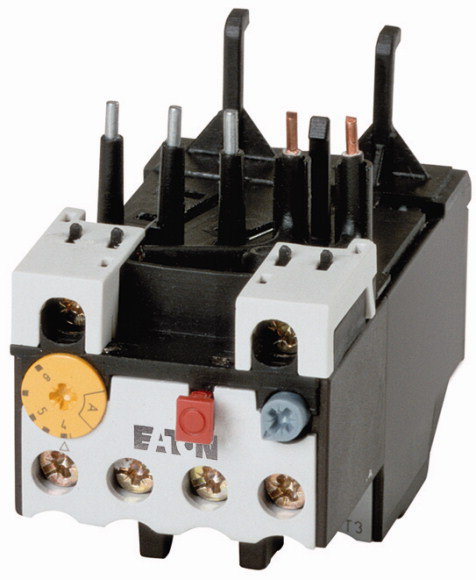

Description ZB12-12 Тепловое реле для контакторов DILM7 - DILM15, диапазон регулировки 10-12А
Технические характеристики
| Артикул | 278441 |
| Объем, дм3 | 0,265 |
| Масса, кг | 0,156 |
Программа поставок
| Ассортимент | Реле со встроенным трансформатором ZB до 150 A | ||
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | реле защиты электродвигателей | ||
| Типоразмер | ZB12 | ||
| Чувствительность к выпадению фаз | IEC/EN 60947, VDE 0660 часть 102 | ||
| Описание | Кнопка тестирования/выключения Кнопка сброса ручной/автоматика Неаварийное расцепление | ||
| Вид монтажа | Прямой монтаж | ||
| Вспомогательный контакт | |||
| Замык. = замыкающий контакт | 1 замыкающий контакт | ||
| Разм. = размыкающий контакт | 1 размыкающий контакт | ||
| Применяемое для | DILM7, DILM9, DILM12, DILM15, DIULM7, DIULM9, DIULM12, SDAINLM12, SDAINLM16, SDAINLM22 DS7-34…SX012… | ||
| защита от короткого замыкания |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| Рабочий диапазон согласно IEC/EN 60947. PTB: -5 °C - +55 °C | |||
| разомкнут | °C | -25 - +55 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| Температурная компенсация | постоянно | ||
| Вес | кг | 0.15 | |
| Удароустойчивость | g | 10 Полусинус Длительность ударного воздействия 10 мс | |
| Класс защиты | IP20 | ||
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 690 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Безопасное разъединение согласно EN 61140 | |||
| между вспомогательными контактами и цепями главного тока | В перем. тока | 440 | |
| между цепями главного тока | В перем. тока | 440 | |
| Электрические тепловые потери (3 контакта) | |||
| нижнее значение диапазона настройки | W | 3.9 | |
| верхнее значение диапазона регулировки | W | 6.9 | |
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x (1 - 6) 2 x (1 - 6) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (1 - 4) 2 x (1 - 4) | |
| одно- или многожильные | AWG | 18 - 8 | |
| Соединительный винт | M4 | ||
| Начальный пусковой момент | Нм | 1,8 | |
| Длина зачистки | мм | 10 | |
| Инструменты | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 1 x 6 | |
| Цепи вспомогательного и управляющего тока | |||
| Номинальная устойчивость к импульсу | Uimp | В | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 4) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| одно- или многожильные | AWG | 2 x (18 - 14) | |
| Соединительный винт | M3,5 | ||
| Начальный пусковой момент | Нм | 0,8 - 1,2 | |
| Длина зачистки | мм | 8 | |
| Инструменты | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Стандартная отвёртка | мм | 1 x 6 | |
| Номинальное выдерживаемое напряжение изоляции вспомогательного контура | Ui | В перем. тока | 500 |
| Номинальное напряжение | Ue | В перем. тока | 500 |
| Безопасное разъединение согласно EN 61140 | |||
| Между вспомогательными контактами | В перем. тока | 240 | |
| обычный термический ток | Ith | A | 6 |
| Расчетный рабочий ток | Ie | A | |
| AC-15 | |||
| Замыкающие контакты | |||
| 120 В | Ie | A | 6 |
| 220 В 230 В 240 В | Ie | A | 1.5 |
| 380 В 400 В 415 В | Ie | A | 0.5 |
| 500 В | Ie | A | 0.5 |
| Размыкающие контакты | |||
| 120 В | Ie | A | 1.5 |
| 220 В 230 В 240 В | Ie | A | 1.5 |
| 380 В 400 В 415 В | Ie | A | 0.9 |
| 500 В | Ie | A | 0.8 |
| 24 В | Ie | A | 0.9 |
| 60 В | Ie | A | 0.75 |
| 110 В | Ie | A | 0.4 |
| 220 В | Ie | A | 0.2 |
| Примечание | Расчетный постоянный рабочий ток DC-13, 60 В: вспомогательный контакт 0,6 A | ||
| Стойкость к коротким замыканиям без сваривания | |||
| макс. предохранитель | A gG/gL | 6 | |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 12 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 2.3 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 6.9 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Thermal overload relay (EC000106) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Overload protection device / Thermal overload relay (ecl@ss8.1-27-37-15-01 [AKF075011]) | |||
| Adjustable current range | A | 9 - 12 | |
| Max. rated operation voltage Ue | V | 690 | |
| Mounting method | Direct attachment | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Number of auxiliary contacts as normally closed contact | 1 | ||
| Number of auxiliary contacts as normally open contact | 1 | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Release class | CLASS 10 | ||
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 12528 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 600 V AC | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
