Принудительный обогрев открытых площадок предотвращает образование наледи на поверхности, обеспечивает быстрое испарение воды. Система подключается к электрической сети, оснащается автоматической или ручной регулировкой. Компания АльфаИнжиниринг предлагает разработку проекта, осуществляет монтаж оборудования с гарантийной и последующей поддержкой.

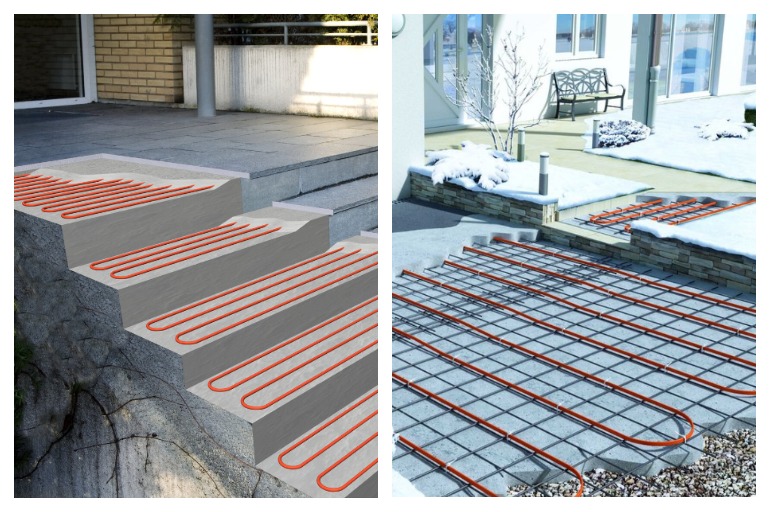

Обогрев открытых площадок
Обогрев открытых площадок предотвращает образование наледи.

Где применяется обогрев открытых площадей

Система подогрева дорожного покрытия обеспечивает:

  • безопасное передвижение персонала или пешеходов в зимнее время (по горизонтальным дорожкам, ступеням или пандусам);
  • уменьшение тормозного пути, повышение безопасности эксплуатации колесной техники;
  • повышение ресурса покрытия за счет удаления влаги, проникающей в трещины и разрушающей материал при замерзании;
  • снижение затрат на эксплуатацию снегоуборочной техники.

Почему монтаж греющего кабеля лучше, чем другие способы обогрева площади

Установка кабеля обеспечивает равномерный обогрев асфальта или бетона, встроенные датчики температуры обеспечивают автоматическую регулировку производительности.

Расположенный в толще дорожного покрытия контур отопления имеет срок службы до 30 лет.

При использовании резистивного кабеля предусматривают терморегулятор, а саморегулирующийся кабель автоматически меняет производительность.

Что входит в систему

В состав контура входят:

  • нагревательный кабель, подобранный в соответствии с климатическими условиями и типом покрытия;
  • крепежные элементы для фиксации элементов в бетонной стяжке, под слоем асфальта либо плитки;
  • распределительная проводка, обеспечивающая подачу питания, передающая сигналы от датчиков температуры;
  • блок управления, поддерживающий температуру поверхности на уровне +3°...+5°С для предотвращения образования корки льда;
  • распределительный шкаф с предохранителями, контрольными приборами, сигнальными индикаторами.

Настройка системы производится вручную при помощи регуляторов или в автоматическом режиме по сигналам от дополнительных датчиков осадков. Контроллер фиксирует температуру окружающей среды, включает контур только в случае выпадения снега или дождя. Таймер обеспечивает отключение отопления через несколько часов, обеспечивая испарение остаточной влаги. Номенклатура узлов в распределительном щите зависит от сложности контура обогрева.

Например, может предусматриваться блок ступенчатого включения элементов, обеспечивающий снижение нагрузки на сеть.

Характеристики системы обогрева

Для создания контура обогрева используют:

  1. Резистивный кабель, состоящий из металлической жилы с защитной оболочкой из полимера, дополненной сетчатым экраном из проволоки. Степень защиты от влаги зависит от модели и соответствует стандартам IP67 или IP67. Сопротивление изделия не зависит от срока эксплуатации, но при чрезмерном нагреве возможен обрыв. Для защиты от роста температуры требуется установка терморегулятора.
  2. Саморегулирующийся кабель с парой жил в полупроводниковой подложке. Изделие меняет сопротивление в зависимости от температуры, что позволяет регулировать производительность без использования внешней аппаратуры. Недостатком является постепенная деградация полупроводниковой матрицы, снижающая эффективность работы. Для увеличения срока службы требуется установка блока управления, отключающего питание при повышении температуры воздуха свыше запрограммированного порога.

Саморегулирующийся нагревательный элемент отличается высокой ценой, используется для обогрева небольших территорий. Для грузовых или складских площадок применяют резистивный кабель, имеющий удельную мощность от 32 до 50 Вт/м. Изделие может нагреваться до +90°...+250°С, обеспечивая быстрый прогрев стяжки из бетона. Существуют элементы, рассчитанные на бытовую сеть напряжением 220 В, для промышленных объектов предлагаются кабеля, рассчитанные на 3-фазный ток напряжением 380 В.

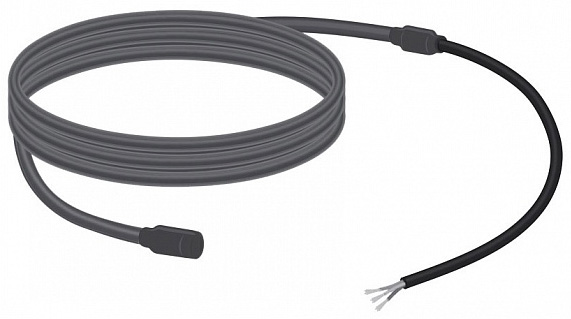

Резистивный провод
Резистивный кабель используется для создания контура нагрева.

Как рассчитать мощность и длину кабеля для разных участков

Для разработки проекта и расчета характеристик контура отопления потребуется:

  • провести обследование территории, определить тип и толщину слоев покрытия;
  • произвести замер габаритов зон, где требуется обеспечить защиту от наледи.

Мощность системы измеряется в Вт/м², зависит от климатической зоны и назначения площадки. Например, для погрузочных платформ под навесом или остановок общественного транспорта достаточно 250–280 Вт/м², площадки для сыпучих грузов или пешеходные переходы требуют повышения мощности до 300–350 Вт/м².

Для подъездных путей или площадок со специальными требованиями параметр увеличивается до 400–450 Вт/м².

Сотрудники компании АльфаИнжиниринг определяют мощность контура, подбирают греющий кабель и соединительную проводку (силовую и контрольную). В документации указывают места установки, тип коммутационных коробок. Затем сотрудники рассчитывают нагрузку на электрическую сеть (номинальную, среднюю, пиковую в момент запуска). На основании полученных данных специалист выбирает компоненты для комплектации шкафа управления.

Особенности монтажа обогревательной системы для открытой площадки

Основные этапы проведения монтажных работ:

  1. Разметить территорию, на которой будет установлен контур обогрева, а затем выровнять основание. Перепады высот или неровности не допускаются.
  2. Подвезти компоненты системы отопления, убедиться в целостности металлических жил, защитной изоляции, клемм для коммутации. Специалисты компании АльфаИнжиниринг проводят проверку сопротивления полимерного слоя и металлических линий, не допуская использования элементов с отклонениями характеристик от заводских значений.
  3. Уложить кабель на площадке в соответствии с разработанной схемой, а затем зафиксировать ветви специальными креплениями. Если на территории уже имеется финишное покрытие, то следует прорезать канавки в основании для провода. На больших площадках для раскладки и крепления используют арматурную сетку.
  4. Установить распределительные коробки и шкаф управления, подключить компоненты оборудования в соответствии с разработанной схемой.
  5. Произвести повторное тестирование контура с замерами сопротивления изоляции и металлических жил.
  6. Уложить финишное покрытие (например, бетонную стяжку или асфальт), соблюдая требования производителей компонентов системы обогрева.
  7. Дождаться застывания раствора или асфальтобетонного покрытия, провести окончательную проверку работоспособности контура.

Преимущества нашего оборудования

Компания АльфаИнжиниринг специализируется на разработке систем обогрева площадок коммерческого и промышленного назначения. Специалисты готовы выполнить проектные работы вне зависимости от сложности объекта в кратчайшие сроки. Предусмотрен выезд сотрудников для проведения исследовательских работ, позволяющих уточнить особенности покрытия. При разработке проекта учитываются требования нормативных документов и стандартов, а также пожелания заказчика. Оптимизация системы обогрева позволяет повысить надежность работы, снизить расход электроэнергии.
