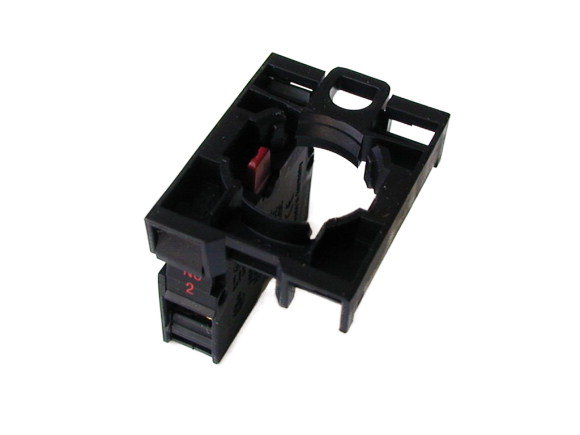

Комбинация контактного элемента с винтовыми Зажимами и крепежного адаптера, 1 замыкающий контакт M22-AK01

Нет в наличии

- +

Артикул: 216503

Нет в наличии

Выбрано максимальное количество, доступное для заказа

шт.

Нашли дешевле?

Описание

Оплата

Доставка

Отзывы

Программа поставок
Основная функция дополнительного оснащения			Контактные элементы
Описание			Комбинация из контактного элемента с винтовыми клеммами и крепежным адаптером
Техника присоединения			Винтовые клеммы
крепление			Фронтальная установка
Класс защиты			IP20
Подключение к SmartWire-DT			нет
Назначение контактов
Разм. = размыкающий контакт			1 разм.
Указание			 = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
Принудительное размыкание	мм		4.8
Макс. ход	мм		5.7
Минимальное усилие для принудительного размыкания	N		15
Диаграмма хода контакта, ход в соединении с фронтальным элементом
Техника присоединения			Винтовые клеммы

Технические характеристики
Общая информация
Стандарты и предписания			IEC 60947-5-1
Механический срок службы	Переключения	x 10⁶	> 5
частота приведения в действие	Переключения/ч		≦ 3600
Сила нажатия		N	≦ 5
Класс защиты			IP20
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-25 - +70
Поперечные сечения соединения		мм²
одножильный		мм²	0,75 - 2,5
многожильный		мм²	0,5 - 2,5
тонкопроволочный с оконечной муфтой		мм²	0,5 - 1,5
Контакты
Номинальная устойчивость к импульсу	U_imp	В перем. тока	6000
Номинальные выдерживаемые напряжения изоляции	U_i	В	500
Категория перенапряжения / степень загрязнения			III/3
Надёжность управляющей системы
при 24 В пост. тока/5 мА	H_F	Частота отказов	-7, 7 соединений
при 5 В пост. тока/1 мА	H_F	Частота отказов	-6, 6 соединений
макс. защита от короткого замыкания
без плавкого предохранителя		Тип	PKZM0-10/FAZ-B6/1
Предохранитель	gG/gL	A	10
Коммутационная способность
Расчетный рабочий ток	I_e	A
AC-15
115 В	I_e	A	6
220 В 230 В 240 В	I_e	A	6
380 В 400 В 415 В	I_e	A	4
500 В	I_e	A	2
DC-13
24 В	I_e	A	3
42 В	I_e	A	1.7
60 В	I_e	A	1.2
110 В	I_e	A	0.8
220 В	I_e	A	0.3
Электрический срок службы
AC-15
230 В/0,5 A	Переключения	x 10⁶	1.6
230 В/1,0 A	Переключения	x 10⁶	1
230 В/3,0 A	Переключения	x 10⁶	0.7
DC-13
12 В/2,8 A	Переключения	x 10⁶	1.2
Вспомогательный контакт
Условный ток короткого замыкания	Iq	кА	1

Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	6
Потеря мощности на полюс, в зависимости от тока	sub>vid	W	0.11
Потеря мощности оборудования, в зависимости от тока	sub>vid	W	0
Статическая потеря мощности, не зависит от тока	sub>vs	W	0
Способность отдавать потери мощности	sub>ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013])
Number of contacts as change-over contact		0
Number of contacts as normally open contact		0
Number of contacts as normally closed contact		1
Number of fault-signal switches		0
Rated operation current Ie at AC-15, 230 V	A	6
Type of electric connection		Screw connection
Model		Top mounting
Mounting method		Front fastening
Lamp holder		None
