Аварийный выключатель в корпусе, черная ручка,6P +1НО +1 НЗ, Ie = 63A, Пол. 0-1, 90 °, 88x88mm T5B-4-15682/I4-SI-SW

Товар в корзине
207255
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

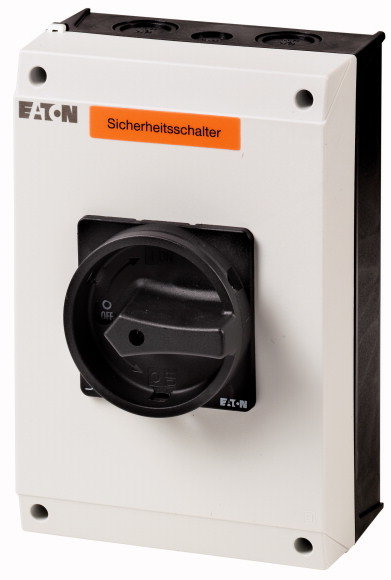

Описание Аварийный выключатель в корпусе, черная ручка,6P +1НО +1 НЗ, Ie = 63A, Пол. 0-1, 90 °, 88x88mm T5B-4-15682/I4-SI-SW

Технический паспорт - T5B-4-15682/I4-SI-SW
Тип T5B-4-15682/I4-SI-SW
Каталог № 207255
Программа поставок
Ассортимент Предохранительные выключатели
Идентификатор типа T5B
Функция останова Функция остановки
с черной поворотной ручкой и с храповым венцом
Примечание с предупреждающей табличкой „Предохранительный выключатель”
Количество полюсов 6-полюсн.
Цепи вспомогательного тока
Замыкающие контакты 1
Размыкающие контакты 1
Возможность блокировки запираемый в положении 0 с блокировкой крышки
Класс защиты IP65
000Z083
Конструктивное исполнение Монтаж на поверхность
000Z428
графические условные обозначения 115S019-2
Номер схемы расположения контактов 15682
Функция 1150SPC-194
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
400 В P кВт 30
измеренный ток длительной нагрузки Iu A 63
Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Количество блоков Модуль (модули) 4
Технические характеристики
Общая информация
Стандарты и предписания IEC/EN 60947, VDE 0660, IEC/EN 60204 Силовые разъединители согласно IEC/EN 60947-3
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
в капсульном корпусе °C -25 - +40
Категория перенапряжения / степень загрязнения III/3
Номинальная устойчивость к импульсу Uimp В перем. тока 6000
Удароустойчивость g 15
установочное положение любая
Контакты
Механические размеры
Количество полюсов 6-полюсн.
Цепи вспомогательного тока
Замыкающие контакты 1
Размыкающие контакты 1
электрические параметры
Номинальное напряжение Ue В перем. тока 690
измеренный ток длительной нагрузки Iu A 63
Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12
AB 25 % ED (продолжительность включения) x Ie 2
AB 40 % ED (продолжительность включения) x Ie 1.6
AB 60 % ED (продолжительность включения) x Ie 1.3
стойкость к коротким замыканиям
Предохранитель A gG/gL 80
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) Icw Aeff 1300
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw 1-секундный ток
Условный ток короткого замыкания Iq кА 2
Коммутационная способность
Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 A 800
Расчетная разрывная способность cos ? согласно IEC 60947-3 A
230 В A 520
400/415 В A 600
500 В A 480
690 В A 340
Безопасное разъединение согласно EN 61140
между контактами В перем. тока 440
Электрические тепловые потери на контакт при Ie W 4.5
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) W 4.5
Механический срок службы Переключения x 106 > 0.5
максимальная частота коммутаций Переключения/ч 1200
Переменное напряжение
AC-3
Расчетная рабочая мощность моторного выключателя P кВт
220 B 230 B P кВт 15
230 В звезда-треугольник P кВт 18.5
400 B 415 B P кВт 22
400 В звезда-треугольник P кВт 30
500 В P кВт 22
500 В звезда-треугольник P кВт 37
690 В P кВт 15
690 В звезда-треугольник P кВт 22
Расчетный рабочий ток моторного переключателя
230 В Ie A 51
230 В звезда-треугольник Ie A 63
400 В 415 В Ie A 41
400 В звезда-треугольник Ie A 63
500 В Ie A 33
500 В звезда-треугольник Ie A 57.2
690 В Ie A 17
690 В звезда-треугольник Ie A 29.4
AC-21A
Расчетный рабочий ток силового выключателя
440 В Ie A 63
AC-23A
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц P кВт
230 В P кВт 18.5
400 B 415 B P кВт 30
500 В P кВт 22
690 В P кВт 22
Расчетный рабочий ток моторного переключателя
230 В Ie A 63
400 B 415 B Ie A 63
500 В Ie A 33
690 В Ie A 23.8
постоянное напряжение
DC-1, силовой выключатель Л/П = 1 мс
Расчетный рабочий ток Ie A 63
Напряжение на контакт, соединенный последовательно В 60
DC-23A, моторный выключатель Л/П = 15 мс
24 В
Расчетный рабочий ток Ie A 50
Контакты Количество 1
48 В
Расчетный рабочий ток Ie A 50
Контакты Количество 2
60 В
Расчетный рабочий ток Ie A 50
Контакты Количество 3
120 В
Расчетный рабочий ток Ie A 25
Контакты Количество 3
240 В
Расчетный рабочий ток Ie A 20
Контакты Количество 6
DC-13, управляющий переключатель Л/П = 50 мс
Расчетный рабочий ток Ie A 25
Напряжение на последовательно подключенный контакт В 24
Надёжность управляющей системы при 24 В пост. тока, 10 мА Частота отказов HF -5,< 1 отказа на 100 000 операций переключения
Поперечные сечения соединения
одно- или многожильные мм2 1 x (2,5 - 35) 2 x (2,5 - 16)
тонкопроволочный с оконечной муфтой согласно DIN 46228 мм2 1 x (1 - 25) 2 x (1,5 - 10)
Соединительный винт M6
Момент затяжки соединительного винта Нм 4
Параметры техники безопасности
указания Значения B10d в соответствии с EN ISO 13849-1, таблица C1
Опробованные рабочие характеристики
Поперечные сечения соединения
Соединительный винт M6
Начальный пусковой момент фунт на дюйм 35.32
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 63
Потеря мощности на полюс, в зависимости от тока sub>vid W 4.5
Потеря мощности оборудования, в зависимости от тока sub>vid W 0
Статическая потеря мощности, не зависит от тока sub>vs W 0
Способность отдавать потери мощности sub>ve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 40
