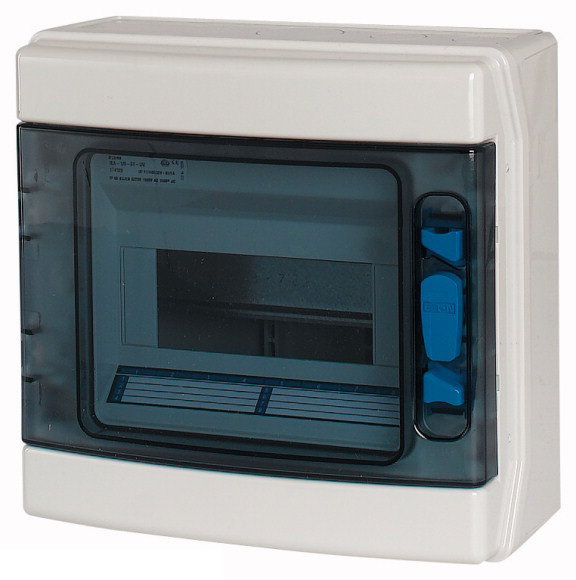

IKA-1/8-ST-UV Навесной шкаф IP65, 1 ряд 8 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте

Товар в корзине
174189
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание IKA-1/8-ST-UV Навесной шкаф IP65, 1 ряд 8 модулей УФ-стойкий поликарбонат, индустриальная серия, N/PE клеммы в комплекте

Технические характеристики

Артикул 174189
Объем, дм3 6.322
Масса, кг 0.93

Программа поставок

Основная функция Основное устройство
Функция продукции Монтажная распределительная панель
Ассортимент Компактная распределительная панель IKA промышленная
Конструктивное исполнение Открытый монтаж
Место установки Indoor
Outdoor
Вид инсталляции Открытый монтаж
Дверь/откидная заслонка Прозрачный
Класс защиты IP65
Цвет Серый
Модульные держатели Монтажный профиль
Крышка для защиты от прикосновения пластик
Серии Количество 1
Установочные места в каждом ряду 8
Описание IP65
Класс защиты II
Пластмассовый корпус серый (RAL 7035)
Ввод проводки Метрические вводы проводки вверху и внизу, задняя стена
Клеммы, тип конструкции PE- и N Винтовые клеммы
Клеммы PE и N Количество x сечение мм2 PE: 4 x (2,5 - 6) + 4 x (4 - 10) + 1 x (16 - 35)
N: 4 x (2,5 - 6) + 4 x (4 - 10) + 1 x (16 - 35)
Комплект поставки Основное устройство
Шина крепления прибора
Клеммы нуля и защитного проводника
Резьбовые заглушки пломбируемые
Крышки
Обозначение электрической цепи

Технические характеристики

Общая информация
Стандарты и предписания EN 62208, IEC/EN 60670-24
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) соответствующий
Температура окружающей среды °C -25 - +40
Класс защиты IP65
Класс защиты Класс защиты II (полностью изолированный)
Номинальное напряжение Ue В перем. тока 415
Номинальная частота f Гц 50
материал
Материал Поликарбонат (пластик)
Цвет серый (RAL 7035)
Свойства материалов
механический
Ударная прочность IK08

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890
Отдельный корпус для пристраивания к стене PV W 14
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890
Отдельный корпус для пристраивания к стене PV W 29
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве 850 °C, Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению 1000 ч UV ISO4892-2, Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения для корпуса без подъёмника.
10.2.6 Испытание на удар IK08
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции IP65
10.4 Воздушные промежутки и пути утечки тока Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.5 Защита от удара электрическим током Класс защиты 2, поэтому не имеет значения.
10.6 Монтаж оборудования Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Ui = 1000 В перем. тока
10.9.3 Прочность по отношению к импульсному напряжению 3,3 кВ
10.9.4 Проверка оболочек кабелей из изолирующего материала Требования производственного стандарта выполнены.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция Требования производственного стандарта выполнены.

Технические характеристики согласно ETIM 6.0

Distribution boards (EG000023) / Small distribution board (EC000214)
Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (incl. small distribution board) / Small distribution board (ecl@ss8.1-27-14-24-09 [ACN387008])
Mounting method Surface mounting
Number of rows 1
Width in number of modular spacings 8
Type of cover Door
Cover model With notch
Transparent cover/door Yes
Material housing Plastic
Height mm 231
Width mm 238
Depth mm 115
Built-in depth mm 70
Internal depth mm 60
DIN-rail Yes
With mounting plate No
Extension possible Yes
EMC-version No
Colour Grey
RAL-number 7035
Degree of protection (IP) IP65
With lock No
