Назначение

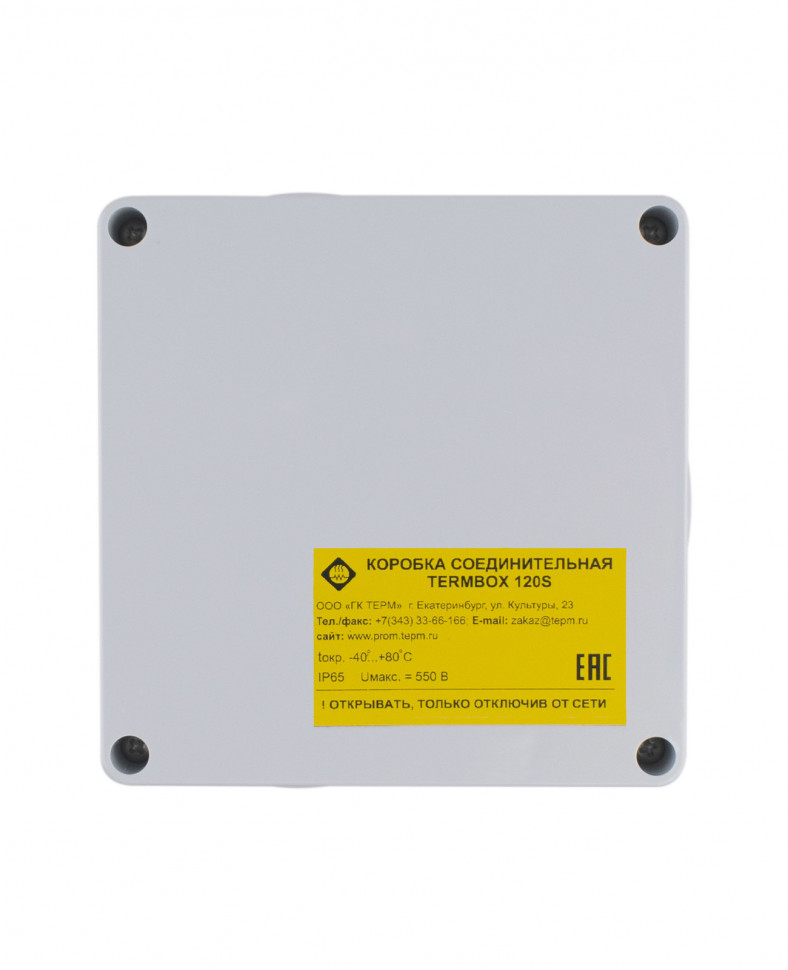

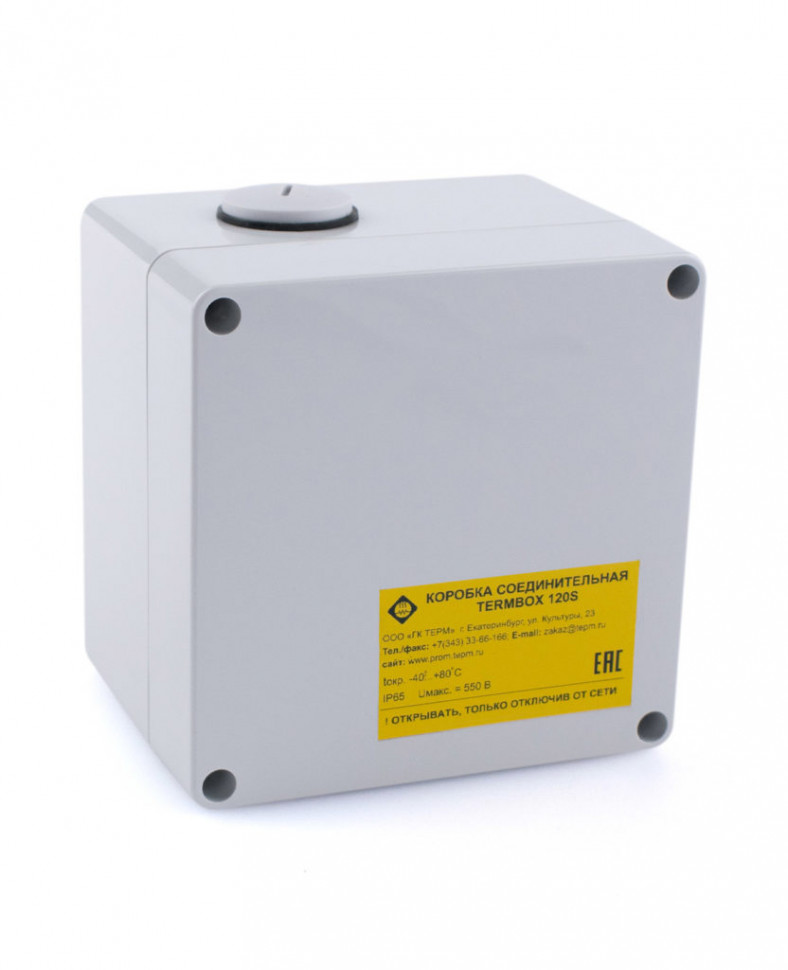

Коробка соединительная TermBox 120S предназначена для соединения выводов датчиков температуры с кабелями систем управления и контроля, соединения и разветвления кабелей систем управления и контроля в нормальных зонах эксплуатации.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP65 и высокую коррозионную стойкость.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением до 2,5 мм².

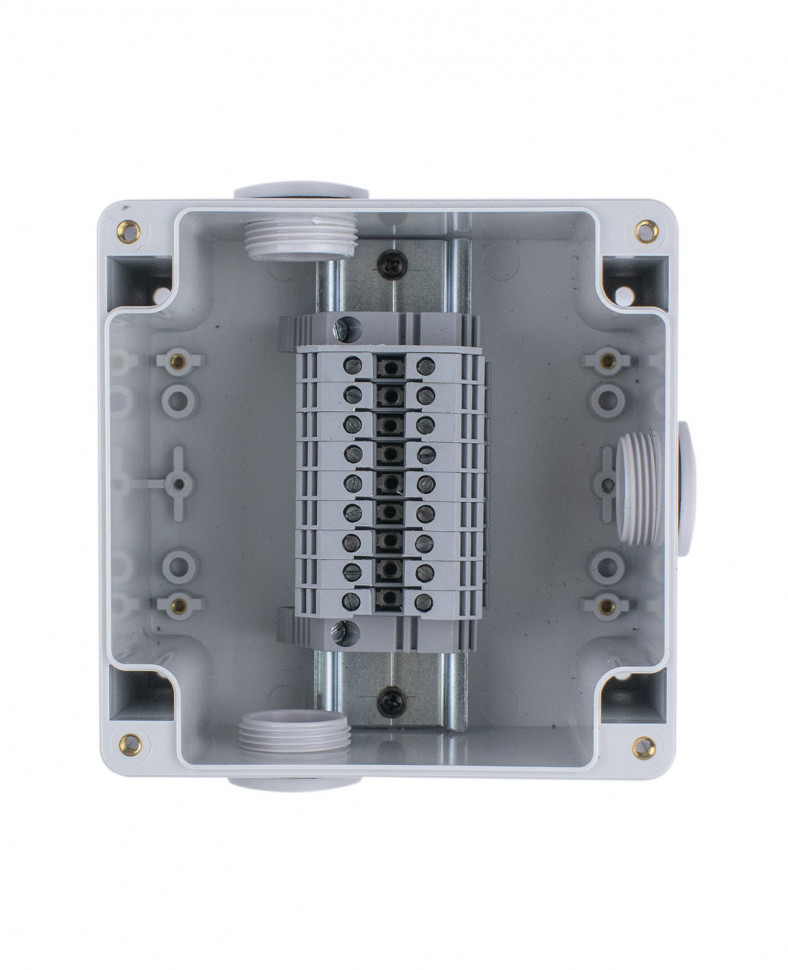

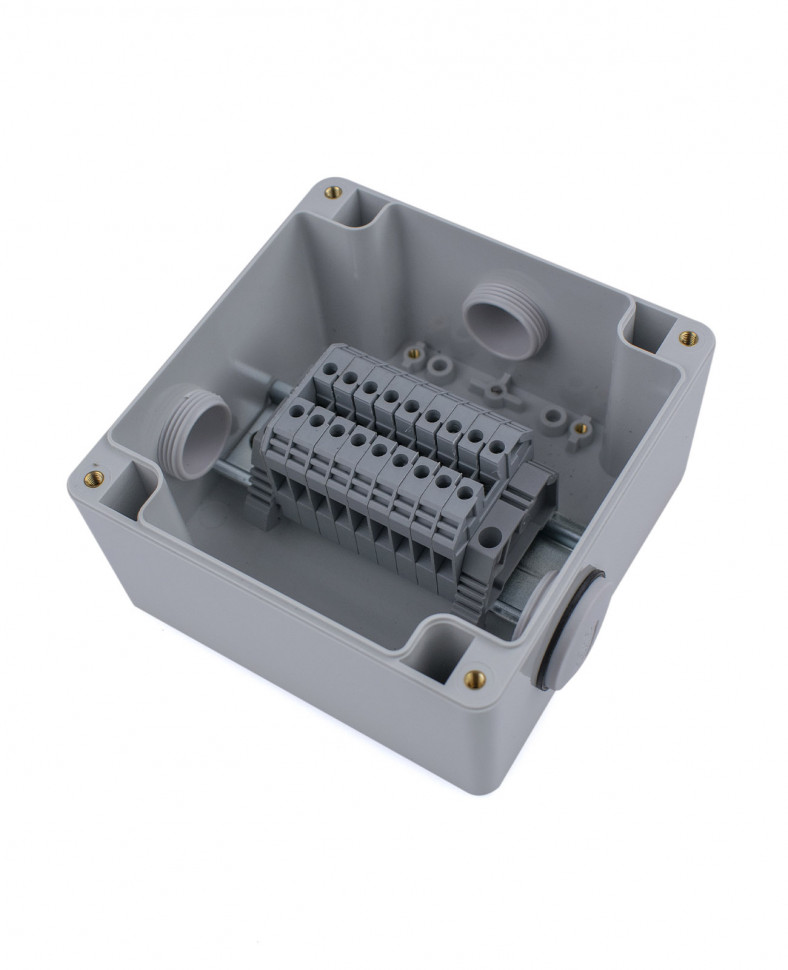

Корпус и крышка TermBox 120S выполнены из поликарбоната, фиксируются межу собой винтами из нержавеющей стали. Пыле- и влагозащиту обеспечивает уплотнитель, выполненный из неопрена. Для ввода кабелей в коробку используются сальники (в комплект поставки не входят) соответствующего диаметра и класса защиты (не ниже Ip68). Неиспользуемые отверстия закрываются заглушками М25 (входят в комплект). Материал изготовления заглушек – полиамид.
Технические характеристики
| Рабочий диапазон температур окружающей среды | -40…+80 °С |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip65 |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 21 А |
| Клеммные наборы | 2,5 мм2 |
| Номинальные размеры | 120х120х90 мм |
| Масса | 1,2 кг |
Комплектация TERMBOX 120S
| Наименование детали | Кол-во, шт. |
| Корпус 120х120х90 мм с крышкой | 1 |
| Клеммник винтовой 2.5 мм² | 9 |
| DIN-рейка с крепежом | 1 |
| Заглушка М25 | 3 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
