Назначение

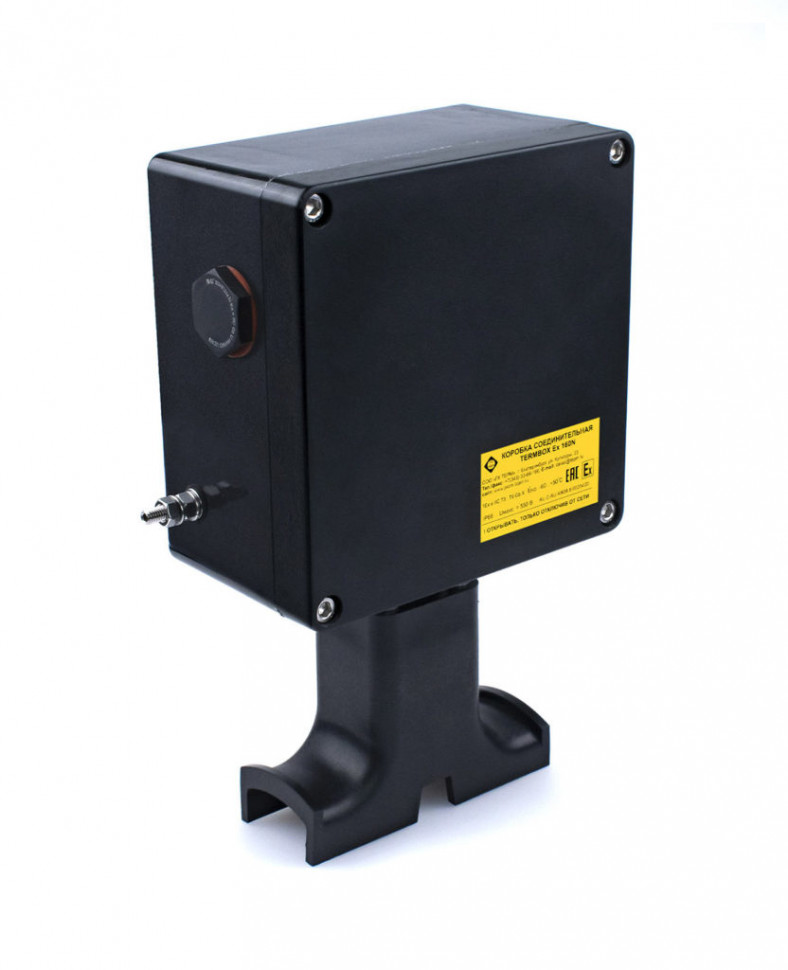

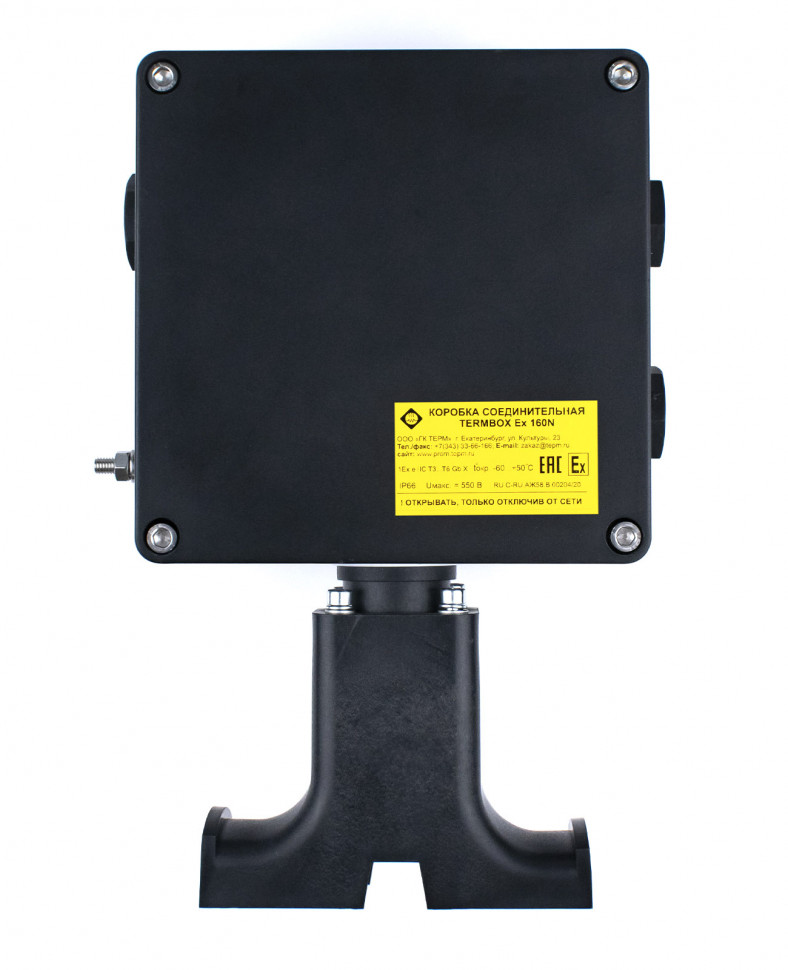

Коробка соединительная TERMBOX Ex 160N предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.
Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм. Нагревательный кабель вводится под тепловую изоляцию без применения дополнительных устройств. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм².
Технические характеристики
| Рабочий диапазон температур окружающей среды | -60…+50 °С |
| Температурная группа | Т6 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень защиты оболочки | Ip66 |
| Маркировка взрывозащищенности | 1Ех е IIC T6…Т3 Gb Х |
| Максимальное напряжение | до ~ 550 В |
| Максимальный ток | до 50 А |
| Клеммные наборы | 10 мм2 |
| Номинальные размеры | 160х160х92 мм |
| Масса | 1,8 кг |

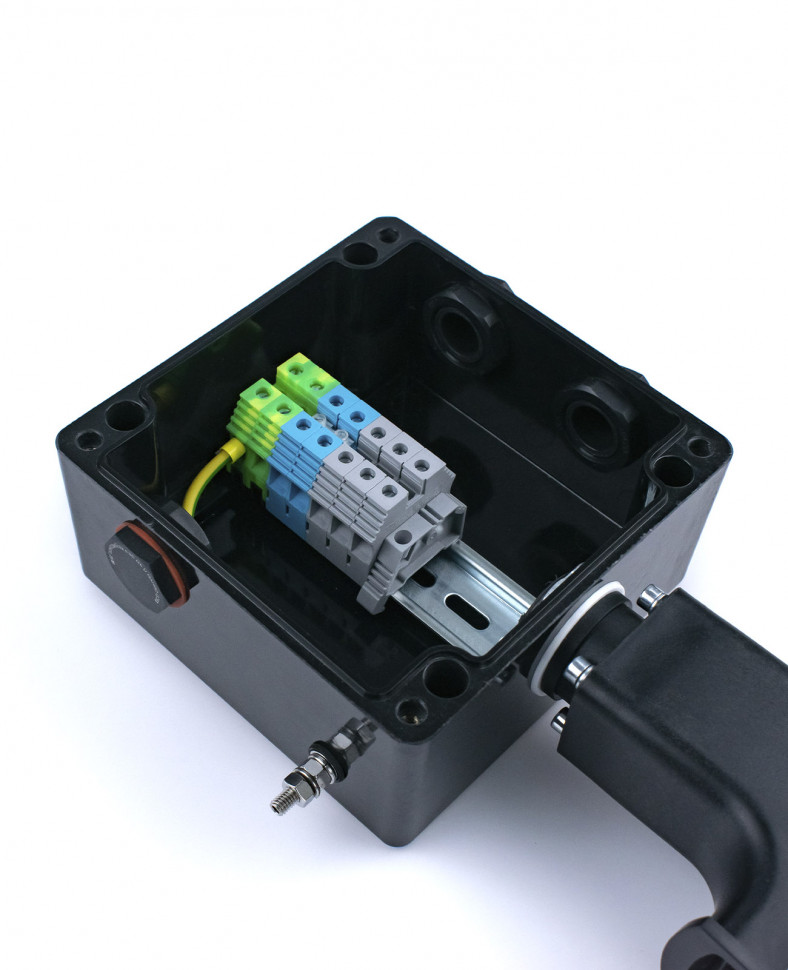

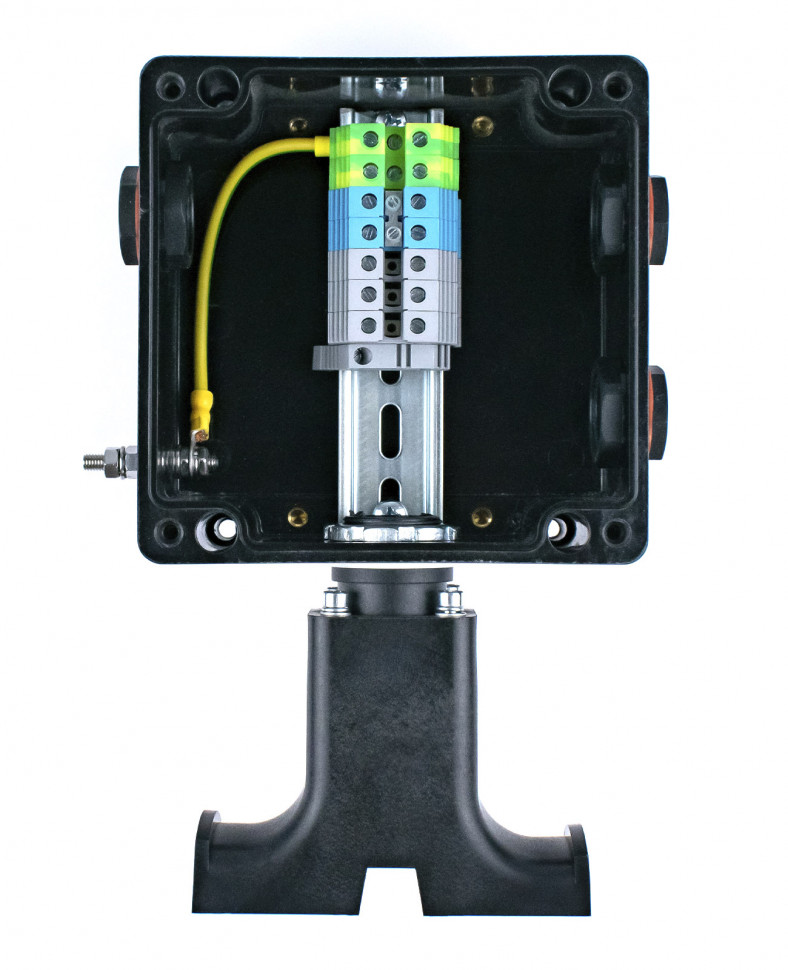

Комплектация TERMBOX Ex 160N
| Наименование детали | Кол-во, шт. |
| Корпус 160х160х92 мм | 1 |
| Клеммник винтовой L 10 мм2 | 3 |
| Клеммник винтовой N 10 мм2 | 2 |
| Клеммник винтовой PE 10 мм2 | 2 |
| Держатель клемм | 2 |
| DIN-рейка 140 мм с крепежом | 1 |
| Перемычка 140 мм | 1 |
| Перемычка для клеммников | 1 |
| Заглушка М25 | 3 |
| Шпилька заземления М6х45 | 1 |
| Гайка М6 | 4 |
| Шайба М6 | 2 |
| Шайба М6 гроверная | 4 |
| Коробка упаковочная | 1 |
| Руководство по эксплуатации | 1 |
| Устройство ввода под теплоизоляцию нагревательного кабеля | 1 |
